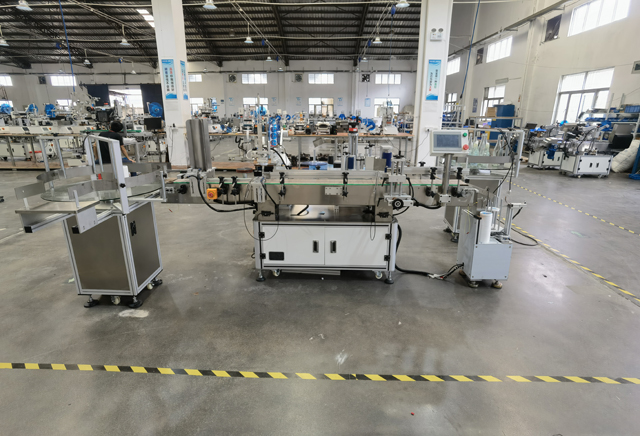

Automatski stroj za etiketiranje boca i poklopaca s dvije glave

Stroj za etiketiranje s dvije glave primjenjiv je za etiketiranje i pakiranje poklopaca i staklenki za boce, koji bi trebali ispunjavati dolje navedene zahtjeve:

Strojna primjena

1. Posebno pričvrstite poklopac (zahtijeva sustav prednjeg donjeg poklopca sustav stražnjeg poklopca, poklopac je ona vrsta koja je udubljena, pogledajte sliku desno)

2. Označavanje vrha okrugle boce Označavanje tijela boce (zahtjevi A. Opremljen vrtuljkom za punjenje boca, vrtuljkom za zatvaranje boca B. Stroj je potrebno povećati kako bi se prilagodio promjeru boce od 30 mm-160 mm)

3. Posebno se primjenjuje na okrugle boce.

4. Stroj mora biti opremljen strojem za kodiranje

5. Veličina dizala korisnika je 1,75*1,1 m i potrebno ga je rastaviti kako bi se omogućilo vođenje za ulazak u dizalo.

Osnovni parametri stroja

• Preciznost označavanja: ±1 mm (Greške proizvoda i naljepnica nisu uključene.) i razina prilagodbe očito će utjecati na preciznost označavanja;
• Brzina označavanja: 20～45 kom/min (vezano uz dimenzije etikete proizvoda).
• Primjenjivi proizvod: spremnici koje osigurava kupac.
• Primjenjiva naljepnica: smotanu naljepnicu osigurava kupac.
• Dimenzija stroja: 2250×1310×1520mm (duljinaךirina×visina).
• Primjenjiva snaga: 220ACV 50/60HZ.
• Težina: 350KG

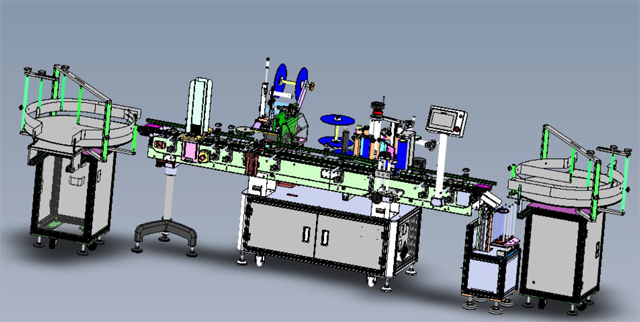

Što je stroj za etiketiranje:

Stroj za etiketiranje je uređaj za pričvršćivanje role samoljepljive papirnate etikete ili drugog prikladnog materijala na proizvod ili propisanu ambalažu, koji se široko koristi u raznim industrijama kao što su elektronika, namještaj, piće, dnevne kemikalije, hrana, lijekovi, petrokemija itd.

Označavanje spremnika za pakiranje proizvoda i kutija za pakiranje. Oprema za automatske strojeve za etiketiranje igra važnu ulogu u raznim industrijama. Struktura stroja je savršena, a materijal od nehrđajućeg čelika olakšava pohranu i sprječava smočenje i hrđanje opreme.

Princip stroja za etiketiranje je da se predmet dovodi do radne stanice za etiketiranje konstantnom brzinom na pokretnoj traci. Mehanička naprava odvaja predmete na fiksnu udaljenost i gura predmet u smjeru pokretne trake.

Ima pogonski kotač, kotač za etiketiranje i kolut. Pogonski kotač povremeno vuče kretanje trake s naljepnicama tako da se traka s naljepnicama izvlači iz kalema dok je traka s naljepnicama pritisnuta na artikl kotačićem za naljepnice. Kontrola pomaka otvorene petlje koristi se na kolutu za održavanje napetosti traka s naljepnicama

jer su trake naljepnica međusobno povezane. Traka za naljepnice neprestano se zaustavlja i zaustavlja tako da je traka s naljepnicama pričvršćena za artikl s kotačićem za označavanje koji se kreće istom brzinom kao i artikl. Kada pokretna traka dosegne određeni položaj, pogonski kotač naljepnice ubrzava do brzine pri kojoj remen odgovara. I nakon što je naljepnica pričvršćena, usporava do zaustavljanja.

Budući da naljepnica može malo skliznuti, na sebi ima oznaku koja osigurava da je svaka naljepnica ispravno postavljena, a koju očitava optički senzor. Tijekom faze usporavanja naljepnice, pogonski kotač će ponovno prilagoditi položaj kako bi ispravio sve pogreške na naljepnici.

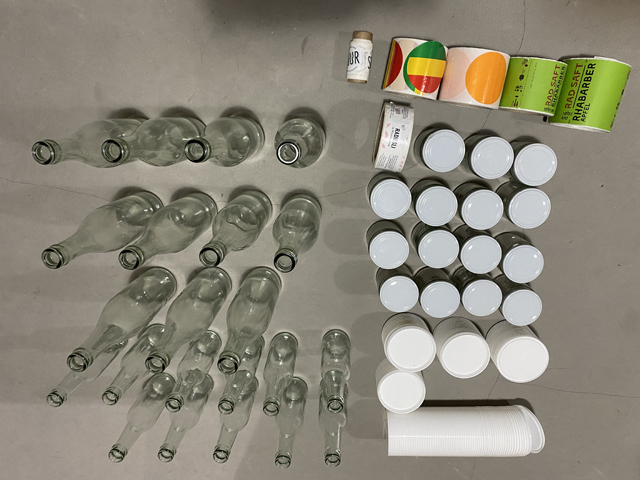

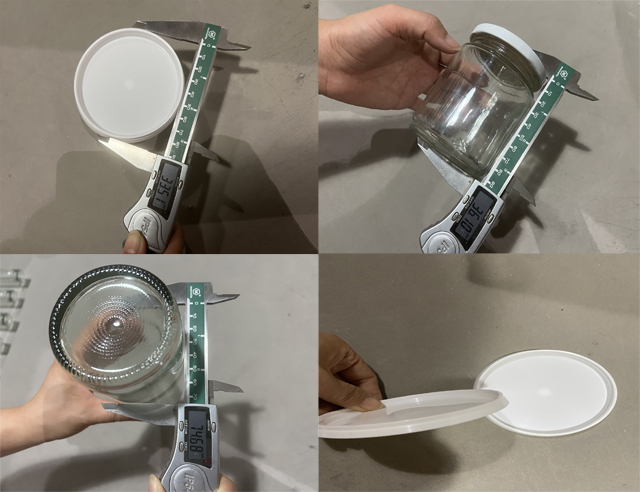

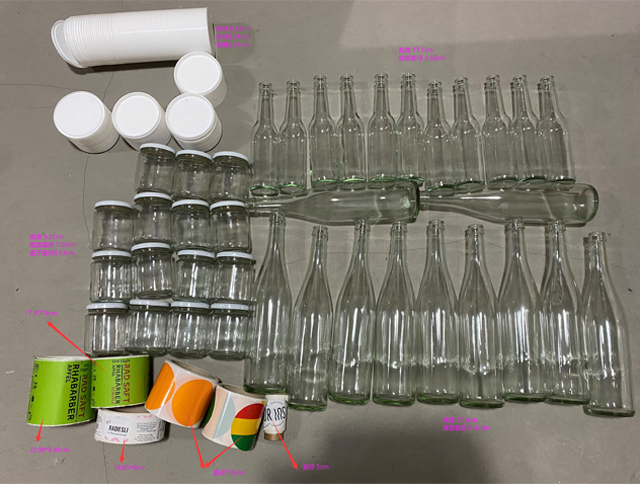

Uzorci boca i poklopaca

Veličina uzorka (pogledajte stvarni uzorak za detalje)

1. Promjer staklenke 70 mm, visina 96 mm (promjer gornje etikete 55 mm. Etiketa za bocu 160*40 mm)

2. Boca br.1 promjer 70mm visina 330mm etiketa 230*106mm

3. Boca br. 2, promjer 50 mm, visina 230 mm, etiketa za bocu 170*70 mm.

Priručnik s uputama

Dio I izjave

I. Redovne stavke

Ovaj stroj za etiketiranje je nestandardna oprema i potrebne su određene tehnike za rad. Ili će to utjecati na visoku učinkovitost ili normalnu upotrebu stroja. Upravljanje ovim strojem za etiketiranje mora dopuniti obučeni tehničar.

Rad ove opreme trebao bi biti u skladu s priručnikom s uputama ili prema uputama tehničara iz naše tvrtke. Ovaj priručnik s uputama primjenjuje se na stroj za etiketiranje VK-FRL-OS (u sljedećim odjeljcima skraćenica je stroj za etiketiranje). Svrha je osigurati normalnu upotrebu i podešavanje ovog stroja.

II. Prava tvrtke

Ovu opremu je razvila i proizvela naša tvrtka. Naša tvrtka zadržava sljedeće ovlasti:

Kako bismo zadržali tehničke prednosti i primjenjivost stroja, naša tvrtka može ažurirati mehaničke dijelove, elektrokontrolne komponente i softver, uključujući strukturu, vrstu i marku korištenih komponenti, ali nisu obećana besplatna ažuriranja za već prodane strojeve .

Naša tvrtka ima pravo zahtijevati da se stroj čuva u cijelosti. Bez tehničkih uputa tehničara iz naše tvrtke, izmjene na mehaničkim, električnim ili upravljačkim dijelovima nisu dopuštene. Ili povezanu štetu treba platiti strana koja je prekršila pravilo.

Naša tvrtka pruža povezane tehničke upute za dodavanje koda ili drugih funkcija na temelju ovog stroja, ali nije odgovorna za povezane komponente.

Pravo intelektualnog vlasništva ovog stroja i ovog priručnika s uputama pripada našoj tvrtki. Svaki plagijat mora snositi zakonsku odgovornost

III. Sigurnosne stavke

Opasnost! Provjerite je li stroj koji radi uzemljen na zemlju kako biste spriječili električni udar.

Opasnost! Uvjerite se da napon nije preopterećen.

Upozorenje! Rad s električnim kutijama i strujnim krugovima trebao bi biti prema uputama elektrotehničara ili stručnog osoblja.

Upozorenje! Obratite pozornost na rotirajuće dijelove kako biste spriječili nagnječenje.

IV. Operativna prava

Uvjerite se da rukovanje, smještaj i održavanje ovog stroja mora obavljati obučeno i ovlašteno osoblje.

Dopustite samo certificiranom ili profesionalnom osoblju i inženjeru opreme da izvrši raspored.

Rad sa strojem treba osigurati:

• Operater je profesionalno obučen i certificiran od strane naše tvrtke.
• Operater ima znanje za popravak ili rješavanje osnovnih kvarova tijekom procesa rada stroja.
• Radite u skladu sa zahtjevima u ovom priručniku tijekom rada na ovom stroju.

V. Radno okruženje

Nemojte koristiti u sljedećim okolnostima:

• Ozbiljne temperaturne varijacije.
• Vlažnost ili visoka vlažnost.
• Intenzivne vibracije i udarci
• Previše prašine
• Sprej za vodu, ulje i kemikalije
• Eksplozivne, zapaljive i opasne stvari

VI. Razdoblje ugađanja

Ovaj stroj za etiketiranje izrađen je posebno na temelju proizvoda kupca i nije standardna oprema, ima tehničke zahtjeve i zahtjeve za iskustvom operatera i treba mu mjesec dana za podešavanje. U razdoblju usklađivanja, ako tehnički parametri nisu postignuti u radu opreme, povratne informacije našoj tvrtki kako biste dobili tehničku podršku.

Drugi dio Uvod u stroj

I. Osnovna funkcija:

Ovaj stroj za etiketiranje je posebno dizajniran, ima karakteristiku jedinstvenosti i koristi se za etiketiranje na obodu i vrhu cilindra ili na zadanoj poziciji (za etiketiranje na zadanoj poziciji potrebno je dodati dodatke). Prilikom upoznavanja sa strojem, stroj se također može koristiti za označavanje okruglih spremnika u drugim industrijama, kao što su konzervirana hrana, okrugli spremnici za konzerviranu hranu, kozmetika, lijekovi i tako dalje.

II. Opis procesa oporavka naljepnice:

Stavite spremnik → odvojite spremnik → pokretnu traku → otkrivanje proizvoda → Oporavak naljepnice → Sakupite spremnik.

1. Stavite proizvod na transportnu traku.
2. Mehanizam za odvajanje kontejnera odvaja kontejnere na određenu udaljenost.
3. Pod povlačenjem transportne trake, spremnik automatski prelazi na desnu stranu mehanizma za označavanje.
4. Kontejner dolazi u detektiranu poziciju i detektira ga električni senzor koji će poslati povratne signale PLC-u.
5. Pogonski motor se okreće, šalje i lijepi naljepnicu na proizvod.
6. Mehanizam za obnavljanje označavanja okreće i kotrlja naljepnicu na spremniku.
7. Kontejneri se transportiraju i skupljaju u sabirni kontejner.

Treći dio Mehanizam

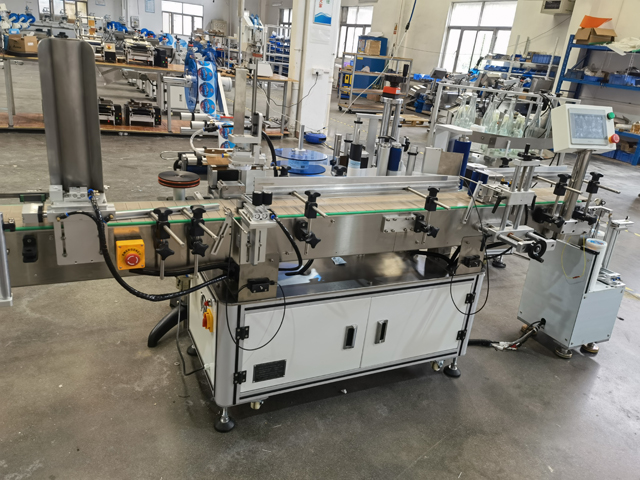

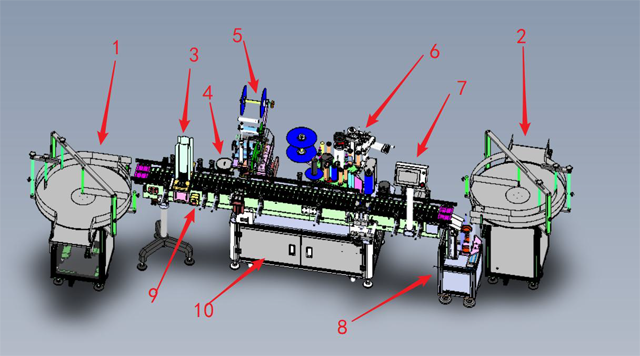

I. Cjelokupni pogled

Mehaničke strukture i funkcije svakog dijela prikazane su na sljedećoj slici: [3D model opreme]

1. Mehanizam za hranjenje i rukovanje bocama: transport proizvoda do i njegova transportna linija.
2. Mehanizam za prijem boca: prijem i sortiranje prerađenih proizvoda.
3. Mehanizam za dijeljenje: dijeljenje i označavanje disk materijala.
4. Mehanizam za odvajanje boca odvaja okrugle boce i otvara razmak.
5. 1# glava za označavanje gornje ravnine proizvoda.
6. 2# glava za označavanje bočne strane proizvoda.
7. Zaslon za interakciju između čovjeka i računala.
8. Prihvatni mehanizam prima disk proizvode.
9. Zaustavljanje napajanja u nuždi: pritisnite gumb i oprema će se isključiti za zaustavljanje u nuždi.

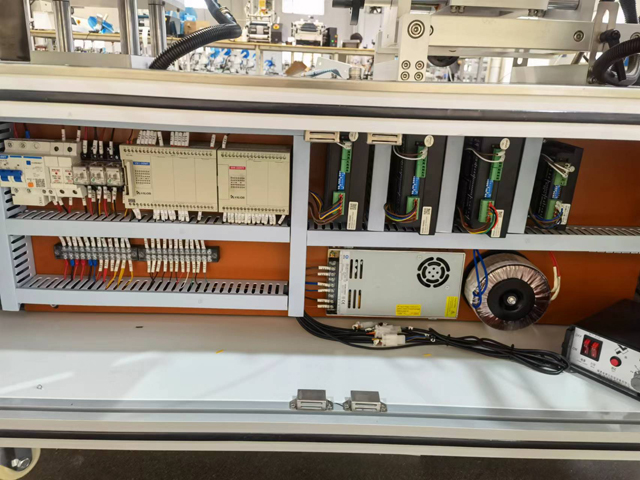

10. Položaj ugradnje električne kutije i dijela kruga opreme.

II. Prikaz detalja

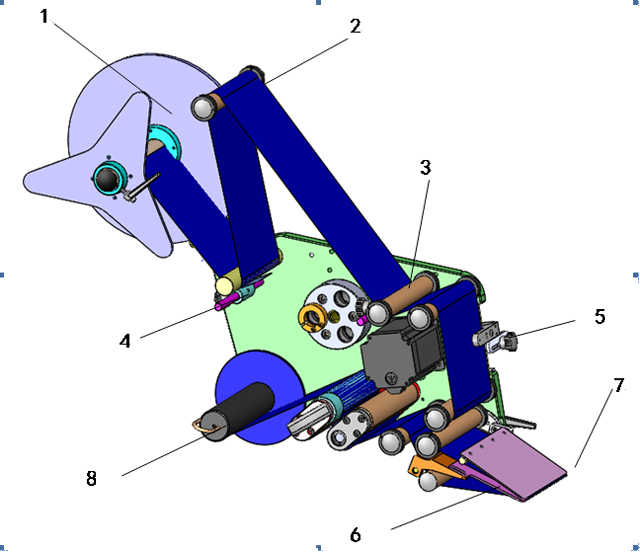

1. [Glava za označavanje]

1. Mehanizam za stavljanje materijala: koristi se za stavljanje naljepnica u rolne.
2. Kočnica: koristi se za zaustavljanje naljepnica kako se naljepnica ne bi olabavila i zadržala sila zatezanja remena.
3. Valjak: namotajte naljepnice kako biste zadržali silu napetosti naljepnice.
4. Mehanizam za prešanje: čvrsto pritisnite naljepnicu.
5. Okvir električnog senzora: postavite električni senzor za identifikaciju naljepnice i pomičite ga naprijed-natrag.
6. Dispenzer ploča: prosuta naljepnica.
7. Mehanizam za povlačenje: povucite temeljni papir trake s naljepnicom i omogućite snagu za dijeljenje naljepnice.
8. Mehanizam za skupljanje materijala: reciklirajte osnovni papir naljepnice.

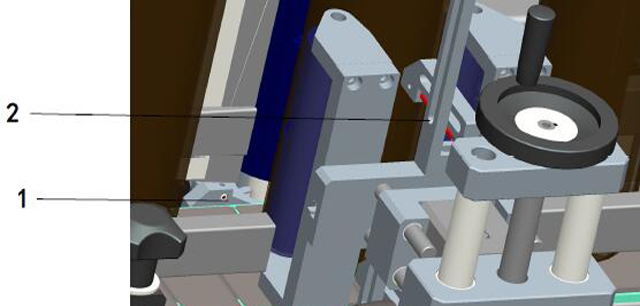

2. Okvir električnog senzora za detekciju proizvoda

[Okvir električnog senzora za detekciju proizvoda]

1. Električni senzor za detekciju proizvoda: optička vlakna izravne korelacije: jedno emitira signale, a drugo optičko vlakno prima signale. Detektirajte objekte koji postoje ili ne pomoću podjele signala.
2. Električni senzor za pozicioniranje: optičko vlakno difuzne refleksije, za postavljanje oznake, za otkrivanje postojanja proizvoda promjenama difuzne refleksije.

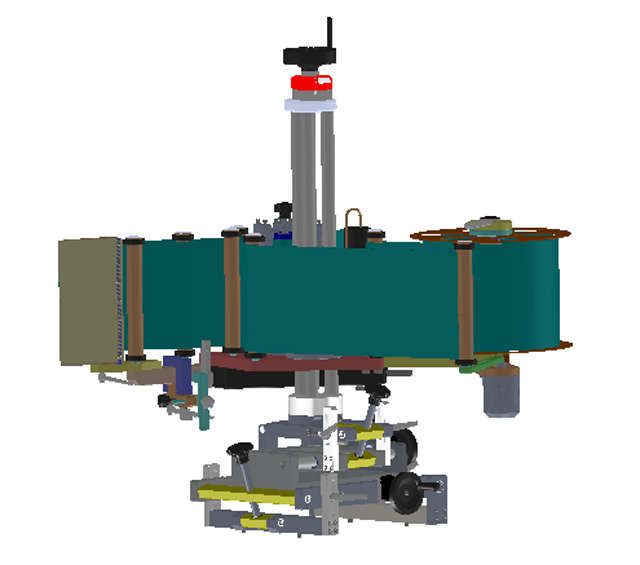

3. Mehanizam podešavanja:

Podesite sve mehanizme za podešavanje. Najprije se moraju otpustiti odgovarajući pričvrsni vijci. Zategnite sigurnosne vijke nakon podešavanja kako biste zadržali fiksaciju.

1. Poluga za podešavanje prema naprijed i prema natrag: namjestite glavu za označavanje prema naprijed i prema natrag pomoću kraja kotačića.
2. Lijeva i desna poluga za podešavanje: podesite položaj glave za označavanje lijevo i desno pomoću kraja kotačića.
3. Podešavanje lijevog i desnog nagiba: ručnim kotačićem podesite paralelizam između glave za označavanje i transportnog remena.
4. Podešavanje nagiba naprijed i nazad: ručnim kotačićem podesite paralelnost između glave za označavanje i transportnog remena.
5. Podešavanje gore i dolje: namjestite glavu za označavanje gore i dolje pomoću ručnog kotačića na vrhu.
6. Podešavanje električnog senzora za identifikaciju naljepnice: otpustite kotačić s 5 pokretanja u položaj električnog senzora lijevo i desno te gore i dolje.
7. Podešavanje kuta ploče za doziranje: pomaknite kut ploče za doziranje otpuštanjem vijaka za relativno pozicioniranje.

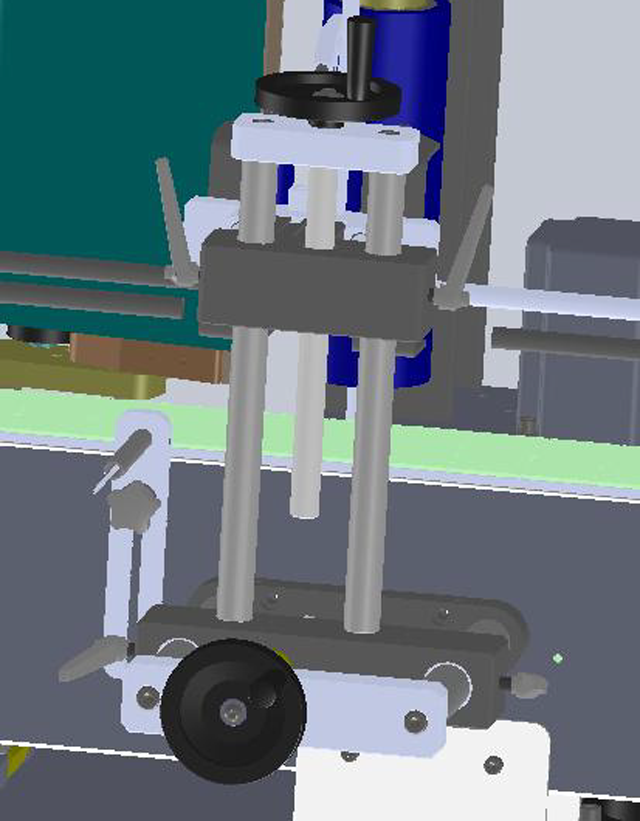

4. Mehanizam pozicioniranja

1. Podešavanje naprijed i nazad: podesite mehanizam za pozicioniranje naprijed i nazad podešavanjem kotačića na vrhu.
2. Podešavanje gore i dolje: podesite mehanizam za pozicioniranje gore i dolje podešavanjem ručnog kotačića na vrhu.

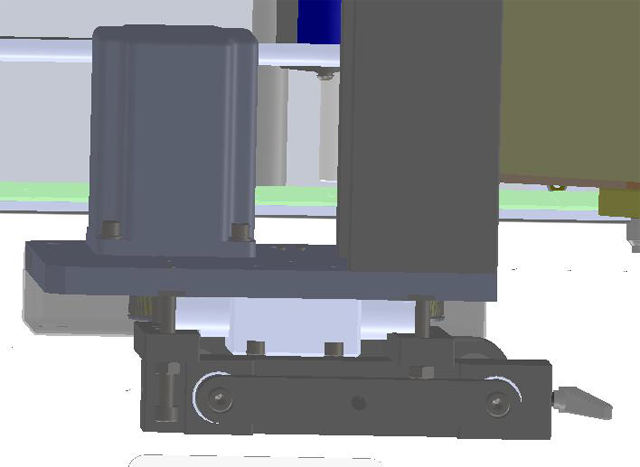

5. Mehanizam za vraćanje naljepnica

Podešavanje nagiba: odvijte (uvrnite) 2 vijka sprijeda i uvijte (odvrnite) 2 vijka straga za podešavanje kuta između mehanizma za vraćanje naljepnica i transportnog remena.

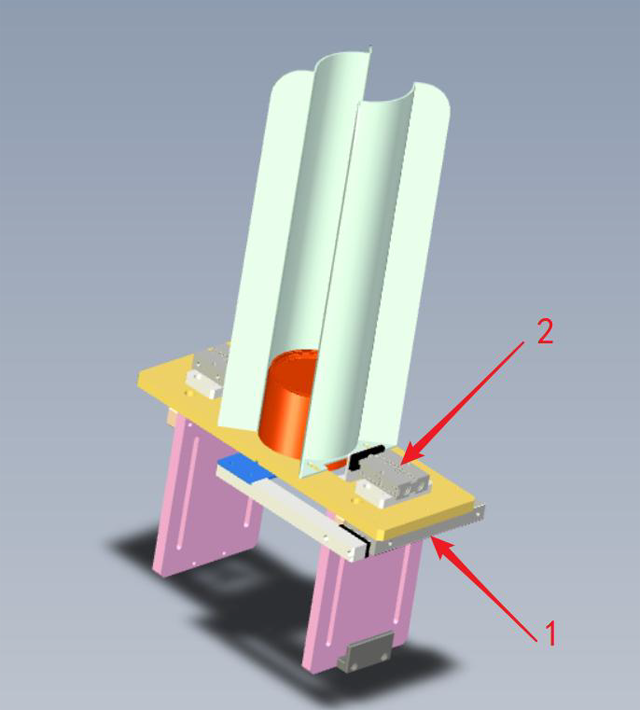

6. Distribucijski mehanizam

1. Cilindar za distribuciju i pražnjenje: odgovoran za pražnjenje proizvoda unutar spremnika jedan po jedan
2. Cilindar za stezanje distribucije materijala: biti odgovoran za stezanje drugih proizvoda kada se materijal ispušta pomoću cilindra za pražnjenje.

Dio četvrti Električni dio

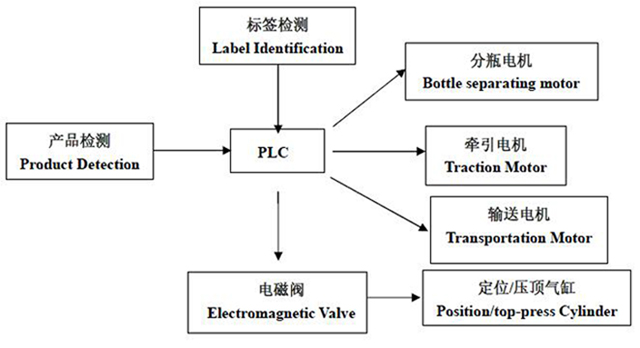

I. Princip električne kontrole:

Ulazni signali su signal detekcije proizvoda, detekcija označavanja i signal identifikacije naljepnice, nakon obrade u PLC-u, izlazni signal je upravljački signal motora za vuču i elektromagnetskog ventila za kontrolu savijanja kontrolnog cilindra i motora za vuču, kako bi se završilo označavanje pozicioniranja proizvoda.

Peti dio Prilagodba

I. Mehaničko podešavanje

1. Mehanizam za vođenje:

Podesite mehanizam za orijentaciju. Pomičite blok za navođenje naprijed i natrag u skladu s veličinom proizvoda kako biste bili sigurni da proizvodi neće otići u pogrešnom smjeru tijekom transporta. Podesite kako bi proizvodi prolazili glatko i dobro je da je neusklađenost na dvije strane unutar 0,5 mm.

2. Mehanizam oporavka:

Podesite mehanizam za vraćanje kako bi gumeni kotačić bio paralelan s proizvodom, što osigurava ravnomjerno opterećenje proizvoda, kotačić za vraćanje može dodirivati naljepnicu, a položaj oznake je stabilan.

3. Glava za označavanje:

Odgovarajući sigurnosni vijak mora se prvo otpustiti za svako podešavanje. Zategnite sigurnosni vijak nakon podešavanja. Podesite gore i dolje, naprijed i natrag pomoću ručnih kotača. Može se podesiti paralelno ili rotacijski kako bi se izvršila prilagodba položaja označavanja.

4. Ploča za dispenzer naljepnica:

Podesite ploču za doziranje naljepnica, otpustite ručicu u obliku 7 na mehanizmu za spajanje i zakrenite ploču za doziranje naljepnica za određeni kut koji odgovara potrebama proizvoda. Možda je potrebno prilagoditi kut za glatko dijeljenje naljepnica za naljepnice različite debljine i materijala.

II. Električno podešavanje senzora

Stroj ima 2 seta električnih senzora: električni senzor za detekciju proizvoda i električni senzor za identifikaciju naljepnice koji se mogu prilagoditi prema potrebama detekcije proizvoda i identifikacije naljepnice.

1. Podešavanje položaja:

Podesite okvir električnog senzora naprijed i natrag ili gore i dolje kako biste prilagodili različite proizvode i naljepnice. Metode podešavanja odnose se na odjeljak mehaničkog uvoda.

2. Električno postavljanje oka:

Izvorni električni senzor je električni senzor MT utora. Druga identifikacija naljepnice ili električne oči za detekciju proizvoda nisu obavezne.

2.1 Električni senzor za identifikaciju naljepnice: za otkrivanje naljepnica (samo kao uvod u model, ne predstavljaju pravi tip ovog stroja)

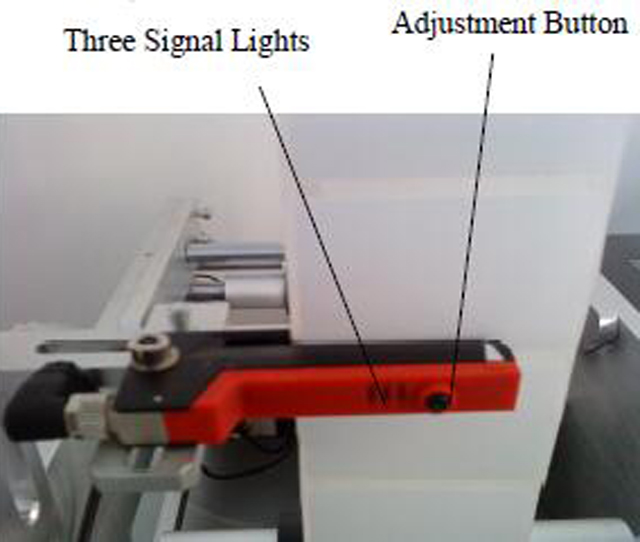

[Njemački električni senzor LEUZE GS-63]

Upute za rad električnog senzora:

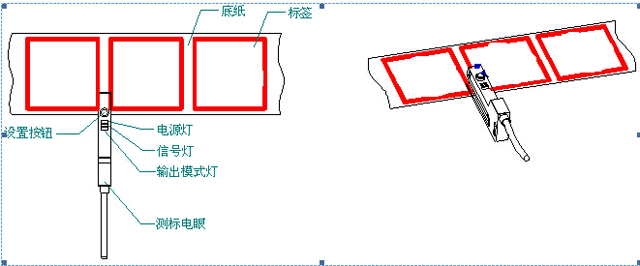

1) Povucite naljepnice da prođu kroz U utor električnog senzora kao što je prikazano na sljedećoj slici.

2) Povlačenje naljepnica, žuto signalno svjetlo svijetli u razmaku između naljepnica i ugašeno na mjestu s naljepnicama, tako da je normalno i može se izravno koristiti.

3).Kada je žuto signalno svjetlo stalno uključeno ili isključeno, resetirajte električni senzor.

4) Metode postavljanja električnog senzora su sljedeće:

1. Povucite naljepnice kroz utor u obliku slova U kao što je prikazano na sljedećoj slici.
2. Stavite osnovni papir s naljepnicom u utor električnog senzora, pritisnite gumb za podešavanje 3 sekunde dok žuta signalna lampica ne počne treperiti, zatim otpustite gumb, stavite osnovni papir bez naljepnice u utor električnog senzora, pritisnite gumb za podešavanje 8 sekundi, zatim otpustite gumb.
   Tada je proces resetiranja završen.
3. Povucite naljepnice u utor električnog senzora. Žuto signalno svjetlo je isključeno kada osnovni papir s naljepnicom prolazi, a svijetli kada prolazi razmak između naljepnica.

2.2 Električni senzor za detekciju proizvoda: (Samo kao uvod u model, ne predstavljaju stvarnu vrstu opreme)

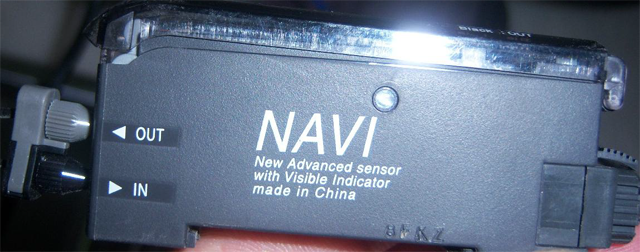

2.2.1 Spajanje električnog senzora serije FX-301:

Električni senzor za detekciju proizvoda može se koristiti samo ako je pravilno spojen. Slijedite dolje navedene upute za povezivanje. 'in' se spaja na crnu žicu, a 'out' povezuje srebrnu žicu. [Električni senzor serije FX-301]

2.2.2 Načelo otkrivanja proizvoda električnim senzorom

Električni senzor za detekciju proizvoda identificira objekt prema količini refleksije svjetlosti. Električni senzor emitira svjetlost prema objektu, objekt može reflektirati određeno svjetlo prema električnom senzoru, kada količina refleksije svjetlosti dostigne zadanu vrijednost, signal električnog senzora se mijenja i šalje signal upravljačkom sustavu.

2.2.3 Prekidač statusa

Pritisnite tipku 'mode/cancel', prekidač zelenog svjetla s nekoliko načina rada, 'run', 'teach', 'ADJ' 'L/D' 'TIMER' 'PRO', označavajući različite radne statuse.

'RUN' znači radni status;

'TEACH' znači status nastavnika;

'ADJ' znači status prilagodbe;

'L/D' znači status signala gore/dolje;

Pritisnite tipku 'Push' za potvrdu, prebacivanje za funkciju finog podešavanja.

2.2.4 Postavljanje električnog senzora za detekciju proizvoda

1. Kada na radnoj stanici nema proizvoda, otvorite prozirni poklopac električnog senzorskog pojačala, pritisnite tipku 'MODE/CANCEL' i prebacite se na način rada 'TEACH'. Prozor digitalnog zaslona prikazuje vrijednost koja je prazan signal, kao '67' na slici ispod. Kada se vrijednost stabilizira, pritisnite 'PUSH' za potvrdu.
2. Zatim stavite proizvod na stanicu za označavanje, blizu lijeve poluge za pozicioniranje, promatrajte položaj i locirajte položaj naljepnice na proizvodu podešavanjem poluge za pozicioniranje.
3. Nakon podešavanja položaja naljepnice, nova vrijednost je na prozoru digitalnog zaslona što je signal prilikom otkrivanja proizvoda, poput '1900'. Ako je vrijednost stabilna, pritisnite 'PUSH' za potvrdu. Nakon što to dovršite, digitalni zaslon prikazuje "DOBRE" savjete. (Pritisnite tipku 'MODE/CANCEL' natrag u radni status 'RUN').
4. Prebacite se na model 'ADJ'. Digitalni zaslon prikazuje vrijednost=prazni signal (detektirajući signal-prazni signal)/2. Sustav zadano postavlja ovu vrijednost kao vrijednost praga. Ako je vrijednost signala veća od vrijednosti praga, to znači da postoji objekt u zadanim postavkama, a manja od vrijednosti praga, to znači da je objekt u zadanim postavkama. Povratni signal za PLC. PLC će poslati odgovarajuću naredbu. Vrijednost praga je podesiva. Pomicanjem lijeve/desne tipke 'PUSH', možete povećati ili smanjiti vrijednost i promijeniti vrijednost praga (obično nije potrebno podešavanje). Na kraju, pritisnite 'PUSH' za potvrdu.
5. Pritisnite tipku 'MODE/CANCEL', vratite se na radni status 'RUN'. (Povratak na radni status 'RUN' nakon dovršetka svih postavki.)
6. Zatvorite prozirni poklopac i dovršite postavke.
7. Kada se proizvod stavi na mjesto za označavanje, električni senzor DETEKCIJE PROIZVODA detektira signal i vraća ga PLC-u. PLC šalje naredbu i odgovarajući dijelovi stroja za etiketiranje počinju s radom.

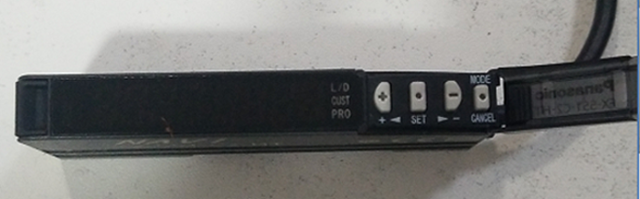

[Električni senzor serije FX-301]

Šesti dio Operacija

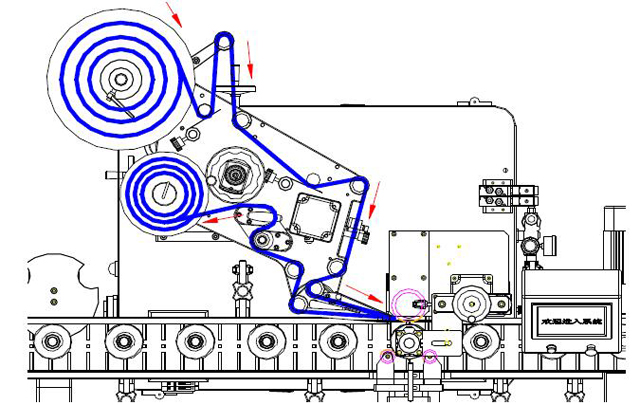

I. Vijugava oznaka

[Slika namotavanja etikete]

1. Otpustite podesivu ručku na trokutastoj ploči s materijalom i izvadite trokutastu ploču;
2. Kao što je prikazano na slici, stavite smotuljak naljepnica, postavite trokutastu materijalnu ploču i zategnite ručku.
3. Okrenite ručicu u obliku slova T na vučnom mehanizmu pola ciklusa u smjeru kazaljke na satu, olabavite vučnu os i otpustite manganske podloške na 2 mjesta;
4. Namotajte naljepnicu prema smjeru koji pokazuje crvena strelica (obratite pažnju da cijela traka naljepnice bude paralelna bez iskošenja.). Lagano pritisnite podlošku od mangana na traci s naljepnicom, a zatim okrenite ručku u obliku slova T na vučnom mehanizmu pola ciklusa u smjeru kazaljke na satu. Ako je naljepnica pritisnuta na mjestu, namatanje naljepnice je završeno.

II. Mehaničke operacije

Mehaničke operacije obično se izvode kada je stroj uključen. Podešavanje ručnog statusa uz pomoć relativnih pokreta.

1. Transportni mehanizam: Podesite transportni mehanizam kako biste bili sigurni da će se proizvodi uspješno prenijeti i poslati van mjesta za označavanje. Stavite proizvode koji će biti označeni na 2 strane transportnog mehanizma za manje prilagodbe. Specifične metode rada pogledajte u odgovarajućim poglavljima u 'Petom dijelu podešavanja'. Prilagodbe položaja označavanja i položaja recikliranja materijala koriste se sličnom metodom.
2. Podešavanje položaja označavanja: stavite proizvode za označavanje ispod ploče za doziranje naljepnica, podešavajući glavu za označavanje gore-dolje ili naprijed-natrag, kako biste osigurali da je položaj za dijeljenje naljepnica poravnat s položajem za lijepljenje naljepnica. Podesite mehanizam za vođenje kako biste osigurali lijepljenje naljepnice na naznačenu poziciju. Koristite gornje 2 metode integralno za podešavanje.

III. Električne operacije

Spojite napajanje→ otvorite 2 prekidača za slučaj nužde; pokrenite stroj za označavanje→ postavljanje sučelja čovjek-stroj→pokrenite označavanje.

Sedmi dio Redovno održavanje opreme

1. Instalacija opreme i radno okruženje:

Sobna temperatura, nije prikladno za dugotrajnu upotrebu na visokoj temperaturi, vlažnosti i kiselo-baznom okruženju kako bi se izbjegli učinci skraćivanja radnog vijeka, učinkovitosti i preciznosti.

2. Održavajte čistim:

Nakon upotrebe očistite mehanizam opreme, npr. frikcioni valjak, električnu kutiju itd. Za čišćenje i održavanje može se koristiti alkohol ili komercijalna neutralna tekućina za čišćenje.

3. Pažnja pri čišćenju:

• Ne koristite alate za čišćenje koji mogu mehanički oštetiti površinu.
• Nemojte koristiti erozivnu plastičnu posudu.
• Nemojte koristiti kiselu tekućinu za otapanje.
• Periodična provjera i održavanje: povremeno provjeravajte stroj kako bi stroj dobro radio, uključujući ali ne ograničavajući se na sljedeće:
• Očistite odbačene komadiće papira i krhotine.
• Očistite ostatke ulja sa strane valjka.
• Očistite leću senzora mekom četkom ili krpom.
• Povremeno zamijenite osigurač. Ova oprema koristi izmjeničnu struju i osigurač za sprječavanje preopterećenja.
• Otporan na hrđu: Poprskajte ulje otporno na hrđu na dijelove od nehrđajućeg čelika i željeza i ravnomjerno trljajte mekom krpom.
• Preporučeno ulje otporno na hrđu je ulje otporno na hrđu.

Osmi dio Rješavanje uobičajenih kvarova Savjeti za rješavanje problema:

1. Slomljen osnovni papir:

Slomljeni osnovni papir usko je povezan s kvalitetom osnovnog papira, lomljenje osnovnog papira u vezi s tračom i prianjanjem naljepnice.

1. Provjerite oštećenje osnovnog papira, ako je izrezano, zamijenite osnovnim papirom bolje kvalitete. Preporučeni papir je Gelaxxindi i zahtijeva da dobavljač naljepnica kontrolira dubinu izrezivanja.
2. Provjerite grebanje naljepnice tijekom namatanja kako biste eliminirali faktor grebanja.
3. Ako je naljepnica ljepljiva, lako ju je slomiti. Kontrolirajte izlaznu duljinu naljepnice i osigurajte da nema prianjanja na označene proizvode.

2. Odstupanje označavanja veće od zahtjeva za preciznošću:

• Odstupanje naljepnice i isključen položaj trake naljepnice, smjer trake naljepnice nije paralelan sa smjerom transporta proizvoda, proklizavanje vučnog kotača, netočna detekcija položaja proizvoda, naljepnica koja nije zalijepljena na proizvod poravnata s kotačićem za lijepljenje naljepnice, tolerancija proizvoda i tako dalje čimbenici su potrebni za provjeriti i riješiti.
• Ako je traka s naljepnicom isključena, otpustite mehanizam za vuču i povucite naljepnicu naprijed-natrag kako bi krenula ispravno. Nakon što je naljepnica ispravna, zategnite granične krugove na 2 strane i izvucite naljepnicu.
• Ako smjer trake naljepnice nije paralelan sa smjerom transporta proizvoda, prilagodite nagib glave za naljepnicu kako biste ostvarili paralelizam.
• Proklizavanje i istrošenost vučnog kotača odnosi se na satni vijak na vučnom kotaču. Oba se problema mogu riješiti pritezanjem vijka za sat.
• U procesu proizvodnje proizvoda, rubna tolerancija uzrokuje toleranciju označavanja. Tolerancija proizvoda može se riješiti samo kontrolom kvalitete proizvoda.

3. Kontinuirano ispisujte oznaku:

• Neprekidni i nepotpuni izlazi naljepnica povezani su s osjetljivošću detekcije električnog senzora i mogu se riješiti podešavanjem osjetljivosti. Detaljne upute odnose se na prethodno navedeno poglavlje za električno podešavanje oka.
• Ako se problem ne može riješiti nakon namještanja električnog oka, to može biti razlog što naljepnica nije u opsegu detekcije električnog oka ili je oštećena. Konzultirajte našu tvrtku.
• Drugi razlog je taj što je traka s naljepnicom isključena i ne detektira je električno oko. Podesite položaj detekcije električnog oka naprijed-natrag.

4. Osnovni papir je labav na mjestu ploče za doziranje naljepnica

• Labav osnovni papir odnosi se na prenisku vučnu brzinu ili proklizavanje vučnog mehanizma. Ako je brzina vuče preniska, ubrzajte kako biste to riješili;
• Ako mehanizam za povlačenje sklizne, pritegnite vijak za zaključavanje na osi za povlačenje dok osnovni papir ne prestane skliznuti.
• Osim toga, obratite pozornost na transportni remen iza osovine za recikliranje materijala slomljen ili ne.

Obveza usluge

VKPAK pruža usluge prije i nakon prodaje kao prioritet kupca.

1. Pružite profesionalne tehničke savjete prije prodaje i vodite kupce pri odabiru odgovarajućih modela.
2. Omogućite obuku za rukovanje strojem za etiketiranje i vodite kupce kako pravilno koristiti i održavati stroj za etiketiranje.
3. Pružite usluge tehničke podrške za usmjeravanje kupaca u rješavanju problema problema s označavanjem.
4. Jednogodišnje jamstvo za održavanje opreme pruža usluge održavanja.
