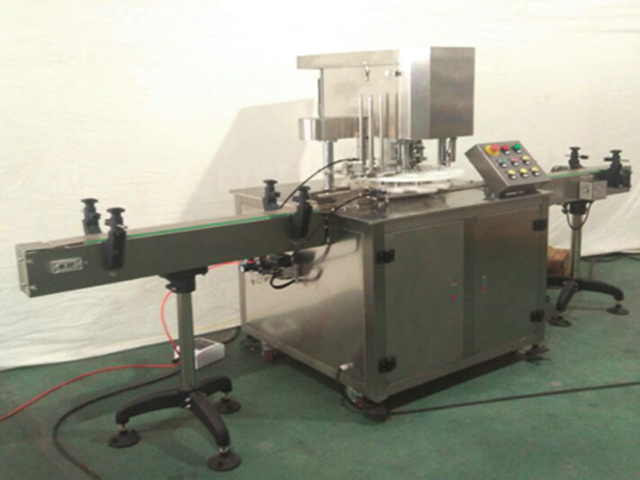

Automatski linearni stroj za zavarivanje limenki od metalnog kositra i aluminija

Materijal: nehrđajući čelik
Glava za zatvaranje: 1
Broj zatvorenih limenki: jedna
Brzina pečaćenja: 25-30 u minuti
Visina brtvljenja: 40-200 mm
Promjer dostupne boce: 35-100 mm
Radni tlak: Ac220v 50/60hz（Ac380v 50/60hz）
Snaga: 1.1kw
Težina: 500 kg
Veličina: 3000*900*1700mm
Izvor zraka: 0,5 mpa

Ovaj proizvod se uglavnom odnosi na pakiranje za zatvaranje okruglih limenki s različitim PET plastikom, željezom, aluminijem, papirom i drugim kvalitetama, ima napredan dizajn i razumnu strukturu kojom se lako rukuje, da bude neophodna i idealna oprema za pakiranje hrane , lijekovi, čaj, kemijsko inženjerstvo i druge industrije.

Glavno tijelo ovog proizvoda koristi sve nehrđajuće materijale, jednostavnog i lijepog izgleda i u skladu sa zahtjevima dizajna većine standardnih proizvodnih odjela.

Ovaj proizvod koristi jednofazni ili trofazni izvor napajanja, čija snaga doseže 1,1 kw, njegovi različiti dijelovi i komponente podvrgnuti su preciznoj strojnoj obradi, proizvodne tehnologije i drugo ubrzano i kontinuirano poboljšavano kroz dugogodišnje korisničko iskustvo naše tvrtke, i ključni dio ima jedinstveni dizajn visoke čvrstoće, niske razine buke i dobre izvedbe brtvljenja.

Ovaj proizvod je u skladu s propisima nacionalnih standarda, standardima odjela i standardima poduzeća i napušta tvornicu tek nakon što prođe strogu inspekciju i test.

Dizajnirana je kao potpuno automatizirana proizvodna linija, koja može sačinjavati proizvodne linije sa sustavom za punjenje, sustavom za vaganje i punjenje ili sustavom za označavanje.

Specifikacija izvedbe

1. Četiri kotačića za brtvljenje su usvojena za brtvljenje, pri čemu su dva noža za porubljivanje, a druga dva za prešanje, s jednostavnim principom i praktičnim podešavanjem;

2. Usvojen je mehanički dizajn najnovije generacije, tijelo limenke se neće okretati u procesu zatvaranja, nož za brtvljenje se okreće kako bi se dovršilo brtvljenje, što je pouzdano i sigurno i prikladno za brtvljenje pakiranja lomljivih proizvoda i tekući proizvodi;

3. Radom noža za glodanje i podizanjem oslonca noža upravlja mehanički brijeg, uz stabilan i pouzdan rad

4. Nož za glodanje usvaja proizvodnju od nehrđajućeg čelika 304, s dugotrajnom upotrebom i dobrom izvedbom brtvljenja.

5. Operativno sučelje je vrlo jednostavno za olakšavanje rada.

Glavne značajke

1. Radi se o zavarivaču limenki najnovije generacije, čija je najvažnija značajka da se tijelo limenke ne okreće prilikom zatvaranja, kako bi se izbjeglo pomicanje i ispadanje proizvoda u limenci;

2. Operativno sučelje je jednostavno s razumnim dizajnom;

3. Visoke je preciznosti strojne obrade, a glavno tijelo je potpuno izrađeno od nehrđajućeg čelika, u skladu sa zahtjevima dizajna proizvodnih odjela.

4. Može sačinjavati proizvodne linije s opremom za punjenje, označavanje, raspršivanje kodova i ostalo, s visokom učinkovitošću proizvodnje.

5. Može automatski detektirati donji poklopac i dizajn kontrole kruga je razuman.

6. Svi dijelovi i komponente, električni dodaci i drugi preuzimaju proizvode iz poznatih domaćih tvornica, s pouzdanom i stabilnom kvalitetom.

Tehnički parametri

Materijal: nehrđajući čelik
Glava za zatvaranje: 1
Broj zatvorenih limenki: jedna
Brzina pečaćenja: 25-30 u minuti
Visina brtvljenja: 40-200mm
Promjer dostupne boce: 35-100 mm
Radni pritisak: AC220V 50/60Hz（AC380V 50/60Hz）
Snaga: 1.1KW
Težina: 500KG
Veličina: 3000*900*1700mm
Izvor zraka: 0,5 MPa

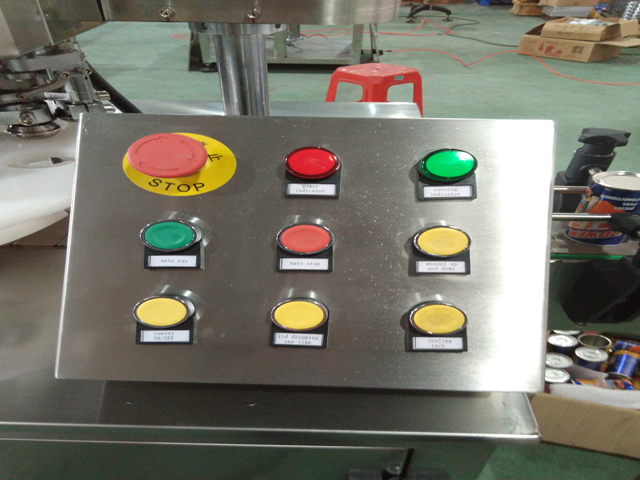

Operaciona ploča

1. Indikator napajanja (crveno indikatorsko svjetlo): crveno indikatorsko svjetlo je uključeno što znači da je oprema uključena i obrnuto

2. Indikator rada (zelena signalna lampica): zelena indikatorska lampica svijetli označavajući da oprema radi i obrnuto

3. Zaustavljanje u nuždi: u slučaju nužde pritisnite ovu tipku i oprema će se odmah zaustaviti, bilo koji drugi prekidači ne rade, ako želite poništiti, okrenite tipku poprečno i automatski će iskočiti s oporavljenim funkcijama

4. Rad/uključenje (zeleni gumb): pritisnite ovaj gumb i oprema će početi raditi

5. Rad/isključenje (crveni gumb): pritisnite ovaj gumb i oprema će prestati s radom

Inching (žuti gumb): ovaj prekidač se uglavnom koristi za otklanjanje pogrešaka opreme, oprema će raditi kada se pritisne gumb i obrnuto.

Princip opreme i način ugradnje

1. Načelo dinamičkog dizajna opreme

Ova oprema koristi asinkroni motor dvovrijednog električnog kapaciteta, sa snagom motora od 1,1 KW i brzinom rotacije od 1400 o/min. Kotač trokutastog remena, nazubljeni kotač, turbina i drugi zupčanici karike smanjuju svoju brzinu na 40 o/min, turbina se okreće u krug pod utjecajem bregaste osovine za podizanje kako bi dovršila proces gore i dolje, u isto vrijeme odnosno pokreće prvi i drugi kotačić za kotrljanje i brtvljenje kako bi se koordinirao s bregom pod razlikom u brzini dviju grupa nazubljenih kotača, kako bi se dovršio cijeli proces brtvljenja valjka jedne limenke.

2. Načelo dizajna brtvljenja opreme

Ova oprema usvaja princip dvostrukog spajanja dvostrukih spojeva, koristeći postupak okluzije, preklapanja i udubljenja poklopca i strane limenke, kako bi se postigao učinak brtvljenja. Koraci su sljedeći:

(1) Postavite poklopac limenke na vrh limenke kako biste rub limenke spojili s otvorom na unutarnjoj strani ruba čepa limenke.

(2) Upotrijebite pritisak dizača da podignete tijelo limenke i natjerate čep limenke da trči prema psu.

(3) Prvi valjak obavija rub poklopca prema unutra, pri čemu jedna strana rotira oko ruba poklopca, a druga strana vrši pritisak na os.

(4) Nakon što prvi valjak završi operaciju, drugi valjak nastavlja čvrsto pritiskati prvi zaobljeni šav formiran od prvog valjka u drugi zaobljeni šav, zavarivanje role je završeno.

(5) Podizač je naopako, a pas je pritisnut prema dolje kako bi izašao iz prazne limenke.

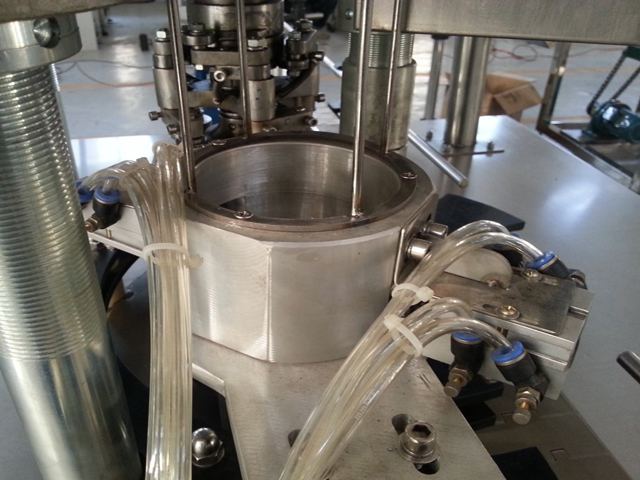

3. Princip automatskog spuštanja poklopca

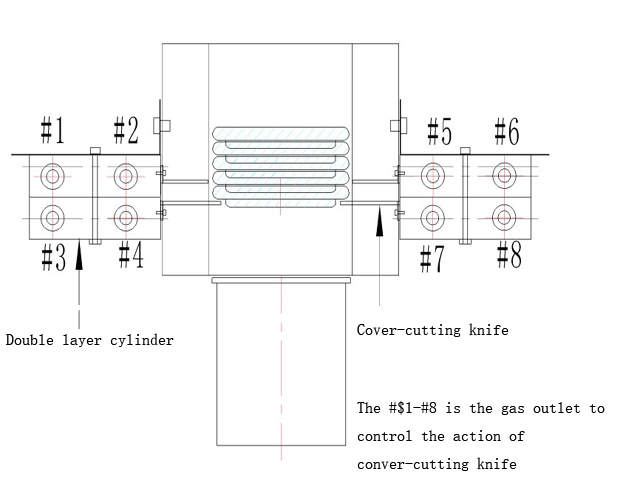

Ova oprema je opremljena opremom za automatsku inspekciju foto okom, nakon što limenka dosegne položaj, foto oko šalje signal inspekcije glavnom upravljačkom krugu, koji šalje relevantne signale u skladu s dizajnom opremi za spuštanje poklopca za kontrolu relevantnih radnje, kako bi se izvršila funkcija automatskog spuštanja poklopca. Fizička oprema za automatsko spuštanje poklopca i njen princip prikazani su na sljedećoj slici:

Kako instalirati stroj korak po korak?

Prvi korak: Instalirajte transportni lanac, provjerite je li linearan nakon instalacije i je li odgovarajuće zategnut

Drugi korak: Instalirajte transportne tračnice, prilagodite ih da glatko prenose limenke

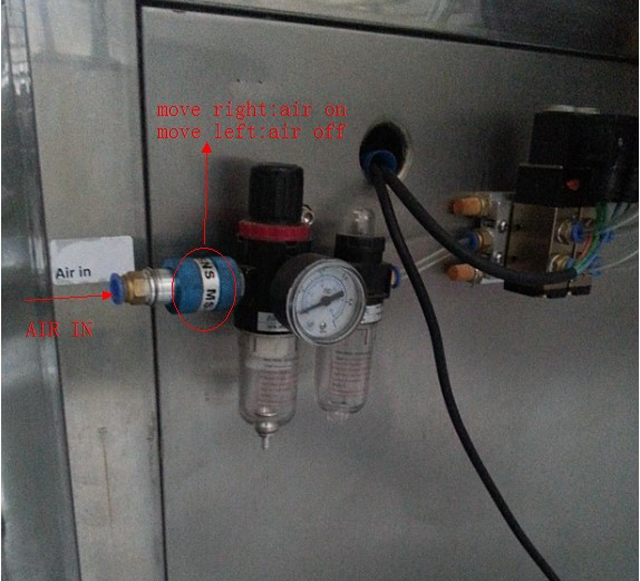

Konačno, nakon uključivanja i prozračivanja opreme, ona tada može raditi.

	Lanac svakog dijela spojen je i fiksiran klinom (slično lancu sata)
	Transporter će prijeći bazu
	Lančana ploča svake sekcije transportera povezana je klinom
	Vijci se mogu podesiti za zatezanje i otpuštanje transportera
	Nakon spajanja s klinom, čvrsto se zakucava
	Transporter i glavna oprema povezani su i pričvršćeni s dva vijka
	Ugradnja transportnih tračnica
	Ugradnja i fiksni uređaj tračnica

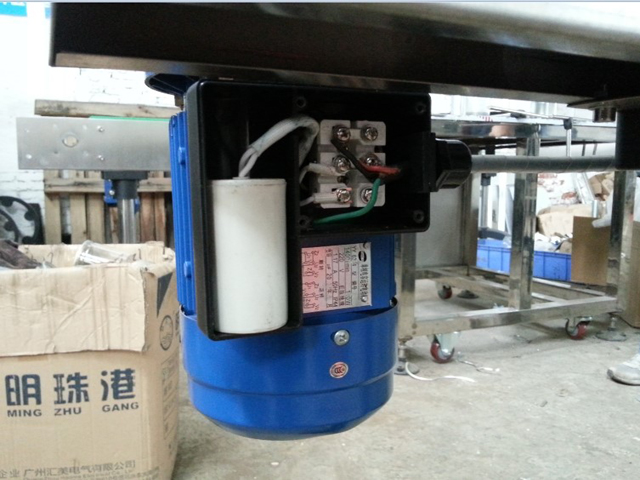

	Uključite motor pokretne trake (spojite s terminalom U1 i U2)
