- Broj modela: VK-SCC
- Primjenjiva visina boce: 60-380 mm
- Primjenjivi promjer grla boce: 16-50 mm
- Napon motora: 220v (prilagođavanje)
- Snaga motora: 0.37kw
- Kapacitet proizvodnje: 1200-1500 boca/sat
- Veličina stroja: 600*210*900mm
- Pakiranje: Drveni karton
- Težina stroja: 140 kg

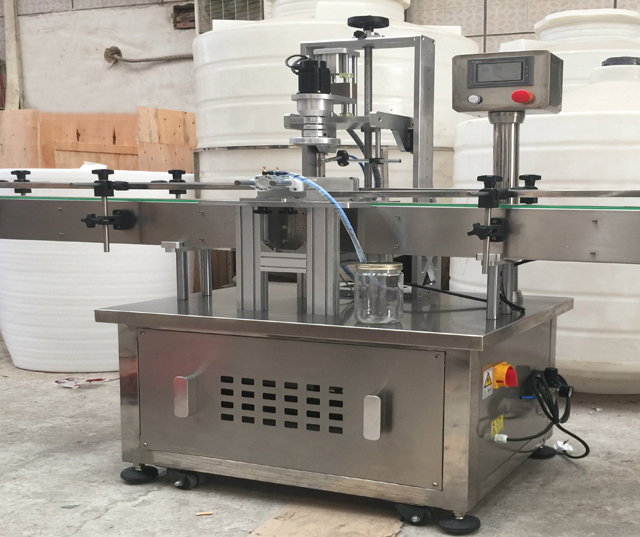

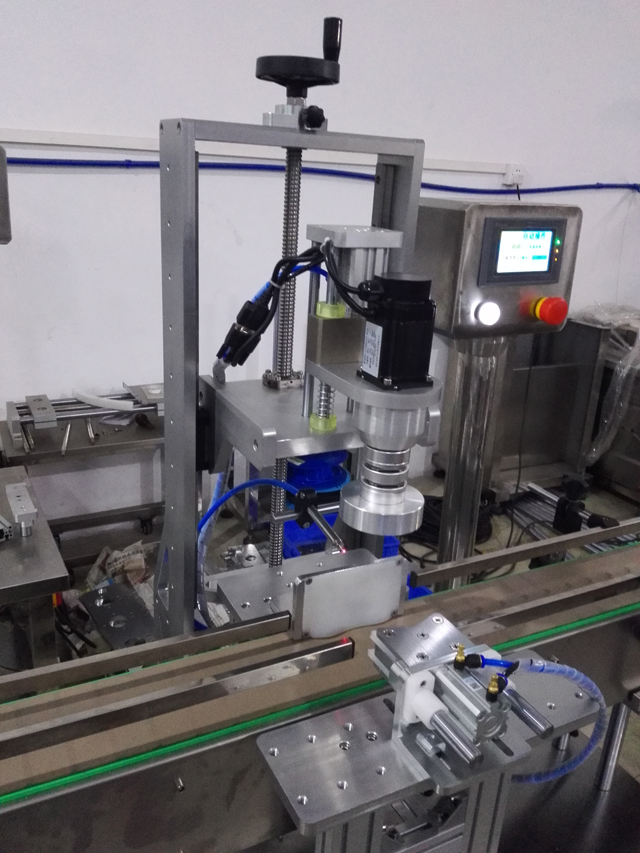

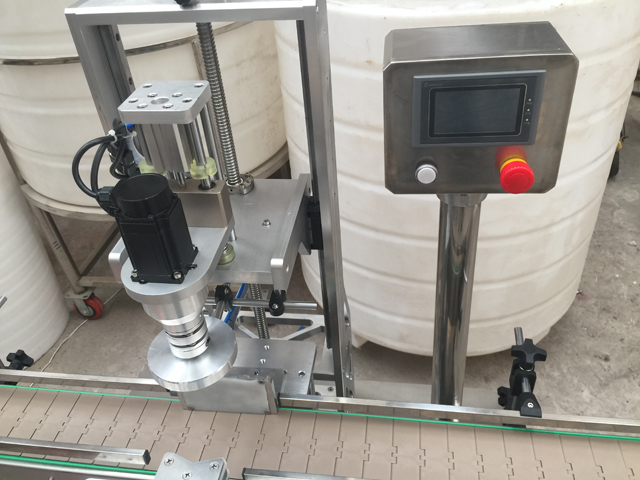

Pregled stroja za zatvaranje s jednom glavom opreme
Od nehrđajućeg čelika, stroj je otporan na koroziju i jednostavan za čišćenje. S kompaktnom strukturom, zauzima mali prostor. Dok, uz visoku učinkovitost i pouzdanost, to je stroj s visokom automatizacijom koji zahtijeva samo jedno operativno osoblje. To je oprema za automatsko punjenje i zatvaranje koja kombinira mehanizam, električnu energiju i pneumatiku u jedno.
Tehnički parametri
- Broj modela: VK-SCC
- Primjenjiva visina boce: 60-380 mm
- Primjenjivi promjer grla boce: 16-50 mm
- Napon motora: 220v (prilagođavanje)
- Snaga motora: 0.37kw
- Kapacitet proizvodnje: 1200-1500 boca/sat
- Veličina stroja: 600*210*900mm
- Pakiranje: Drveni karton
- Težina stroja: 140 kg

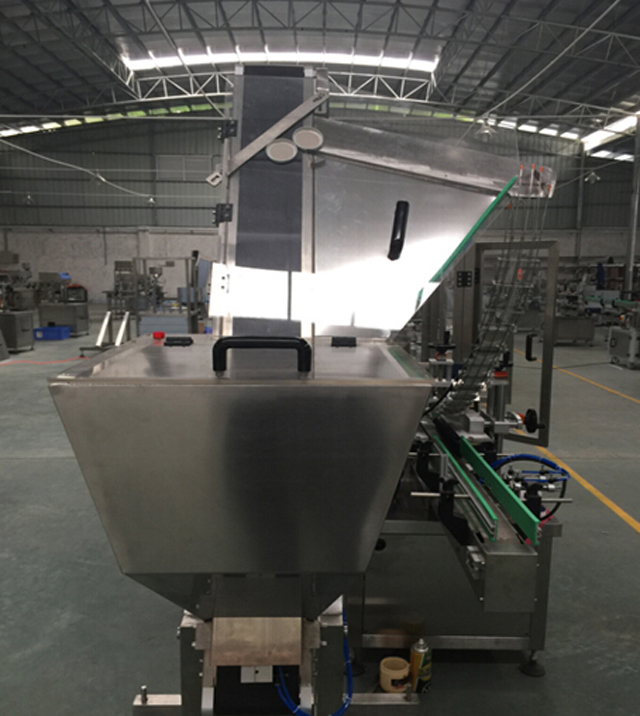

(Napomena: Stroj se ubacuje rukom radnika za čep na staklenkama; opcionalno je odabrati sustav automatskog dodavanja čepova čije su slike prikazane dolje)
Ugradnja opreme
Stroj ne zahtijeva prethodno ukopane sidrene vijke. Nakon što se raspakira, postavite cijeli stroj na čvrst i ravan pod, a zatim podesite visinu vijka nožice stroja.
Upotrijebite mjerač razine za ispravljanje nagiba kako biste bili sigurni da svaka noga ima ravnomjeran teret. Nakon završetka podešavanja spojite i dobro učvrstite crijevo za dovod vode, crijevo za pražnjenje otpada, napajanje i izvor zraka.
Upotreba i rad (funkcije ploče)

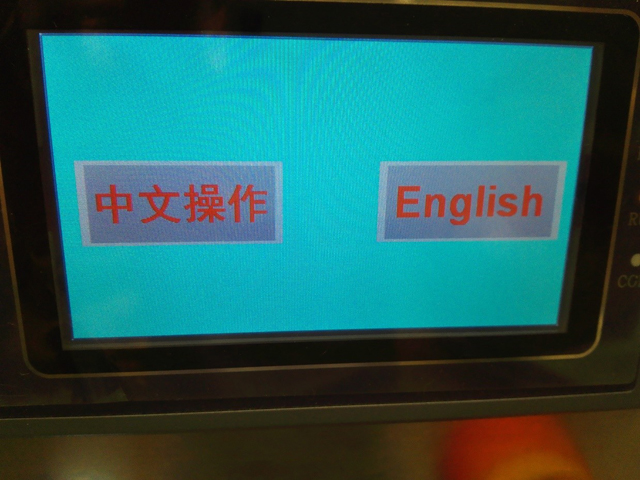

1. Uključite glavni prekidač napajanja i prekidač na desnoj strani kućišta opreme, a zatim sučelje čovjek-računalo prikazuje početni ekran kao što je prikazano u nastavku:

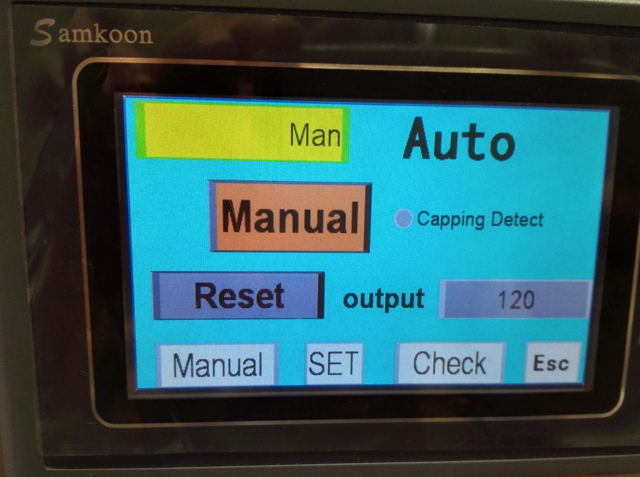

2. Kliknite na jednu od ikona i zaslon će se pomaknuti dolje:

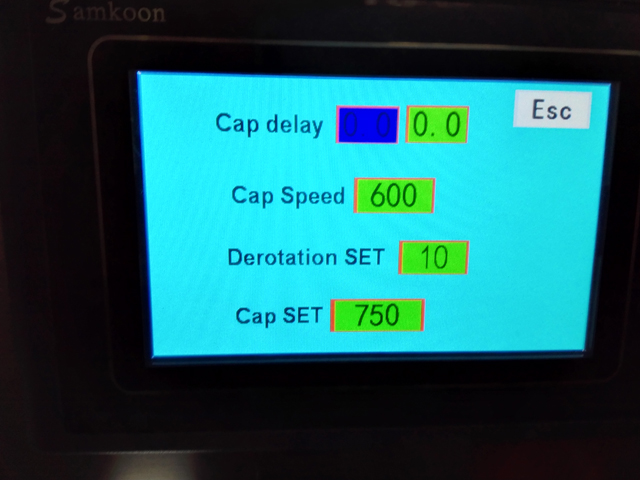

3.0 Pritisnite SET za ulazak u ekran ispod:
3.1 Odgoda zatvaranja znači kada se osjeti boca, odgoda počinje do sljedećeg kretanja. Olakšava prilagodbu boca različitih veličina.
3.2 Brzina zatvaranja je brzina rotacije motora za zatvaranje. Postavka zatvaranja prikazuje vrijednost pulsa koja pokazuje vrijeme zatvaranja i položaj zatvaranja. Radni tijek zatvaranja ide od štipanja boce—položaj zatvaranja-čepa se nastavlja—odsijecanje boce. Kada je odgoda ograničenja 0, to znači da odgoda nije postavljena.

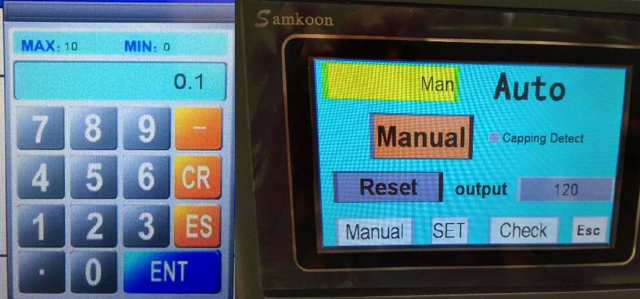

4.0 Pritisnite odgovarajući okvir znamenki s desne strane parametara i ispod će se pojaviti ekrani za podešavanje parametara, gdje je CR za brisanje, ES za postojeće i Enter za potvrdu. Kada kliknete Ručno, način rada će se prebaciti na automatski način rada, a stroj će raditi automatski.

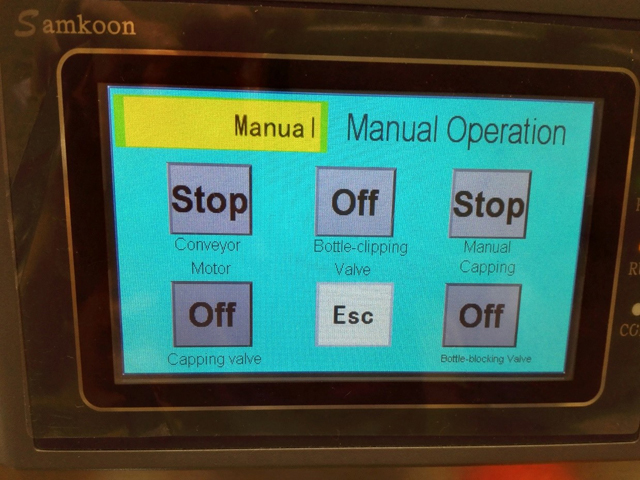

5.0 Vratite se na zaslon s izbornikom i kliknite Ručno na dnu zaslona za ulazak u zaslon ispod. Ako su potrebne zasebne ručne operacije, kliknite odgovarajuće prekidače za nastavak.

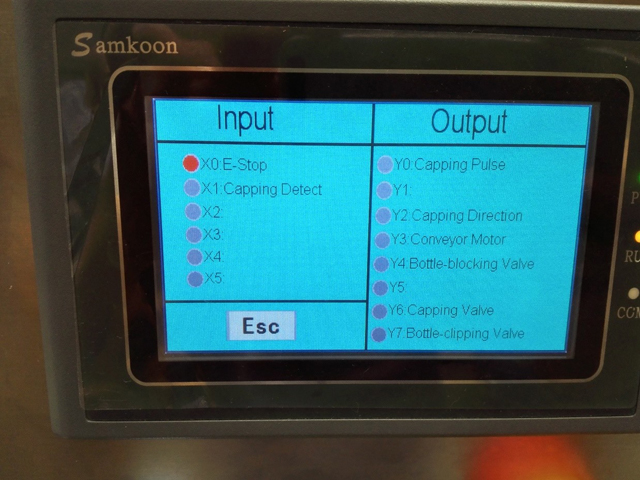

6.0 Vratite se na zaslon izbornika i kliknite Provjeri za ulazak na zaslon ispod. Kada je indikator uključen, pokazuje da odgovarajući ulaz na PLC-u ima ulaz signala. Pogledajte ekran ispod:
Tijek rada
Prije pokretanja stroja | Zaslon osjetljiv na dodir prikazuje početni zaslon | |
Odaberite jezik | Zaslon se pretvara u zaslon izbornika | |
Pritisnite Ručno na dnu zaslona | Zaslon prelazi u ručni način rada | Tijekom ručnog rada, pritisnite odgovarajući broj na tipkovnici tijekom puštanja u pogon |
Pritisnite Automatski | Zaslon prelazi u automatski način rada | Kliknite automatski početak, pokrenut će se svi postupci |
Pritisnite hitno zaustavljanje | Pod hitnim zaustavljanjem | Pritisnite tipku za hitno zaustavljanje ako se tijekom proizvodnje pojave bilo kakve nepravilnosti i ponovno je pritisnite kada se nepravilnosti riješe |

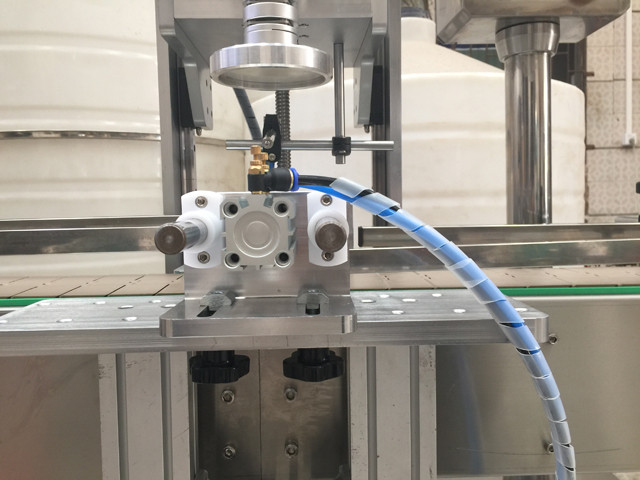

Puštanje u pogon klipsanja boca | Na dvije strane transportera nalaze se vijci za pričvršćivanje cilindra za spajanje boca. Kada se šesterokutna nasadna matica M8 i zvjezdasta ručka olabave, mogu se pomicati naprijed i nazad kako bi se boca fiksirala na ručki uređaja za stezanje boce | Zategnutost stezaljke boce ne smije biti dva puta čvrsta ili previše labava, ali mora biti odgovarajuća |

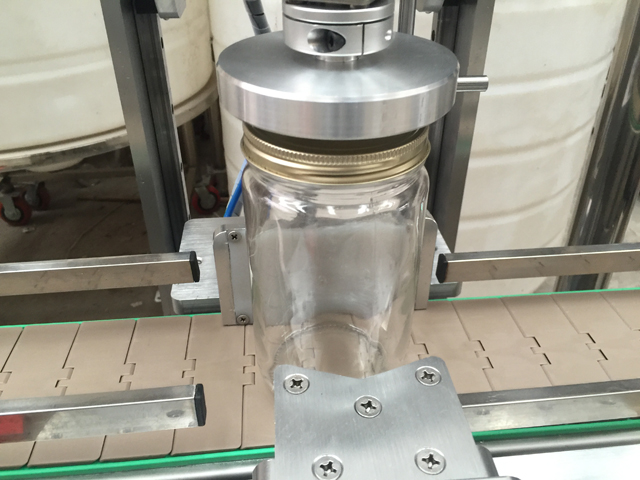

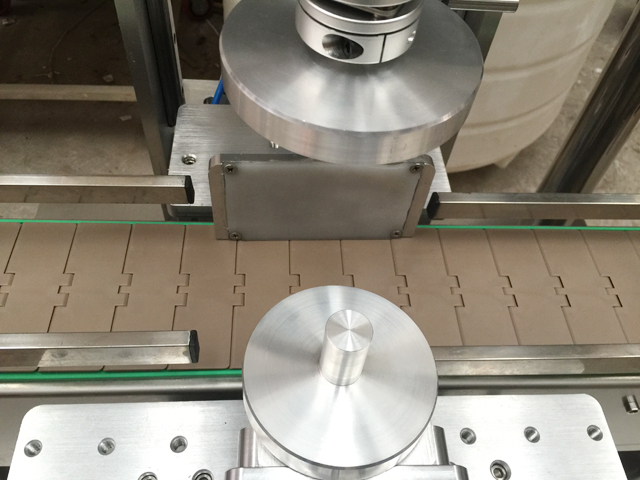

Zatvaranje puštanje u rad | Otpustite gumb zvjezdaste ručke i okrenite dršku na stražnjoj strani stroja na | Tijekom zatvaranja, kontakt glave za zatvaranje i čepa boce ne smije biti previsok ili nizak |
Ilustracije PLC ulaza i izlaza
Detektiranje čepa X1: kada se osjeti boca, indikator X1 će biti uključen. Zatim počinje odgoda, a šišanje i zatvaranje boca počinje nakon završetka odgode.
X0 E-stop: Tijekom normalne situacije, indikator X0 će biti isključen. Kada se pritisne, stroj će se zaustaviti i svi pokreti će se vratiti na izvorne.
Y0 Capping Pulse: kada je indikator Y0 uključen, pokazuje da postoji puls.
Smjer zatvaranja Y2: kada je indikator Y2 uključen, pokazuje da je smjer zatvaranja na djelu.
Y3 motor pokretne trake: kada je indikator Y3 uključen, pokretna traka radi.
Y4 ventil za blokiranje boce: kada je indikator Y4 uključen, pokazuje da cilindar za spajanje boce radi.
Y6 zatvarajući ventil: Kada je indikator Y6 uključen, pokazuje da zatvarajući ventil radi.
Y7 Ventil za spajanje boce, kada je indikator Y7 uključen, pokazuje da cilindar za klip boce radi.
Uobičajene greške i rješavanje problema
NE | Greške | Mogući uzroci | Rješenja |
1 | Indikator napajanja Ne svijetli ili svijetli indikator napajanja, ali stroj se ne pomiče | Nema problema s napajanjem ili gubitkom faze | Provjerite ima li problema s dolaznim napajanjem i napajanjem u ormariću. |
2 | Cilindar se ne pomiče ili se pomiče nenormalno | Ima li dovoda zraka | Otvorite dovod zraka |
Nema napona s elektromagnetskim ventilom | Provjerite status strujnog kruga tako da prvo provjerite postoji li napajanje s odgovarajućom radnom stanicom u ormariću. Ako postoji, provjerite vanjski krug. | ||
Prigušni ventil s neprikladnim podešavanjem | Podesite položaj vrijednosti leptira za gas tako da kada se okreće u smjeru kazaljke na satu, cilindar ubrzava; kada se okreće u smjeru suprotnom od kazaljke na satu, brzina cilindra se smanjuje. | ||
Jesu li parametri postavke vremena odgovarajući ili 0. | Resetirajte postavke vremena | ||
3 | Poklopac nije čvrst | Zatvaranje boce nije čvrsto ili se vrti ili je vrijeme zatvaranja prekratko | Podesite uređaj za stezanje boce ili povećajte vrijeme zatvaranja |

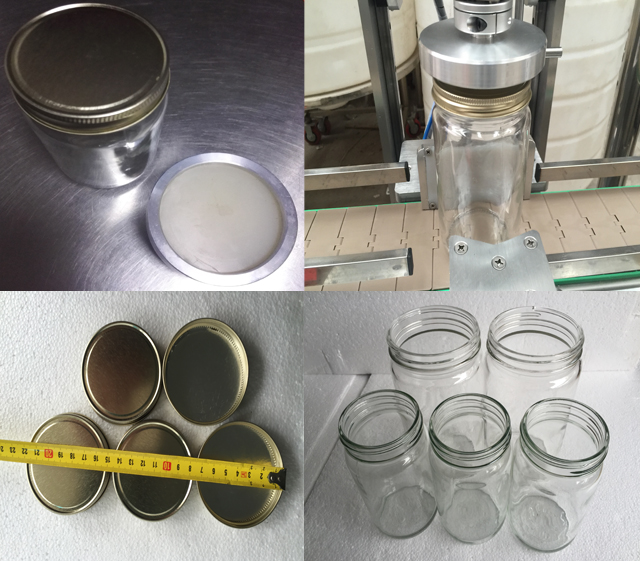

Zatvaranje boca i uzoraka
