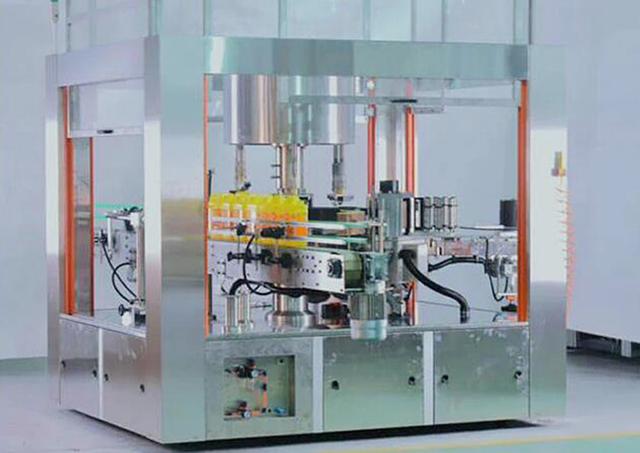

Automatska oprema za označavanje vrućim ljepilom s jednom stanicom

• Model: VK-HMGL-S
• Snaga: Trofazna 380V 50 Hz 3000W
• Duljina: 3650 mm
• Širina opreme: 1450 mm
• Brzina pokretne linije: 20m/min (brzina pokretne linije može se prilagoditi prema stvarnim uvjetima proizvodnje)
• Način podešavanja brzine: Sekcijsko podešavanje brzine
• Maksimalna brzina naljepnice: 60 m/min Maksimalna brzina naljepnice: 20 kom/min
• Točnost označavanja: ±1 mm (zahtijeva pogrešku veličine boce kupca unutar ±0,3 mm)
• Veličina proizvoda: četvrtasta boca
• Maksimalna širina naljepnice: 160 mm
• Maksimalna duljina naljepnice: 600 mm
• Maksimalni promjer naljepnice: 600 mm Promjer jezgre papira: 152 mm
• Ukupna težina stroja: oko 1200 kg

Pogledaj Video

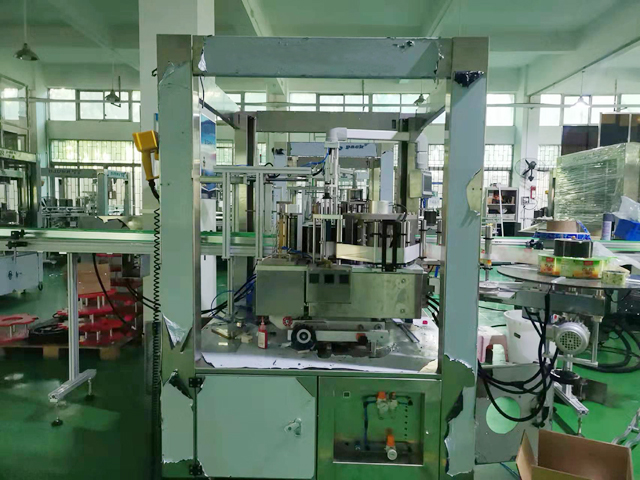

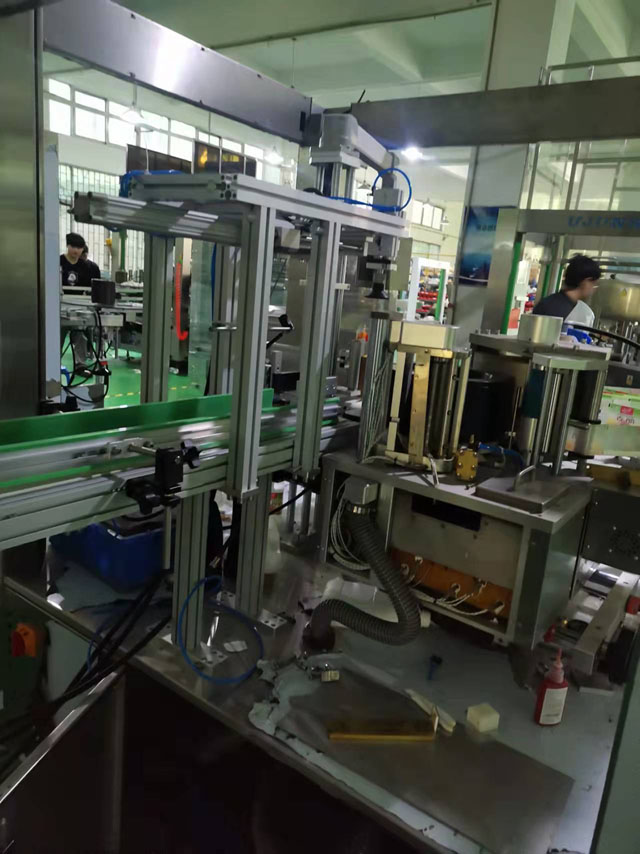

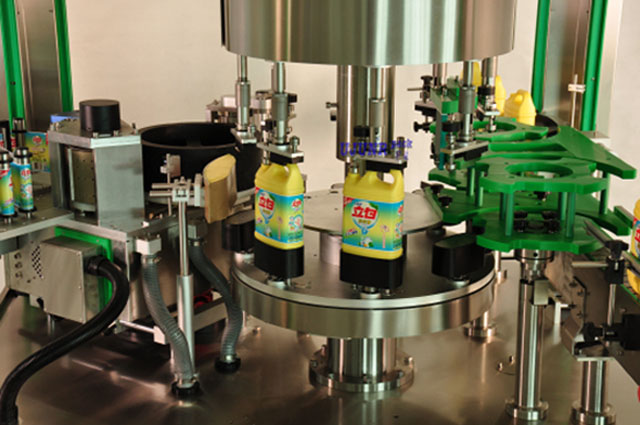

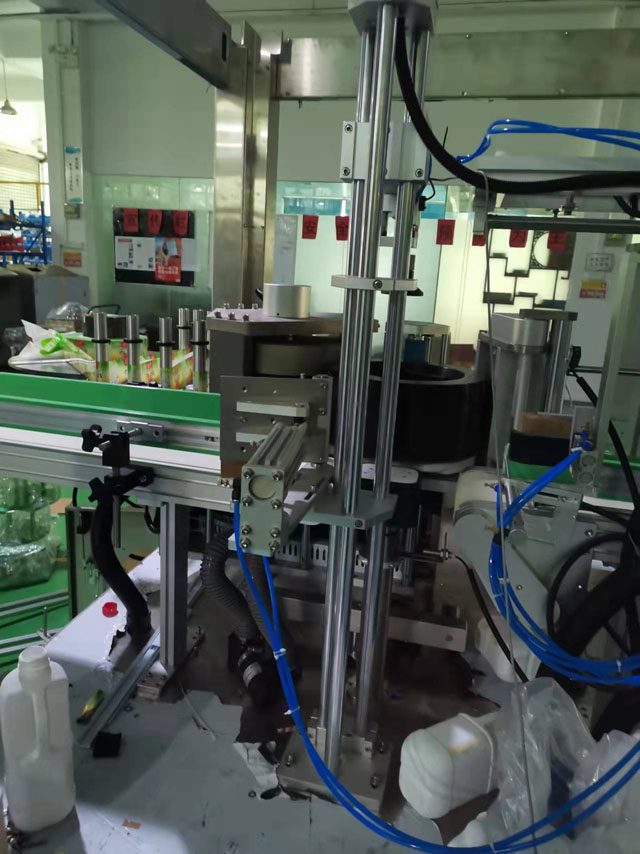

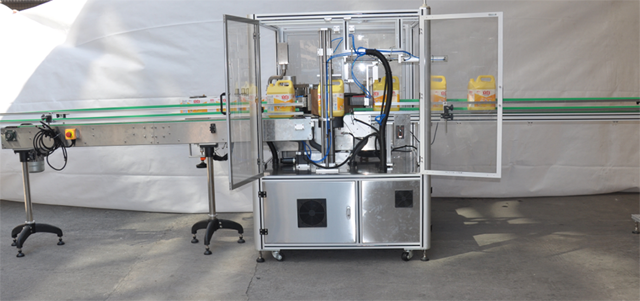

Ovo je novi OPP stroj za označavanje kontinuiranim vrućim ljepilom. Može automatski prilagoditi ulaz i izlaz spremnika; Spremnici koji su odvojeni vijkom za odvajanje boca i drže se na udaljenosti prema razmaku zvjezdastog kotača prenose se na okretnu ploču spremnika. Nakon što je spremnik fiksiran mehanizmom za prešanje boce i sjedištem kalupa spremnika, spremnik se počinje okretati određenom brzinom, a boca se mehanički unaprijed pozicionira tijekom rotacije proizvoda. Naljepnica je označena na određenom mjestu.

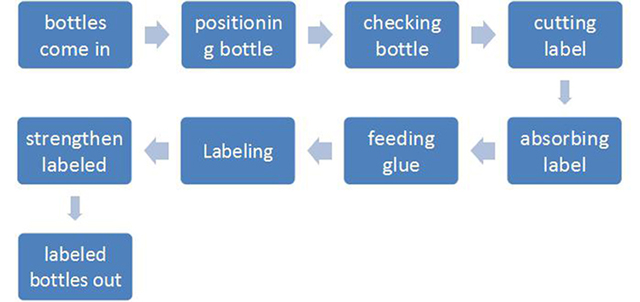

Radni proces opreme za označavanje vrućim ljepilom:

Kada spremnik dosegne položaj detekcije električnog oka, računalo kontrolira sustav za isporuku naljepnice kako bi isporučio naljepnicu. Kada je isporuka naljepnice završena, rezač velike brzine reže naljepnicu. Točnost i stabilnost označavanja osigurana je uz pomoć Sanyo malog inercijskog servo motora velike brzine.

Izrezane naljepnice šalju se u sustav za lijepljenje koji nanosi ljepilo na prednji i stražnji rub naljepnice. Ova metoda lijepljenja troši najmanju potrošnju termotaljivog ljepila.

Kada se zalijepljena naljepnica prenese u položaj za naljepnicu, naljepnica se može točno i učinkovito zalijepiti za spremnik. Budući da je spremnik u rotirajućem stanju tijekom procesa prijenosa, naljepnica se može glatko i čvrsto pričvrstiti na spremnik. Ljepljiva traka na kraju dimenzioniranja može stvoriti dobro preklopno brtvljenje naljepnice, dovršavajući postupak označavanja.

Glavni dio

O: Domaćin

• Servo sustav Sanyo
• Sanyo servo pogonski sustav
• FLEXEM 7-inčni HMI
• Pansonic senzor naljepnica u boji visoke rezolucije
• Pansonic senzor za lijepljenje visoke rezolucije i detekciju nedostatka
• Pansonic senzor za detekciju proizvoda
• Pansonic senzor pritiska

B: Mehanički dio

• Prijenosni mehanizam: 90W tajvanski Chenggang motor
• Pokretna traka: industrijska pokretna traka na bazi filma
• Glavni motor: 1500W talijanski BOEM AC motor (s originalnim BOEM reduktorom)
• Mehanizam za odvajanje boca: Cilindrični mehanizam za odvajanje boca bez poluge
• Mehanizam za pozicioniranje: Pozicioniranje i označavanje koračnog motora
• Mehanizam za etiketiranje: koračni motor pokreće bocu i vrši etiketiranje tijekom rotacije
• Mehanizam za isporuku naljepnica: Yujun servo sustav za isporuku filma (pogon servo motora velike brzine)
• Mehanizam za prešanje: sklop četke
• Mehanizam za vođenje boce: Profilna vodilica s dvostrukim koordinatnim podešavanjem
• Sustav za dovod ljepila: Yujun specijalizirani sustav za dovod vrućeg ljepila (njemački Siemensov kontrolni sustav) kako bi se osigurala točnost i ujednačenost nanošenja ljepila

Sigurnosna zaštita opreme za nanošenje vrućih naljepnica:

• Sigurnosna zaštita: zatvorite zaštitna vrata.
• Alarm o nedostatku naljepnice: Postavite alarm kada naljepnica ponestaje da podsjeti operatera da zamijeni naljepnicu
• Alarm za manjak boca: kada postoji manjak boca, oprema će se zaustaviti i alarmirati; kada ima boca, automatski će nastaviti proizvodnju, što je zgodno za on-line proizvodnju

Označavanje nedostajućeg alarma

• Detekcija tlaka zraka: Kada tlak zraka ne zadovoljava proizvodne zahtjeve, oprema će se automatski isključiti.
• Detekcija vakuuma: Kada vakuum ne zadovoljava proizvodne zahtjeve, oprema će se automatski isključiti.
• Detekcija temperature: Kada temperatura taljivog ljepila ne zadovoljava proizvodne zahtjeve, oprema će se automatski isključiti.

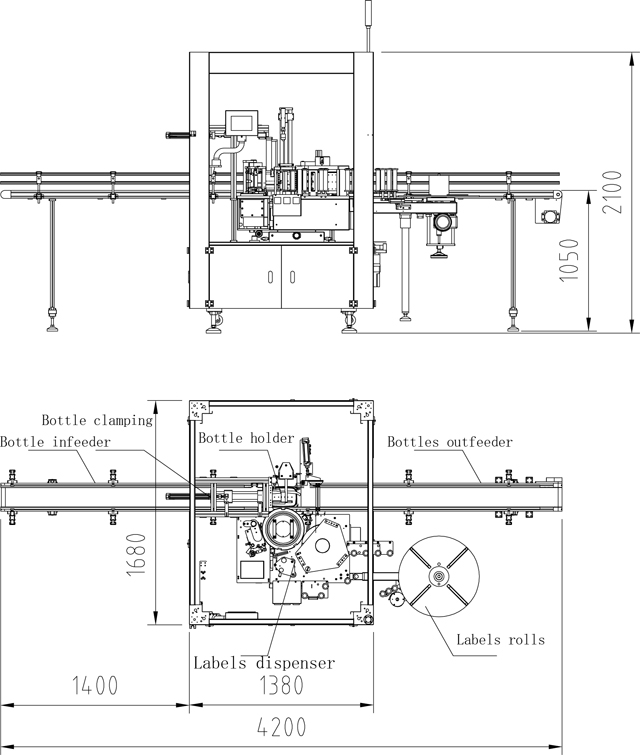

Tehnički parametar

• Model: VK-HMGL-S
• Snaga: Trofazna 380V 50 Hz 3000W
• Duljina: 3650 mm
• Širina opreme: 1450 mm
• Brzina pokretne linije: 20m/min (brzina pokretne linije može se prilagoditi prema stvarnim uvjetima proizvodnje)
• Način podešavanja brzine: Sekcijsko podešavanje brzine
• Maksimalna brzina naljepnice: 60 m/min Maksimalna brzina naljepnice: 20 kom/min
• Točnost označavanja: ±1 mm (zahtijeva pogrešku veličine boce kupca unutar ±0,3 mm)
• Veličina proizvoda: četvrtasta boca
• Maksimalna širina naljepnice: 160 mm
• Maksimalna duljina naljepnice: 600 mm
• Maksimalni promjer naljepnice: 600 mm Promjer jezgre papira: 152 mm
• Ukupna težina stroja: oko 1200 kg

Napomena:

• Snaga: 14Kw
• Potrošnja plina: 6Kg, 8L/min;
• Napon napajanja: trofazni 380V
• Kapacitet proizvodnje: 1200 boca/sat

pojedinosti

Sljedeća tablica je detaljan popis glavnih električnih komponenti svake opreme za označavanje vrućim ljepilom.

Što je vruće ljepilo?

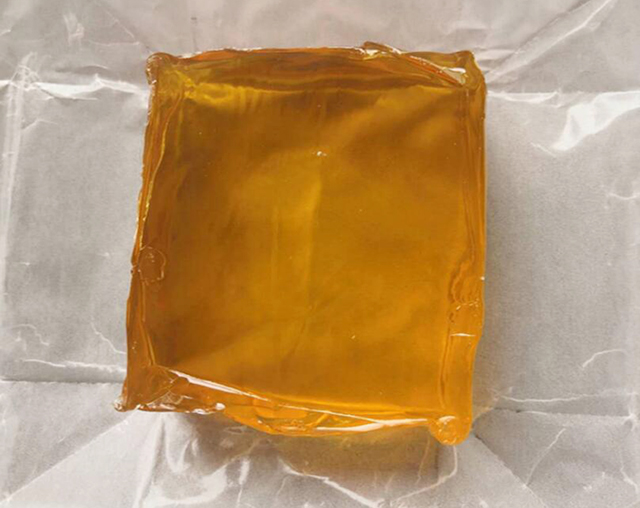

Vruće ljepilo (HMA), također poznato kao vruće ljepilo, oblik je termoplastičnog ljepila koje se obično prodaje kao čvrsti cilindrični štapići različitih promjera dizajnirani za nanošenje pomoću pištolja za vruće ljepilo. Pištolj koristi kontinuirani grijaći element za topljenje plastičnog ljepila, koje korisnik gura kroz pištolj mehaničkim okidačem na pištolju ili izravnim pritiskom prsta. Ljepilo istisnuto iz zagrijane mlaznice u početku je dovoljno vruće da može izazvati opekline, pa čak i mjehuriće na koži. Ljepilo je ljepljivo kada je vruće i stvrdnjava se za nekoliko sekundi do jedne minute. Vruća ljepila se također mogu nanositi uranjanjem ili raspršivanjem, a popularna su među hobistima i obrtnicima za pričvršćivanje i kao jeftina alternativa lijevanju smolom.

U industrijskoj upotrebi, vruća ljepila imaju nekoliko prednosti u odnosu na ljepila na bazi otapala. Hlapljivi organski spojevi su smanjeni ili eliminirani, a korak sušenja ili stvrdnjavanja je eliminiran. Vruća ljepila imaju dugi vijek trajanja i obično se mogu odložiti bez posebnih mjera opreza. Neki od nedostataka uključuju toplinsko opterećenje supstrata, ograničavanje upotrebe na supstrate koji nisu osjetljivi na više temperature i gubitak čvrstoće veze na višim temperaturama, sve do potpunog taljenja ljepila. To se može smanjiti upotrebom reaktivnog ljepila koje se nakon skrućivanja dalje stvrdnjava npr. vlagom (npr. reaktivni uretani i silikoni) ili se stvrdnjava ultraljubičastim zračenjem. Neki HMA možda neće biti otporni na kemijske napade i vremenske uvjete. HMA ne gube debljinu tijekom skrućivanja; ljepila na bazi otapala mogu izgubiti do 50-70% debljine sloja tijekom sušenja.

Primjene HMA

Vruća ljepila su brojna koliko i svestrana. Općenito, vruće taline se nanose ekstrudiranjem, valjanjem ili raspršivanjem, a visoka viskoznost taline čini ih idealnim za porozne i propusne podloge. HMA su sposobni za lijepljenje niza različitih podloga uključujući: gumu, keramiku, metale, plastiku, staklo i drvo.

Danas su HMA (topla ljepila) dostupna u nizu različitih vrsta, što omogućuje upotrebu u širokom rasponu primjena u nekoliko industrija. Za korištenje u hobi ili obrtničkim projektima kao što je sastavljanje ili popravak pjenastih modela zrakoplova na daljinsko upravljanje i umjetnih cvjetnih aranžmana, u primjeni ljepila koriste se štapići za topljenje i pištolji za vruće ljepilo. Za upotrebu u industrijskim procesima, ljepilo se isporučuje u većim štapićima i pištoljima za ljepilo s višim brzinama taljenja. Osim hot melt štapića, HMA se može isporučiti u drugim formatima kao što su granulirani ili snažni hot melt blokovi za bulk melt procesore. Veće primjene HMA tradicionalno koriste pneumatske sustave za opskrbu ljepilom.

Primjeri industrija u kojima se koristi HMA uključuju:

• Zatvaranje preklopa valovitih kutija i kartonskih kutija u industriji pakiranja.
• Lijepljenje hrpta u knjigovežnici
• Primjene za omatanje profila, sastavljanje proizvoda i laminiranje u industriji obrade drva
• Jednokratne pelene izrađene su upotrebom HMA, spajajući netkani materijal i na stražnju podlogu i na elastiku.
• Mnogi proizvođači elektroničkih uređaja također mogu koristiti HMA za pričvršćivanje dijelova i žica ili za osiguravanje, izolaciju i zaštitu komponenti uređaja.
