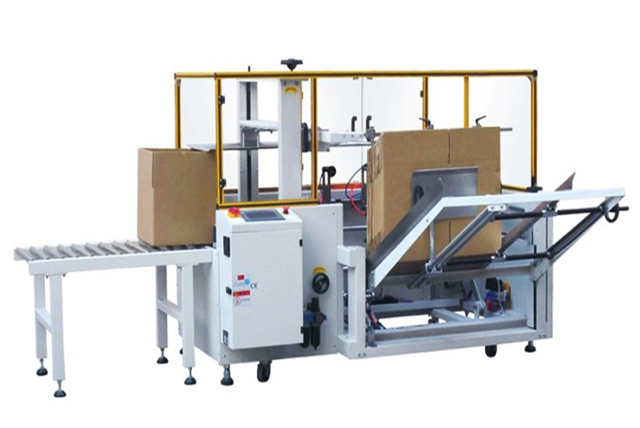

Automatski stroj za zatvaranje dna vertikalne kutije za oblikovanje kutije

Automatski vertikalni stroj za zatvaranje dna kartonske kutije

Oprema za automatsko zatvaranje kartona
Napon (V/Hz): AC 220/50
Snaga (W): 220
Tlak plina (Mpa): 6-7kg
Maks. Veličina kartona (Š×V) (mm): 500*400*400 mm
Min. Veličina kartona (Š×V) (mm): 250*150*100 mm
Brzina trake (m/min): 24
Ljepljiva traka: Korištena BOPP ljepljiva traka bez vode ili PVC ljepljiva traka
Visina stola (mm): 600 mm
Širina ljepljive trake (mm): 60 (Bit će promjena u minimalnoj veličini kartona ako koristite traku širine 48 mm ili 76 mm)
Vanjske dimenzije (D×Š×V) (mm): 2000*1900*1450 mm
Neto težina (kg): 480 kg

Strojem se lako rukuje i održava, uz jednostavnu strukturu i visoku kvalitetu, zbog čega se široko koristi u raznim industrijama.

Sigurnosne mjere opreza

1. Operater i osoblje za održavanje trebaju pažljivo pročitati priručnik za uporabu prije rada i održavanja ovog stroja.

2. Operater se mora držati podalje od stražnje sklopive ploče kako bi izbjegao ozljede.

3. Struja i plin moraju biti zatvoreni prilikom postavljanja trake i obavljanja dnevnog održavanja.

4. Strojem može upravljati samo obučeno osoblje.

Izvedba / značajke

Jednostavan rad, stroj se može koristiti zasebno i kombinirati s linijom za pakiranje.

Vertikalno skladištenje, kartoni se mogu dodati u bilo kojem trenutku bez zaustavljanja stroja.

Prikladno za oblikovanje i zatvaranje kartona iste veličine.

Ručno prilagodite za promjenu veličine kartona (završetak za 2-3 minute).

Napredni sustav kontrole indukcije fotoelektričnosti.

Racionalno dizajniran, proces oblikovanja, preklapanja i brtvljenja ostvaruje se istovremeno.

Sigurnosni sustav rezača za sprječavanje uboda rezačem u ruke.

Izrađen za teške uvjete rada, od čelika i nehrđajućeg čelika.

Opremljen PLC sustavom, štedi rad i jednostavan je za rukovanje.

Usvojena međunarodna napredna tehnologija, s uvezenim dijelovima i električnim komponentama, ovaj stroj ima stabilne performanse i dug životni vijek.

Opcije stroja za pakiranje za postavljanje kartona:

Verzija od nehrđajućeg čelika;
Vrsta brtvljenja toplim ljepilom
Desna ili lijeva ruka;
Navedena boja stroja
Navedena marka pneumatskih i električnih elemenata
Otvoreni sigurnosni alarm, funkcija zaustavljanja stroja
Izolirajte električni ormarić
glava trake od 2 i 3 inča;
Kontrola niskog napona 24V

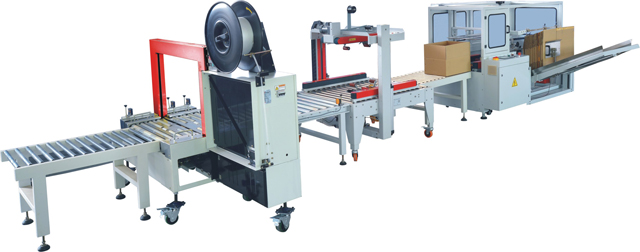

Potpuno automatski strojevi za brtvljenje gornjeg dijela kutije automatizirana linija:

Osnovni parametar

Napon (V/Hz)	AC 220/50 (može se podesiti s američkim napajanjem)
Snaga (W)	220
Tlak plina (Mpa)	6-7 kg
Maks. Veličina kartona (Š×V) (mm)	500400400 mm
Min. Veličina kartona (Š×V) (mm)	250150100 mm
Brzina trake (m/min)	24
Korištena ljepljiva traka	BOPP bezvodna ljepljiva traka PVC ljepljiva traka
Visina stola (mm)	600 mm
Širina ljepljive trake (mm)	60 (Bit će promjena u minimalnoj veličini kartona ako koristite traku širine 48 mm ili 76 mm)
Vanjske dimenzije (D×Š×V) (mm)	200019001450 mm
Neto težina (kg)	480 kg

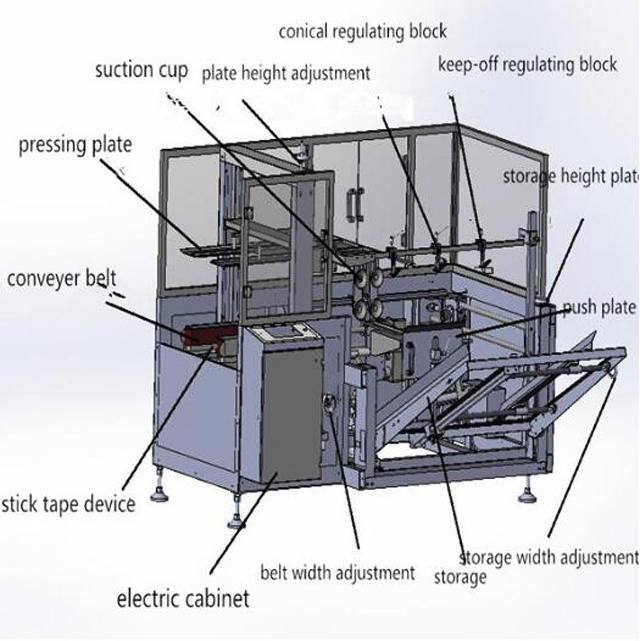

Ilustracija stroja za postavljanje kartona

Kvarovi i rješenja na opremi za brtvljenje dna kutije:

Kvar i rješenje brtvila
Br	Kvar	Mogući razlog	Otopina
1	Ljepljiva traka se ne može odrezati	Flaster za razvrtanje nije dovoljno oštar. Zupci razvrtala su zaglavljeni vezom.	Promijenite zakrpu za razvrtanje. Operite zakrpu za razvrtanje
2	Ostaje rep nakon što je ljepljiva traka odrezana.	Flaster za razvrtanje nije dovoljno oštar. Na ležištu razvrtala nalazi se vreteno. Vučna opruga je previše labava.	Provjerite je li matica na ležištu razvrtača previše labava ili nije. Podmažite maticu ako je potrebno.
3	Ljepljiva traka se ne može u potpunosti zalijepiti za kutiju.	Glavna opruga je previše labava i ima ljepila na osi valjka. Ljepljiva traka je diskvalifikacija	Podesite povlačenje glavne opruge i očistite valjak. Promijenite ljepljivu traku
4	Karton je zaključan na sredini.	Matica na kotačiću za lijepljenje je previše zategnuta, podešavanje visine linije za transport kartona nije prikladno, a glavna opruga je prečvrsta.	Otpustite kotačić za lijepljenje, regulirajte maticu, ponovno namjestite visinu i olabavite glavnu oprugu.
5	Ljepljiva traka se reže tijekom brtvljenja.	Flaster za razvrtanje predugo strši.	Spustite mjesto zakrpe za razvrtanje.
6	Ljepljiva traka je često van staze.	Pritisak valjka za vođenje na karton nije jednak.	Ponovno namjestite razmak valjka za vođenje.
7	Ljepljiva traka nije na središnjoj liniji.	Kotač protiv povrata je slomljen.	Promijenite anti-retrors.
8	Postoji abnormalnost tijekom pečaćenja.	Ima prašine na sjedalu osovine.	Očistite i podmažite sjedište osovine.
9	Postoji isticanje prije pečaćenja i zastor nakon pečaćenja.	Brzina različitih traka je različita, a karton nije na pravom mjestu kada se gura u stroj.	Podesite povlačenje svake transportne linije da bude dosljedno tako da se kutija može staviti na pravo mjesto.
10	Nakon brtvljenja ostaje zastor	naprezanje ljepljive trake je preveliko
