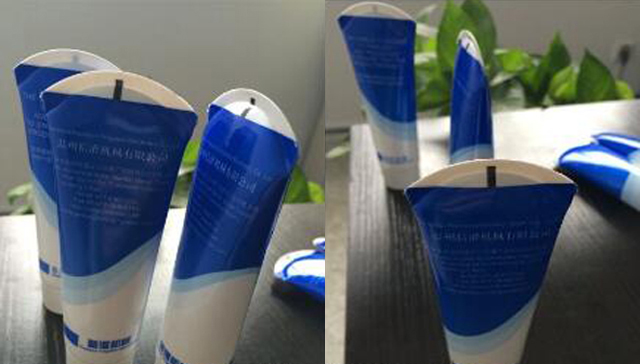

Stroj za brtvljenje za punjenje zakrivljenih cijevi Specijalni zaptivač za krajeve cijevi

• Model: VK-TFS-009H
• Maksimalni volumen spremnika za punjenje: 65L; E opremljen regulatorom razine tekućine, s izlaznim signalom pneumatske ili električne pumpe i dvospratnim spremnikom za grijanje po izboru
• Cilindar za punjenje: dostupne su 3 veličine cilindra za punjenje: 20Ø mm cilindar za punjenje za punjenje 3~40cc volumena; 45Ø mm cilindar za punjenje za punjenje 20~200c volumena; Cilindar za punjenje 61Ø mm za punjenje volumena 30~330cc
• Radna stanica: Rotacijska radna stanica, 12 stanica, opremljena cam kontrolerom; Uređaj za brtvljenje STRONG Brand Uređaj za brtvljenje
• Brzina: 30~70 kom./min, ovisno o promjeru cijevi i volumenu punjenja
• Glavni pogonski motor: 1 KS motor promjenjive brzine; Motor za miješalicu 1/4 HP motor promjenjive brzine ili 90W soeed regulacijski motor (za opciju)
• Napajanje: 220V x 1Px 50/60 HZ, interni transformator 220V x 3Px 50/60 HZ
• Tlak dovoda zraka: 5~8 Kg/cm2,
• Potrošnja: 250l/min
• Opremljen vodenim filtrom za komprimirani zrak
• Dimenzija: 2250x 1450x 2200 m/m
• Težina NW/GW: 800/ 950 Kg

Pogledaj Video

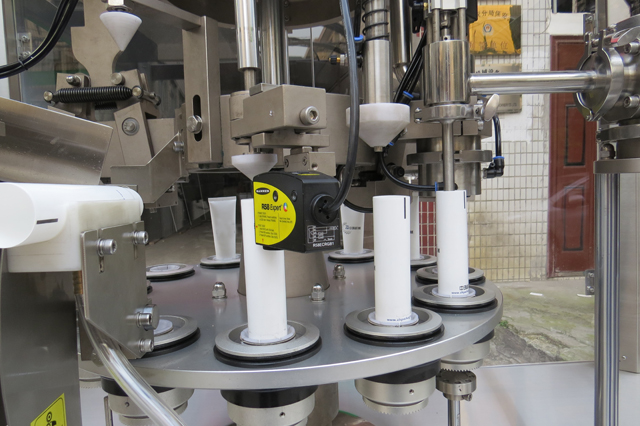

Procesi dodavanja cijevi, punjenja, brtvljenja, podrezivanja cijevi, upisivanja serijskog broja su automatski. Krajnji proizvodi bit će izbačeni iz lijevka za izbacivanje. Koristite kontaktni tip grijača za brzo brtvljenje cijevi. Prikladno za cijevi od meke plastike, laminirane plastične cijevi, aluminijske laminirane cijevi.

Prednost prilagođenog stroja za brtvljenje punjenja cijevi zakrivljenih strojeva za brtvljenje punila cijevi

1. Ovaj stroj je opremljen programski kontroliranim sučeljem čovjek-stroj s jedinicom zaslona osjetljivim na dodir i PLC kontrolama, jednostavnim za podešavanje i rad. Sučelje čovjek-stroj može prilagoditi brzinu glavnog pogonskog motora, koračnog motora i pogonskog motora za mješalicu i potrebnu količinu.

2. Funkcija sigurnosne zaštite: U slučaju bilo koje pojave sljedećeg: temperatura preniska, tlak zraka prenizak, cijevi koje se pune su previsoke ili niske, sigurnosna vrata su otvorena, moment motora je previsok, nedovoljan volumen punjenja unutar cijevi ili priključeni stroj za crtanje nije u funkciji itd., signal povezanog kvara bit će poslan na LED zaslon kako bi se obavijestio operater za ispravak, tako da se može kontrolirati kvaliteta brtvljenja i količina proizvodnje. Spremnik je opremljen automatskim mješačem koji pomaže da proces punjenja bude lakši. Opcijski spremnik za punjenje s temperatorom i funkcijom kontrole razine tekućine dostupan je za odabir.

3. Epruvete pakirane u kutiju mogu se automatski ubaciti na držače epruveta posebnim uređajem za ubacivanje. Ovaj stroj je opremljen brzim uređajem za punjenje cijevi i posebnim uređajem za čišćenje kojim se može upravljati koračnim motorom s elementom fotoćelije za lociranje točnog položaja cijevi; i uređaj za punjenje.

4. Opremljen sigurnosnim uređajem. Ako na držaču cijevi nema dostupne cijevi, neće se izvršiti nikakva radnja punjenja. Ako je bilo koja cijev postavljena previsoko ili prenisko, stroj će se zaustaviti. Tijekom postupka punjenja cijevi se mogu podizati i spuštati.

5. Stroj je opremljen kućištem izrađenim od nehrđajućeg čelika kako bi se spriječila bilo kakva kontaminacija uslijed bilo kakvog ljuštenja bilo kakvog premaza.

6. Opremljen sigurnosnim akrilnim poklopcem za sprječavanje opasnosti od ozljeda osoblja ili kontaminacije bilo kojim stranim tijelom iz higijenskih razloga.

7. Svi dijelovi stroja koji su u kontaktu s materijalom za punjenje izrađeni su od nehrđajućeg čelika SUS 316.

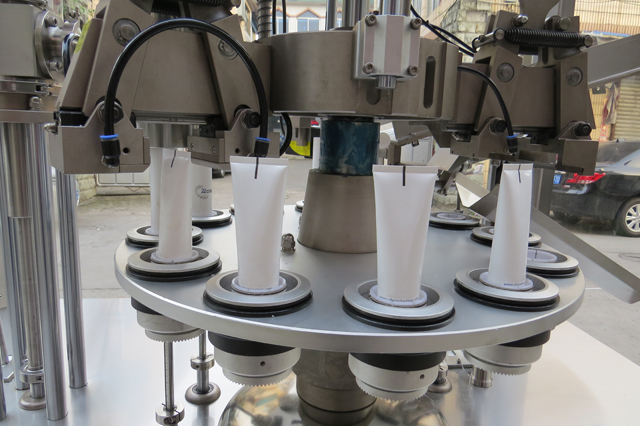

8. Opremljen cam kontrolerom s 12 radnih stanica. Velika brzina, jednostavan rad i niska stopa kvarova. Promjena radne veličine cijevi je jednostavna bez potrebe za bilo kakvim posebnim alatom. Ovaj stroj je također prikladan za brtvljenje cijevi promjera 50 mm.

9. Opremljen kontaktnim grijačem za brzi proces zagrijavanja, stoga niski troškovi proizvodnje i jednostavno održavanje. Osim toga, zapečaćeno punilo se neće oštetiti, kao što je bilo kakva fizička ili kemijska promjena boje ili kvalitete.

10. Opremljen posebno dizajniranom mlaznicom za punjenje kako bi se spriječilo onečišćenje cijevi prilikom punjenja. Nakon završetka jednog ciklusa punjenja, uređaj za ispuhavanje zraka će upuhati zrak kako bi odrezao preostalo punilo, čime se može izbjeći problem kapanja (curenja).

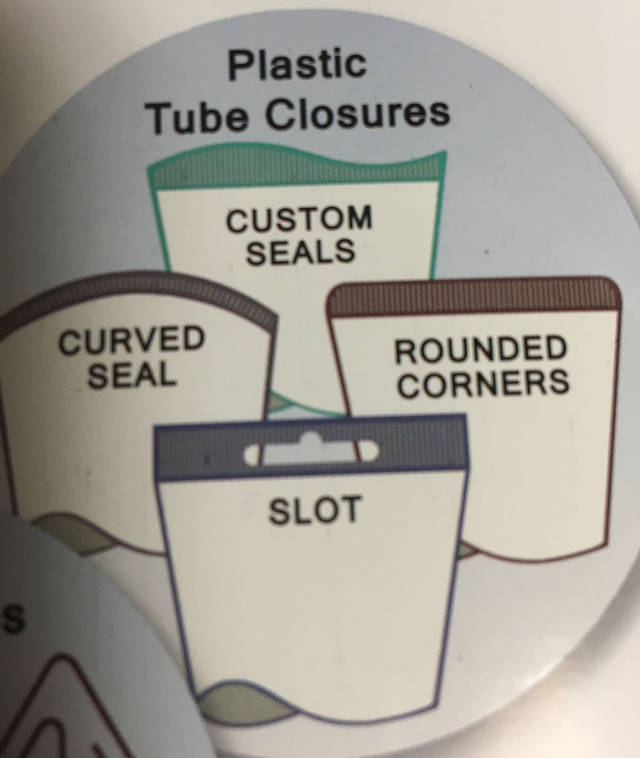

11. Opremljen uređajem za rezanje cijevi koji je prikladan za PE i plastične laminirane meke cijevi. Ovaj uređaj će izrezati nepotrebne dijelove i učiniti krajnji proizvod savršenijim izgledom. Uzorak rezanja može se dizajnirati prema zahtjevu kupca.

Specifikacija

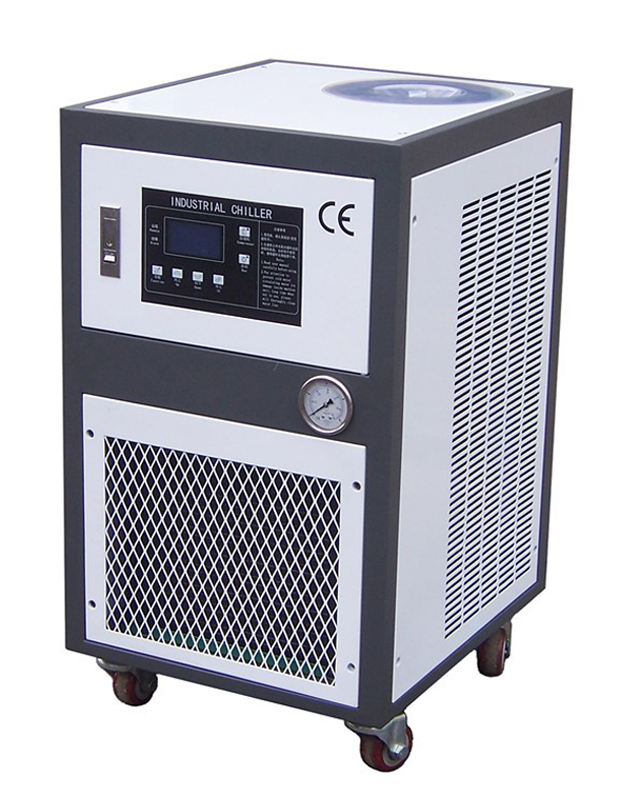

Potrebna oprema Industrijski rashladni uređaj zajedno sa strojem za zatvaranje cijevi za punjenje:

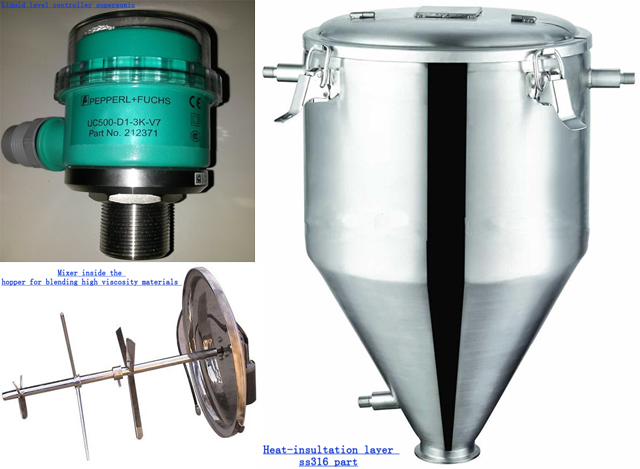

Dodatni dio za punjenje opreme za brtvljenje:

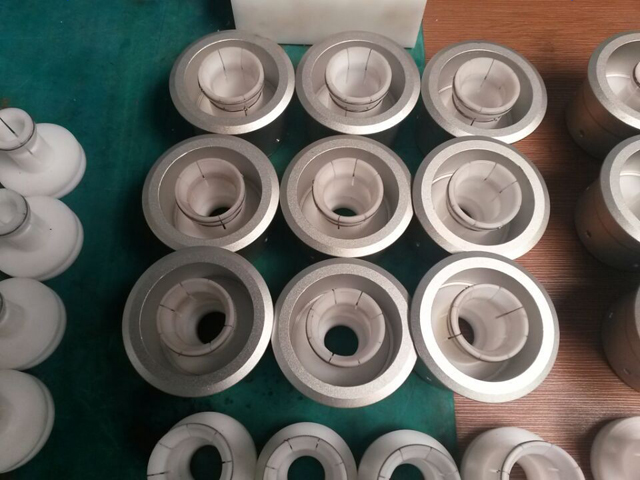

Različite veličine cijevi zahtijevaju različite pakove za cijevi:

Zahtjevi za radnu površinu:

Čista radna soba, na temperaturi okoline cca. 20 ℃.

Ugradnja jedne cijevi za rashladni zrak koja se povezuje s ulazom puhala, u svrhu hlađenja temperature zabrtvljenih cijevi.

Primjena:

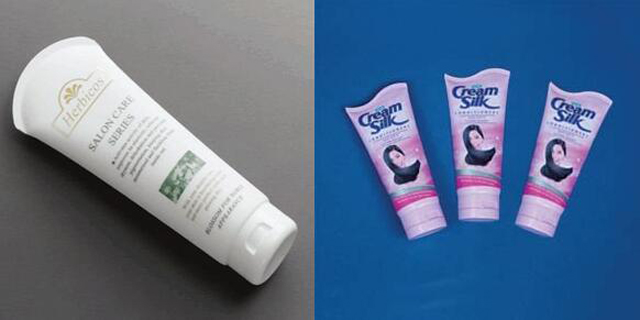

Pasta za zube, medicinska pasta, kreme za šminku, sredstva za čišćenje lica, ljepila, šamponi, akvareli, džemovi, čokolade, instant ljepila, dodaci hrani i biokemijski proizvodi itd.

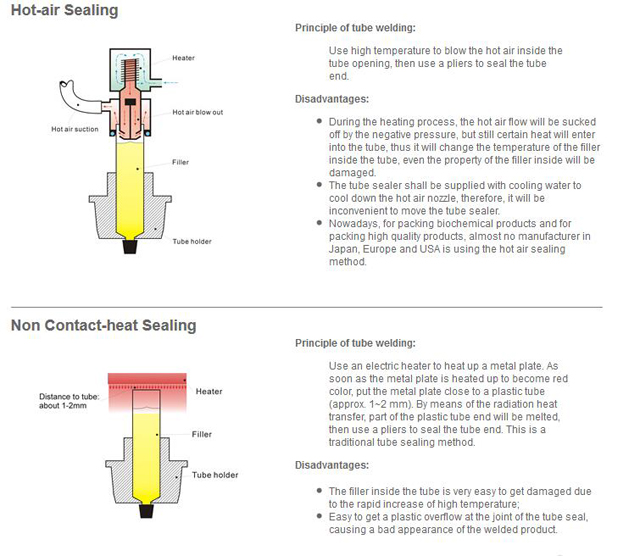

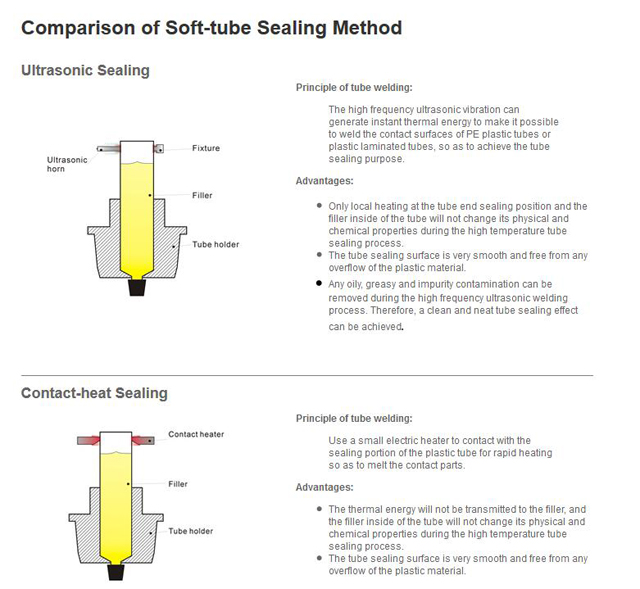

Usporedba različitih načina brtvljenja cijevi poput ultrazvučnog brtvljenja vrućim zrakom
