Staklene posude Poluautomatski stroj za vakuumsko zatvaranje Oprema za zatvaranje hrane

• Model: VK-SVC stroj za vakumiranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuumsku pumpu)
• Promjer poklopca: Φ30-Φ85mm 、Φ85-Φ110mm
• Visina boce: 50-180mm 、120－250mm
• Promjer boce: Φ30-Φ80mm Φ80-Φ150mm
• Granični stupanj vakuuma: -0,08Mpa
• Torzija poklopca: 5-25N.M
• Potrošnja zraka: 0,5m3/0,7Mpa
• Veličina stroja: 750*7001350 mm
• Težina: 157 kg

Pogledaj Video

Ovaj serijski stroj za zatvaranje smo sami istražili i proizveli uz dugogodišnje proizvodno iskustvo; je domaća izvorna kreacija, koristi vakuumsku pumpu za vakumiranje, dostupan je visok stupanj vakuuma, zakretni moment zatvaranja i razina vakuuma mogu se podesiti na zahtjev, kompatibilan s različitim oblicima i veličinama boca za zatvaranje, jaka kompatibilnost i jednostavno podešavanje.

Glavne pneumatske i električne komponente su svjetski poznatih marki, stabilne i pouzdane izvedbe.

Široko se koristi u staklenim bocama s čepovima od bijelog lima za vakuumsko zatvaranje za hranu, konzerviranu hranu, pića, začine, proizvode za njegu zdravlja i druge industrije.

Glavni tehnički parametar

• Model: VK-SVC stroj za vakumiranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuumsku pumpu)
• Promjer poklopca: Φ30-Φ85mm 、Φ85-Φ110mm
• Visina boce: 50-180mm 、120－250mm
• Promjer boce: Φ30-Φ80mm Φ80-Φ150mm
• Granični stupanj vakuuma: -0,08Mpa
• Torzija poklopca: 5-25N.M
• Potrošnja zraka: 0,5m3/0,7Mpa
• Veličina stroja: 750*7001350 mm
• Težina: 157 kg

Struktura i principi rada

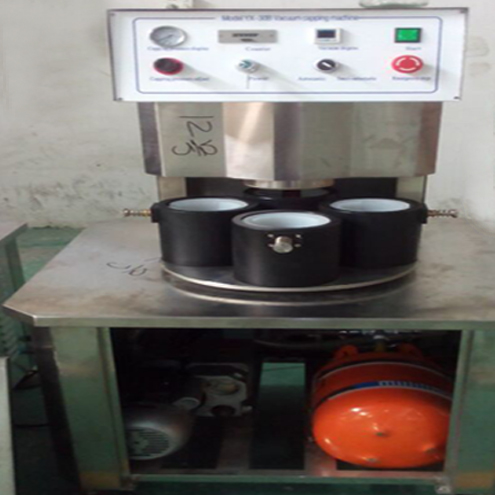

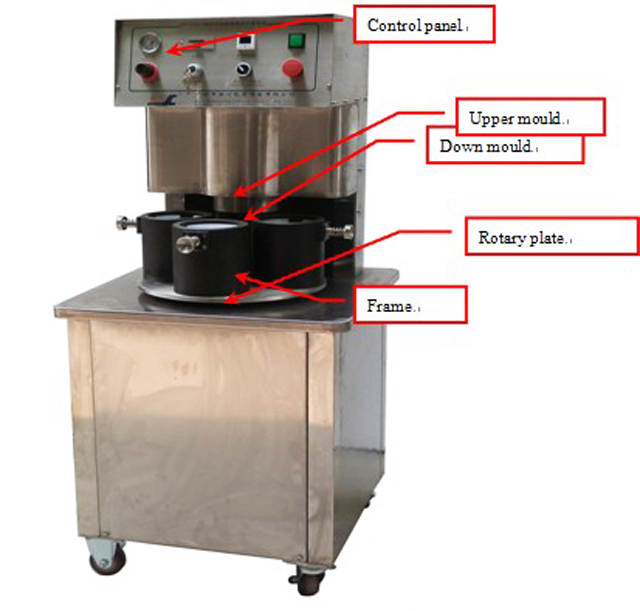

Slika1 Stroj za vakuumsko zatvaranje

Principi rada i funkcije

Ovaj se stroj sastoji od okvira stroja, gornjeg kalupa prema dolje, sustava zakretnog položaja, strukture za zatvaranje, vakuumskog sustava, električnog sustava i sustava za kontrolu tlaka.

Radi kao: stavite čašu s čepovima u kalup za dolje, a zatim rukom spustite kalup dolje do sredine glave za zatvaranje. Zatim će se stroj automatski zatvoriti vakuumom.

Ovaj stroj ima sljedeće funkcije:

1. Kada stavite kalup na sredinu glave za zatvaranje, stroj će automatski začepiti s vakuumom;
2. Najniža postavljena funkcija vakuuma: ako stroj ne može postići stupanj vakuuma kao što je prethodno postavljen, stroj neće raditi za sljedeći postupak;
3. Funkcija momenta zatvaranja: glava zatvarača se pomiče zračnim cilindrom i može se podesiti pritiskom;

Glavna struktura i komponente

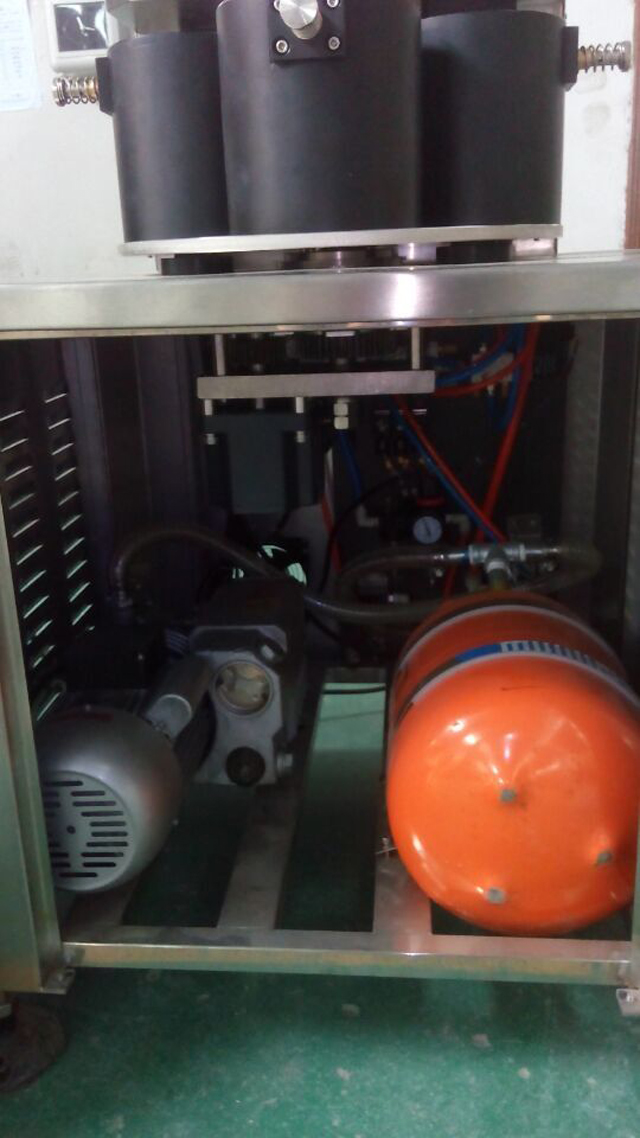

Vakuumska pumpa i vakuum spremnik:

Vakuumska pumpa i vakuumski spremnik koriste se za postizanje vakuumske funkcije, vakuumska pumpa treba biti s vakuumskim uljem, pola vakuumskog ulja unutra je u redu. Nije dopušteno koristiti stroj ako u njemu više nema vakuumskog ulja

Spojite vakuumsku pumpu i vakuumski spremnik kao na gornjoj slici i napajajte

Struktura rotacijske ploče

Ova rotacijska ploča se pomiče u 4 koraka Kako bi se osiguralo ravnomjerno kretanje rotacijske ploče, ova rotacijska ploča ima 3 tarne ploče za pružanje otpora kako bi se osiguralo ravnomjerno kretanje. Morate održavati stroj čistim tijekom rada, a tarne ploče će se postupno istrošiti, redovito provjeravajte i redovito mijenjajte.

Rotacionu ploču pomiče glavni motor, kada se detektor signala pomakne na početne prekidače blizine i dobije signale (detektor signala i prekidači blizine su oko 2-3 mm), gornji kalup se pomiče na zatvaranje, kada se zatvara, motor i dalje radi , kada se detektor signala pomakne na sigurnosne prekidače blizine i dobije signal, motor prestaje raditi.

Bakreni setovi ruku će se istrošiti tijekom rada, moraju se redovito podmazivati i mijenjati kada se oštete. Prilikom promjene možete vidjeti sliku 5

Struktura zatvarača

Zatvaranje glave

Glava za zatvaranje se pomiče pomoću cilindra za podizanje i dolje, kada se glava za zatvaranje spusti do zatvaranja i dostigne stupanj vakuuma kao što je prethodno postavljeno, glava za zatvaranje će se pomaknuti na sljedeći postupak. Zakretni moment zatvaranja može se prilagoditi gumbom za pritisak zatvaranja na upravljačkoj ploči (kao što možete vidjeti na upravljačkoj ploči)

Crvena guma unutar glave za zatvaranje dio je koji se lako nosi, treba je često provjeravati i mijenjati. Prilikom zatvaranja, glava za pokrivanje mora biti čvrsto pričvršćena na poklopce, možete staviti nešto unutar kalupa za donje da biste postigli različite visine. Ali visina ne može biti prevelika, ili ako je prevelika, ne možete postići funkciju vakuuma, ali ako nije dovoljna visina, ne može se ograničiti. Obično je udaljenost za kape i vrh donjeg kalupa 16 mm-19 mm

Uređaj za klik na bocu

Uređaj za klik na bocu služi za fiksiranje boce dok se zatvara, kada se rotirajuća ploča treba postaviti, cilindar za klik na bocu se pomiče da fiksira bocu kako bi se osiguralo dobro zatvaranje

Montaža

1. Stroj mora biti na čistom i sigurnom mjestu
2. Provjerite je li dostupno zaustavljanje u nuždi（slika 5）
3. Napajanje s napajanjem za provjeru
4. Spojite stroj s plinovodom na separator ulja i vode, podesite tlak zraka na 0,6Mpa
5. Spojite vakuumski spremnik na stroj. Provjerite nema curenja plina.

Rad upravljačke ploče

Upravljačka ploča sastoji se od tablice tlaka zatvaranja, podešavanja tlaka zatvaranja, brojača, prekidača napajanja, podešavanja vakuuma i zaustavljanja u nuždi.

1. Podešavanje tlaka zatvaranja može se koristiti za podešavanje momenta zatvaranja, kada je u smjeru kazaljke na satu, tlak se povećava, moment zatvaranja je jači, kada je u smjeru suprotnom od kazaljke na satu, tlak se smanjuje, moment zatvaranja je manji.
2. Zaustavljanje u nuždi, kada se dogodi nešto hitno, pritisnite prekidač za zaustavljanje u nuždi, tada će stroj biti u sigurnoj situaciji
3. Brojač služi za brojanje koliko ste čaša proizveli, ako stavite gumb za resetiranje, brojač će se brojati kao nula.
4. Ako je potrebno podesiti stupanj vakuuma, pritisnite "M" u tablici za podešavanje vakuuma i prikazat će se "St1", pritisnite "︽""︾" za podešavanje
5. Separator ulja i vode te tlak i podešavanje（slika 10）

Separator ulja i vode sastoji se od ručnog upravljačkog ventila, podešavanja tlaka, stola za tlak zraka, podešavanja ulja, zračnog filtra i maziva

Ručni upravljački ventil uključuje i isključuje cijeli dovod zraka u stroj

Podešavanje tlaka služi za dovod tlaka u stroj, kada je u smjeru kazaljke na satu, tlak se povećava, kada je u suprotnom smjeru, tlak se smanjuje.

Tablica tlaka zraka služi za prikaz radnog tlaka stroja

Podešavanje ulja je za dovod ulja u stroj, kada je u smjeru kazaljke na satu, ulje se smanjuje, kada je u suprotnom smjeru, ulje se povećava

Zračni filtar služi za uklanjanje vode iz komprimiranog zraka, kada je tlak separatora ulja i vode jednak nuli, zračni filtar će automatski ukloniti vodu.

Mazalica služi za opskrbu stroja uljem, prvo je potrebno zatvoriti dovod zraka i staviti malo ulja u mazalicu, otprilike 2-3 mjeseca po vremenu.

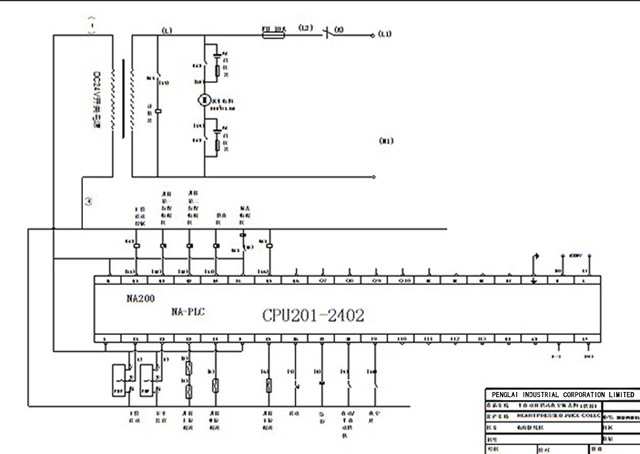

Električni crtež za stroj za vakuumsko zatvaranje

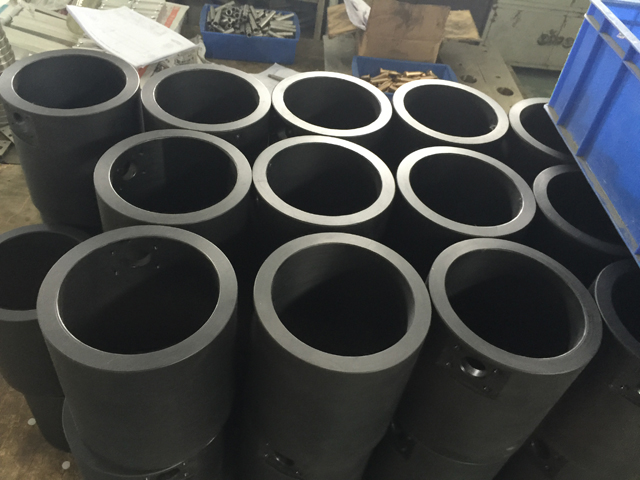

Rezervni dijelovi za kalupe koji odgovaraju različitim veličinama staklenki/boca
