Visokobrzinska rotacijska oprema za zatvaranje čepova s 8 glava

• Dimenzije: 2000 mm (duljina) * 1800 mm (širina) * 2800 mm (visina)
• Glava za zatvaranje: 8 glava
• Samostalna prolaznost: 99%
• Brzina: 80 bpm
• Napon: 220V-380v, 50-60HZ (na temelju zahtjeva)
• Ukupna snaga: 5kw
• Potreban izvor zraka: 0,6Mpa čist i stabilan izvor zraka
• Buka pri radu (decibel): ≦80 decibela
• Težina stroja: 3,5 tona
• Materijal stroja Okvir: vanjski okvir od nehrđajućeg čelika od ugljičnog čelika;

Brzi stroj za zatvaranje čepova s navojem na pumpu sastoji se od nekoliko glavnih dijelova, uključujući automatski elevator za uvlačenje boca/čepova i dešifrar, predloške ulaza i izlaza boca, mehanizam za zatvaranje, mehanizam za odbacivanje električnu kontrolu itd.

Izvlačenje

Značajke

• PLC kontrolirano, integrirano hranjenje, hvatanje, umetanje i rotiranje čepova (može se povezati s automatskim strojem za sortiranje čepova kako bi se ostvarila potpuna automatizacija)
• Kapacitet proizvodnje može postići 80 otkucaja u minuti s 8 glava
• Nježan rad, bez ogrebotina i ozljeda na poklopcima i spremnicima
• Brze izmjene
• Struktura modula, upravljanje na ekranu osjetljivom na dodir, jednostavno održavanje

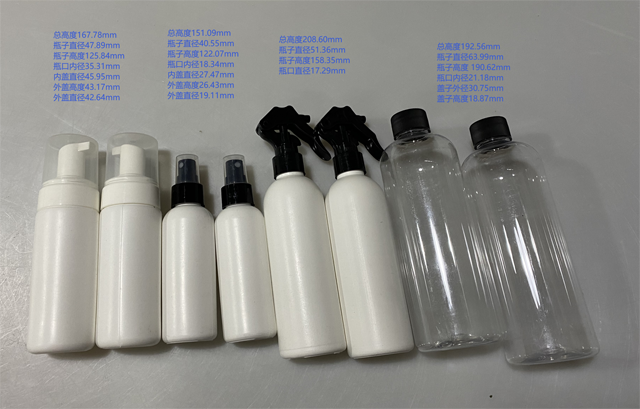

• Prikladno za različite veličine čepova, primjenjivo u svakodnevnoj kemijskoj industriji
• Jednostavno spajanje na stroj za punjenje i stroj za etiketiranje
• Niska buka pri radu

Princip rada

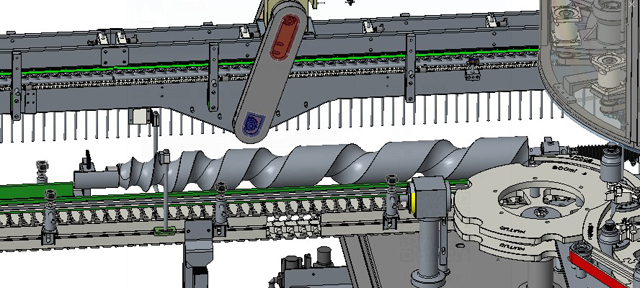

Hranjenje na bočicu pomoću navojne šipke

Vijak za uvlačenje boce obrađen je konturnim dizajnom, s preciznim i brzim ubacivanjem boce; Nježni pokreti, bez oštećenja bočice. Vijčani pogon slijedi glavni pogon, kut vijka može se postaviti putem zaslona osjetljivog na dodir kako bi se uskladio sa zvjezdastim kotačem. Postoji senzor na vijku za uvlačenje boce, nema boce, nema zatvarača i alarma kada boca zaglavi.

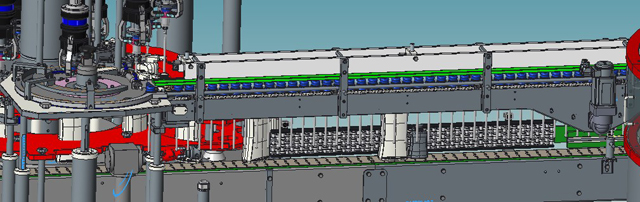

Hranjenje servo poklopca:

Navojni zatvarač ima servo motor za lanac za punjenje zatvarača. Servo motor ima prednosti povremenog pokretanja i zaustavljanja, povremene pozitivne i negativne rotacije, ne samo da smanjuje buku i izbjegava zaglavljivanje poklopca.

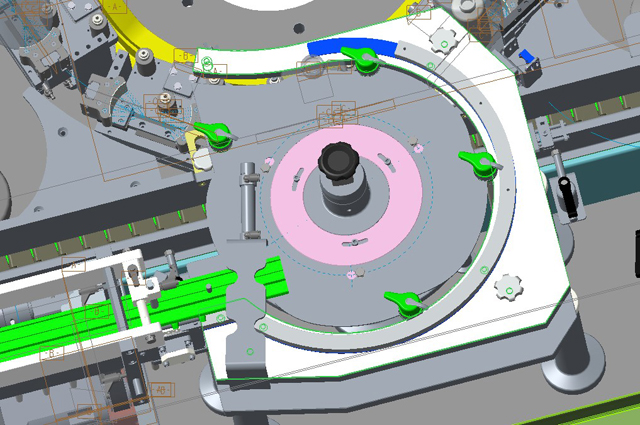

Kapa-Podjela

Razdjelnik kapice je prilagođen obliku kapice i različiti promjeri bi zahtijevali promjenu, ali treba promijeniti samo bijeli dio na sljedećoj slici.

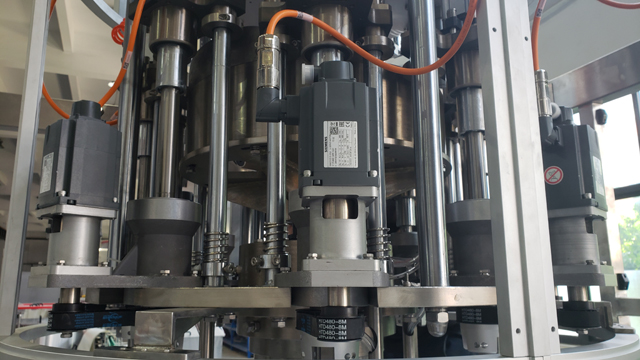

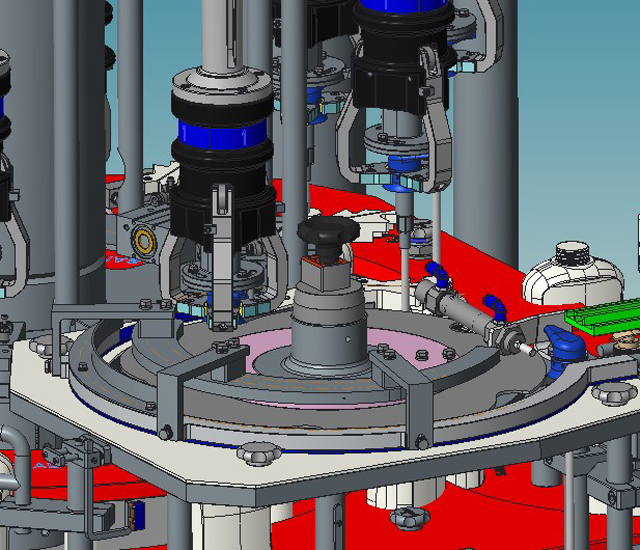

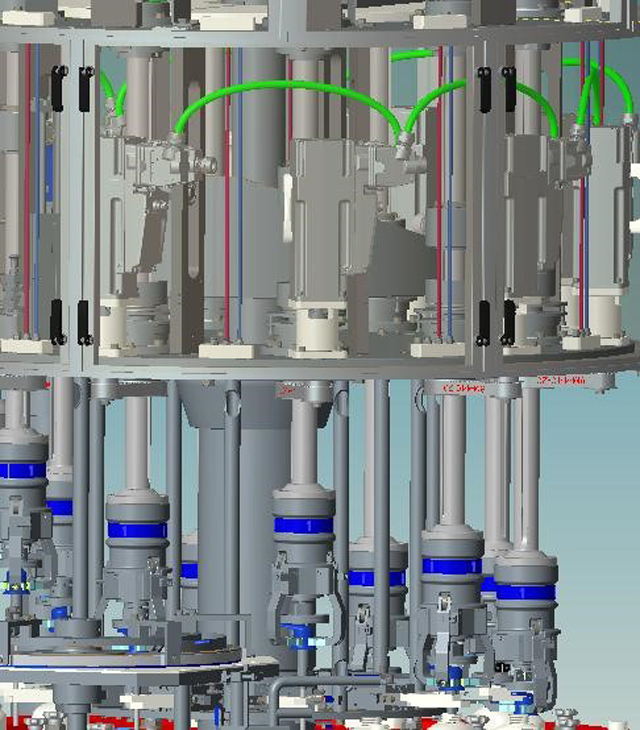

Servo poklopac:

Stroj za zatvaranje navojem koristi Siemensov pogonski sustav, koji kombinira upravljački sustav i servo motor u ultrakompaktnom unificiranom sustavu za maksimalnu fleksibilnost u minimalnom prostoru i smanjenje ožičenja od 90%. U procesu zatvaranja, servo motor može kontrolirati kretanje krivulje zatvaranja u sekcijama, au isto vrijeme može osigurati nesmetan proces segmentacije i ostvariti digitalnu kontrolu momenta zatvaranja, koja je potpuno bolja od tradicionalne kontrole momenta spojke.

• Kontrola zatvorene petlje pomoću servo motora i programa tijekom cijelog procesa zatvaranja;
• Automatski podešava silu zatvaranja dok se ne postigne postavljeni zakretni moment;
• Zbog precizne i fleksibilne kontrole pogonskog modula i programa gibanja, može se eliminirati utjecaj inercije glave za zatvaranje i odstupanja dijelova;
• Prebacivanje zakretnog momenta između različitih proizvoda može se postići jednostavnom promjenom zadane vrijednosti programa.

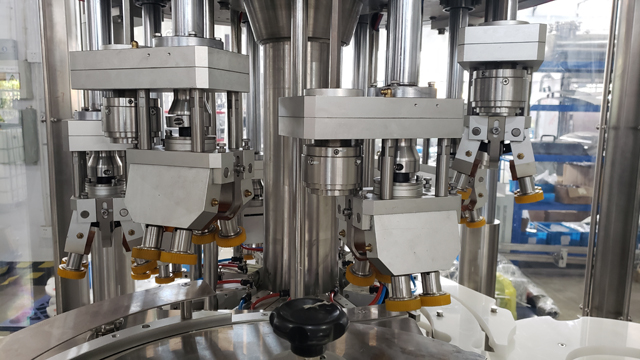

Napomena: Za stroj za zatvaranje s 8 glava za poklopac za okidač, glave za zatvaranje su različite:

Usvaja trajnu magnetsku spojku za kontrolu momenta poklopca.

• Tijekom procesa zatvaranja, okretni moment se ravnomjerno širi na četiri kotača
• Napravite nerelativno kretanje između kotača i poklopaca
• Držite statičnu stanicu između kotača i boca tijekom zatvaranja
• Dragocjeni sustav kontrole zakretnog momenta, stabilna i razumna vrijednost zakretnog momenta

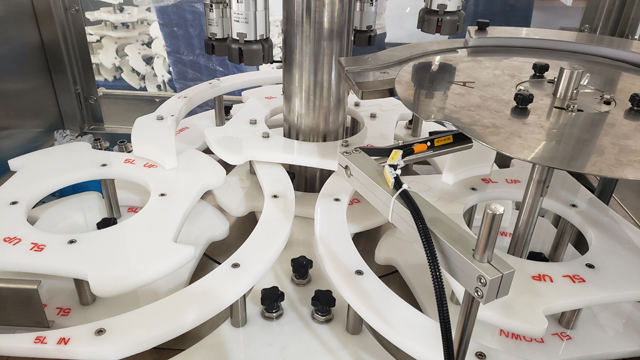

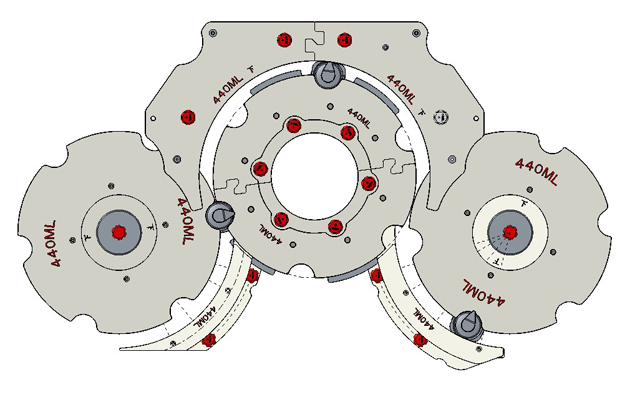

Mijenjanje različitih proizvoda-predložaka

Izrađen od PP-a, dizajniran u obliku boce, glatke površine. Ne samo da može stabilizirati pozicioniranje, već i spriječiti grebanje boce; i omogućuje brzu promjenu.

Za različite specifikacije proizvoda, usvaja dizajn s brzim otpuštanjem. Predlošci su označeni bojama kako bi se razlikovale različite specifikacije.

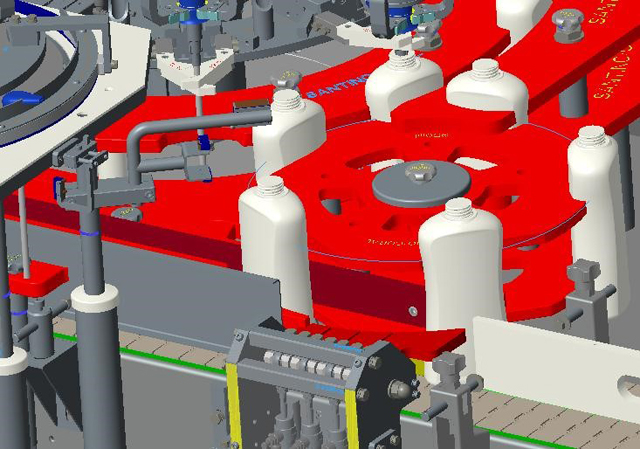

Sustav odbijanja

Dvostruki transporter opremljen nakon zatvaranja. Kvalificirani proizvodi normalno se transportiraju, a oni nekvalificirani (bez poklopca, bez unutarnje cijevi, pogrešno postavljen poklopac) automatski će se podijeliti na drugu transportnu traku zakretnim cilindrom. Kada se pojavi blok boce, stroj za zatvaranje će se automatski zaustaviti i ponovno će se pokrenuti kada se problem riješi.

Sigurnosna vrata

Sva su vrata ugrađena s graničnim prekidačem kako bi se osiguralo da se stroj zaustavlja i šalje signal upozorenja kada su vrata otvorena. Svi strojevi u proizvodnom području s pomičnim štitnikom su električno povezani kako bi potpuno isključili glavni pogon i upravljački krug i brzo zaustavili sva kretanja stroja odmah nakon otvaranja štitnika.

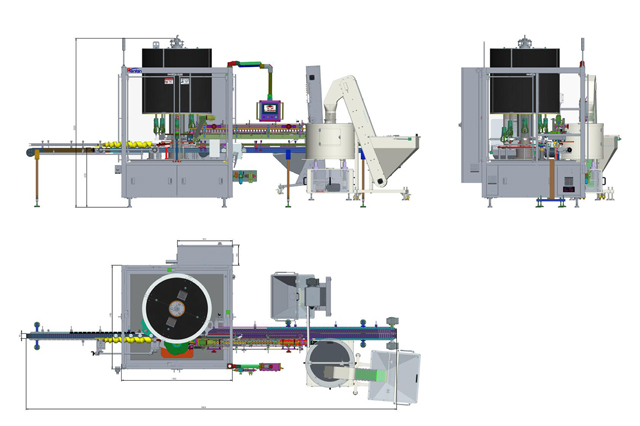

Glavni tehnički parametri

• • Dimenzije: 2000 mm (duljina) * 1800 mm (širina) * 2800 mm (visina)
  • Glava za zatvaranje: 8 glava
  • Samostalna prolaznost: 99%
  • Brzina: 80 bpm
  • Napon: 220V-380v, 50-60HZ (na temelju zahtjeva)
  • Ukupna snaga: 5kw
  • Potreban izvor zraka: 0,6Mpa čist i stabilan izvor zraka
  • Buka pri radu (decibel): ≦80 decibela
  • Težina stroja: 3,5 tona
  • Materijal stroja Okvir: vanjski okvir od nehrđajućeg čelika od ugljičnog čelika;
  • Navojni poklopac u kontaktu s poklopcem: poliuretan (PU);
  • Mrežna vrata: inox rubovi, pleksiglas; električna kutija: nehrđajući čelik;
  • Spajanje i pričvršćivanje mehaničkih dijelova: ugljični čelik, nehrđajući čelik, itd.;
  • Brtva: guma

Glavne tehničke komponente

• PLC: Siemens
• Zaslon osjetljiv na dodir: Siemens
• Servo: Siemens
• Razbijač: Schneider
• Frekvencijski pretvarač: Siemens
• Gumb: Schneider
• Alarmno svjetlo: Schmersal
• Sigurnosni prekidač za vrata: Schmersal
• Senzor: SICK/IFM/LEUZE
• Daljinski modul: Fbox-WIFI (za trenutnu komunikaciju i daljinsko upravljanje)

Ako gore navedenih marki nema na zalihama, umjesto njih ćemo odabrati ekvivalentne marke.

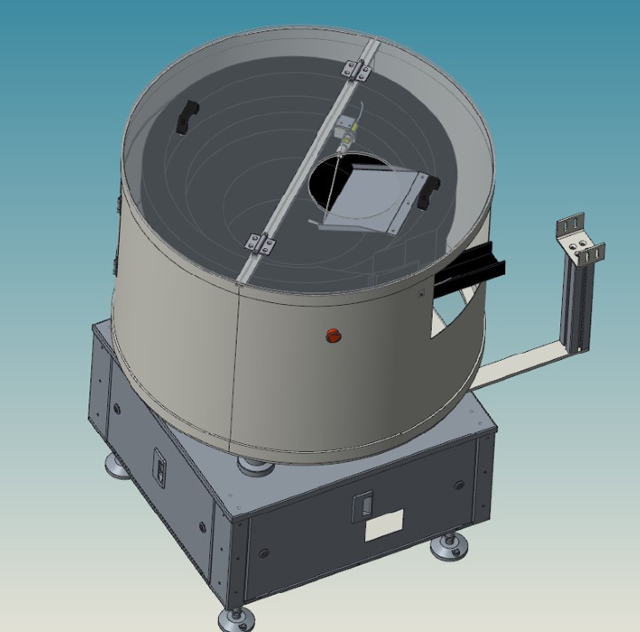

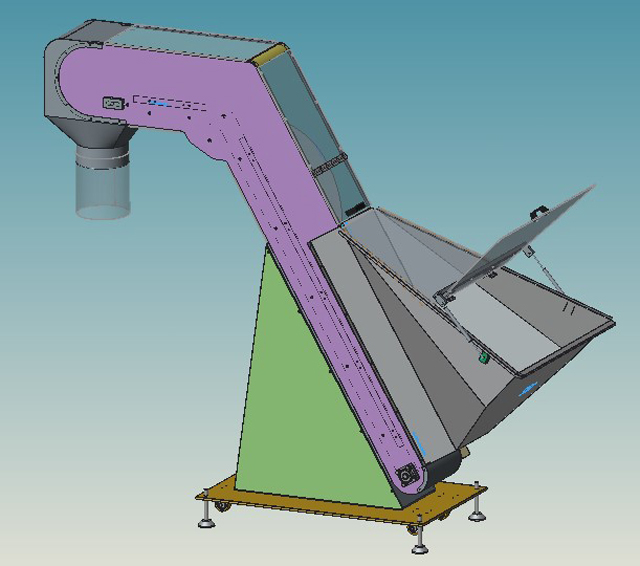

Automatski podizač kapice i dešifrar

• Potrebno je pravilno namjestiti neuredni poklopac za raspršivanje principom vibriranja, a okrugli poklopac pomoću ploče za postavljanje. Čep izlazi iz pokrovnog kanala na uredan način, a stroj za zatvaranje se hvata za distribucijsku ploču.
• Brzina uređaja za dešifriranje automatski se prilagođava prema dizalu. Dizalo je povezano s dešifrarom i automatski kontrolira brzinu slanja kapice, koja je usklađena s brzinom cijele linije.
• Sučelje stroja za zatvaranje automatski kontrolira uređaj za dešifriranje, bez ručnog podešavanja.
• Parametri se mogu pohraniti.
• Brza promjena.

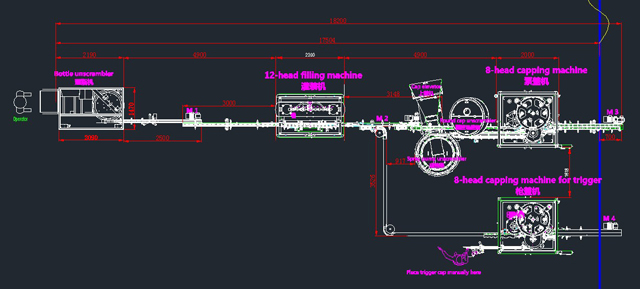

Linija se može integrirati sa strojem za punjenje velike brzine kako bi se formirala cijela linija:
