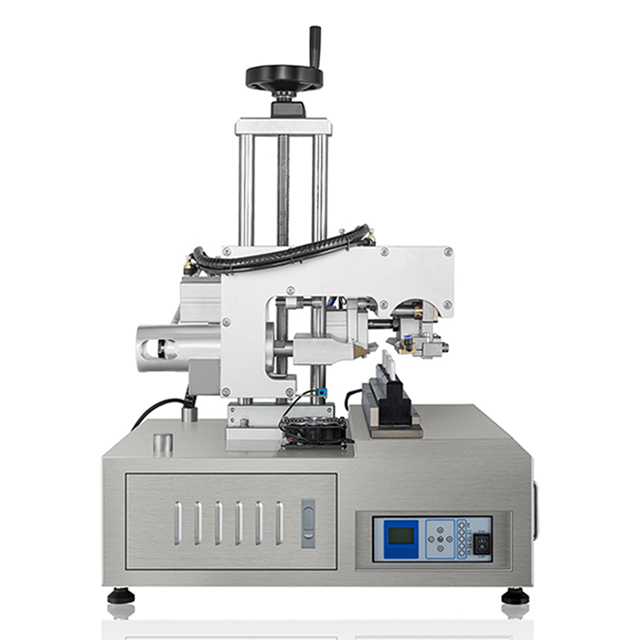

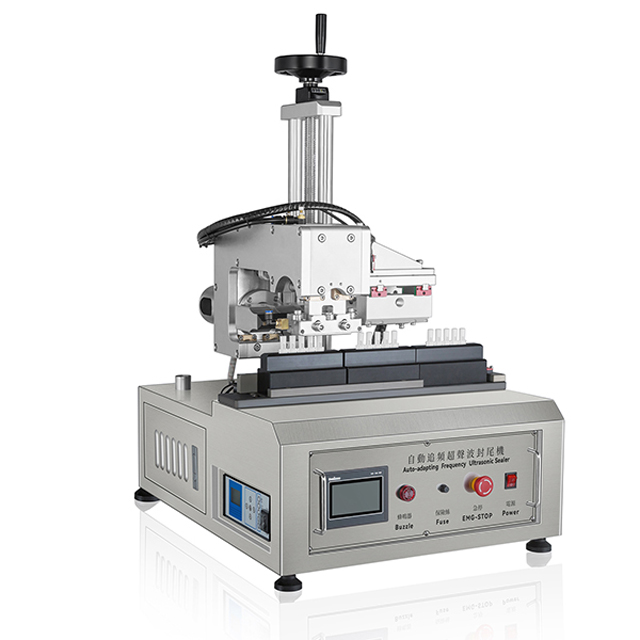

Linearni tip trakastih cijevi Ultrazvučni stroj za brtvljenje poluautomatski

• Model: VK-UTS-003
• Frekvencija: 15Khz
• Snaga: 2600W
• Napajanje: AC220V
• Promjer brtvljenja: 10-50 mm
• Maks. visina cijevi: 10-200 mm
• Radni tlak: 0,5-06Mpa
• Dimenzija: 560*537*880mm
• Neto težina: 95KG
• GW sa standardnim izvoznim drvenim sandukom: 115 KG

Pogledaj Video

Ultrazvučni stroj za brtvljenje je visokokvalitetni, visokoučinkoviti stroj za punjenje spremnika za tekućinu i pastu za pakiranje. Potrebno je ručno staviti stroj za cijevi, automatsko otkrivanje boje, automatsko punjenje, automatsko brtvljenje, automatski rezač, završen niz automatskih izlaznih funkcija. Programabilni PLC stroj koristi napredno dodirno sučelje, optičko praćenje, automatsko pozicioniranje, tako da je ukupni rad jednostavniji, savršeniji, omogućava poduzećima da poboljšaju učinkovitost proizvodnje, smanje intenzitet rada i poboljšaju uređaj po izboru za pakiranje.

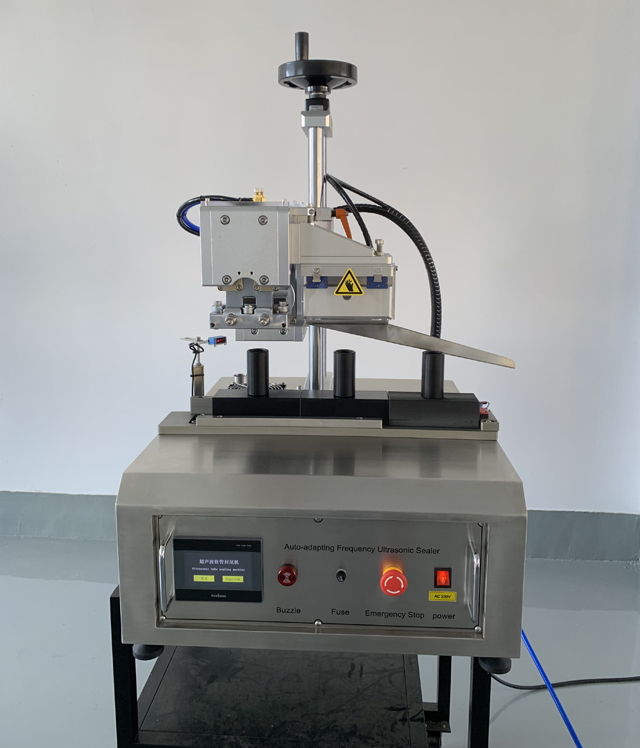

Poluautomatski uređaj za brtvljenje cijevi najnovija je tehnologija za brtvljenje malih i srednjih cijevi. Kombinira ultrazvučno brtvljenje, šaržno žigosanje, obrezivanje i valovitu završnu obradu kozmetičke/farmaceutske kvalitete. Ovaj stroj zahtijeva operatera za utovar cijevnih pakova i pomicanje cijevi kroz stanice. Sposoban za rad do 15 jedinica u minuti, ovaj stroj savršeno radi s jednom od naših stolnih punilica i etiketirki.

Ovaj stroj je dizajniran za proizvodnju savršeno zatvorenih cijevi koje izgledaju kao da su proizvedene na puno većem i skupljem potpuno automatskom stroju. Uz sve moderne komponente i funkcije najsuvremenijih automatiziranih strojeva, ovaj mali prijenosni uređaj za brtvljenje cijevi zadovoljava sve potrebe malih i srednjih poduzeća i njime može upravljati svatko s vrlo osnovnim uputama.

Proizveden od nehrđajućeg čelika 316, ovaj je stroj prikladan za bilo koju prehrambenu ili farmaceutsku primjenu. Zahtijeva mali zračni kompresor i standardnu strujnu točku od 10 A, lako se povezuje i postavlja na bilo kojem mjestu proizvodnje. Ovaj stroj može brtviti sve plastične i laminatne cijevi promjera do 57 mm.

Posebne pločice za držanje cijevi mogu se isporučiti sa strojem koji drže vašu cijev savršeno ravno tijekom procesa pečaćenja, a također se može osigurati set brojeva/slova za grupno utiskivanje vašeg jedinstvenog broja serije u vaše cijevi.

Molimo pročitajte sljedeće upute kako biste olakšali uređaj prije nego što počnete s temeljitim razumijevanjem karakteristika različitih funkcija, postupaka i operacija uporabe.

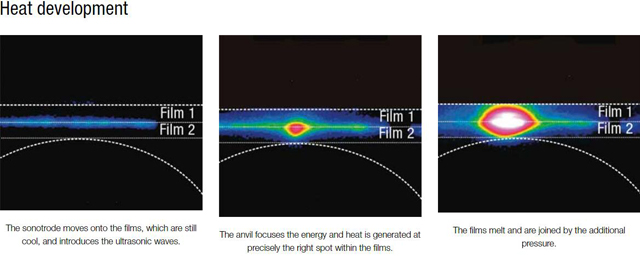

Principi rada ultrazvučnih cijevi za brtvljenje:

Ultrazvučno brtvljenje koristi principe ultrazvučne energije za spajanje dva materijala. Alati za zavarivanje (nakovanj ili sonotrode) fokusiraju ultrazvučnu energiju na točku u kojoj bi se trebalo odvijati zavarivanje, a stvara se toplina trenja. Vrijeme pečaćenja je između 100 i 200 milisekundi. Za razliku od toplinskog zavarivanja, toplina potrebna u ultrazvučnoj tehnologiji stvara se samo unutar materijala koji se zavaruju. Alati ostaju hladni i podržavaju odvođenje topline. Otpornost na vruće prianjanje (čvrstoća šava neposredno nakon zavarivanja bez hlađenja) također je znatno veća nego kod drugih metoda zavarivanja. Brzina, pouzdanost i ukupna kvaliteta gotovih šavova čine ultrazvučnu opremu za brtvljenje vitalnom u brojnim industrijama.

Dizajn zglobova – ovako to funkcionira

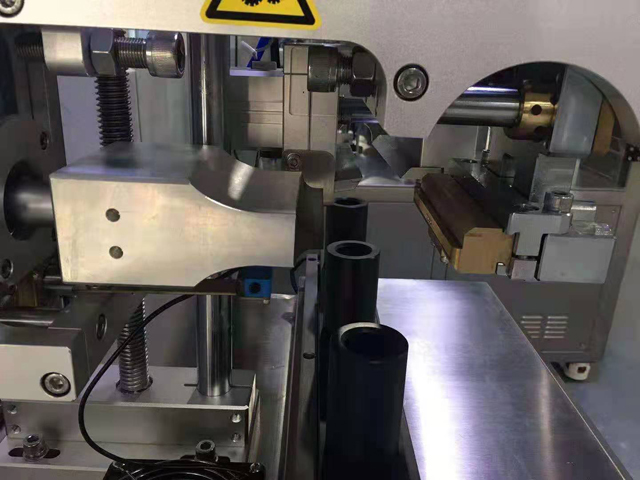

Da bi se odvijalo precizno zavarivanje u ultrazvučnim strojevima za brtvljenje cijevi, energija ultrazvučnih valova mora biti fokusirana (fokusiranje energije). To se postiže geometrijom alata ili dizajnom spojeva na materijalu. U slučaju oblikovanja spojeva, područje na kojem se materijal spaja ima posebne oblike kao što su točke ili rubovi. U slučaju geometrije alata, sonotrode ili nakovanj su posebno oblikovani za fokusiranje energije.

Sigurni smo da ćete biti u potpunosti zadovoljni praktičnošću, pouzdanošću i ekonomičnošću uređaja. Međutim, struktura i rad uređaja prema različitim upotrebama i karakteristikama za prilagodbu sadržaja paketa je instaliran, kako bi se bolje razumjeli specifični različiti točki, kao što je opisano u ovoj specifikaciji je osnovna funkcija.

Prije slanja uređaja, svaki dio uređaja pažljivo je testiran i otklonjene su pogreške. Međutim, ako je tijekom isporuke došlo do bilo kakvog mehaničkog kvara ili je bilo koje mjesto u ovom opisu nejasno, kontaktirajte naše ovlašteno prodajno osoblje.

Sigurnosne mjere za rukovanje ultrazvučnim strojem za pečaćenje:

1. Rad strojeva, održavanje i ugradnja moraju biti ovlašteni od strane vaše tvrtke i mehanički osposobljenog osoblja za izvođenje operacije. Morate pročitati priručnik i pogledati rad video prije nego počnete koristiti stroj.
2. Mehanička oštećenja nastala nepravilnom uporabom ne mogu se pripisati proizvođaču i nisu uključena u jamstveni program. Rizik snosi sam vlasnik.
3. Mora se dostaviti u skladu s proizvođačevim uputama za instalaciju, rad, transport i održavanje radi pravilne uporabe stroja.
4. Izbjegavajte korištenje bilo koje metode za smanjenje sigurnosti rada strojeva.
5. Native mjesto za mjesto, treba izbjegavati izravnu sunčevu svjetlost i vlagu, prašinu. Jer to je razlog požara i strujnog udara.
6. Druga nepravilna uporaba strojeva (kao što je "prema vlastitom mišljenju koristiti stroj.")
7. Zahtjevi za dizajn stroja, normalan pripremni rad na čizmama, samo mehanička publika u najboljoj formi možemo raditi gimnastiku.
8. Potvrdite da se stroj koristi samo za izradu opće robe (isključujući ogromne otrovne tvari; kiseline: alkalne materijale), ne može se koristiti s drugim artiklima, u protivnom proizvođači i distributeri neće biti odgovorni.
9. Instalacija, uklanjanje, premještanje uređaja kako bi radili stručnjaci ili ih vodili.
10. Mora proći stručnu obuku kvalificiranih osoba koje mogu rukovati strojem.
11. Ovaj se uređaj koristi samo kako je odredio proizvođač, neovlaštena modifikacija ili uporaba prodanih ili preporučenih rezervnih dijelova koji nisu lokalni proizvođači može uzrokovati požar, strujni udar i druge ozljede.
12. Ne dopustite da krpa, papir, prašina, metalni komadići, ulje i drugi ostaci uđu u električnu opremu.
13. Kada se skladišti dulje vrijeme prije uporabe, ova se oprema mora pregledati i testirati prije uporabe.
14. Kada je napajanje isporučeno ili stroj radi, nemojte otvarati razvodnu kutiju i druge razvodne kutije. U protivnom može doći do strujnog udara, što može dovesti do ozljeda; dok se u blizini stroja ne smiju izvoditi postupci elektrolučnog zavarivanja. U protivnom može doći do kvara jedinice.
15. Kada je razvodna kutija već otvorena ili su žice gole, stroj i njegovi prateći uređaji ne mogu raditi. U suprotnom, može doći do izloženosti visokonaponskih terminala ili strujnog udara žice, što može dovesti do ozljede.
16. Osim povremenih pregleda ili ožičenja, u bilo kojem drugom trenutku ne možete otvoriti kućište električne opreme. U protivnom možete oštetiti uređaj i utjecati na normalan rad stroja.
17. Stroj ne dodirujte mokrim rukama, potreban je prekidač za pokretanje suhim rukama. U protivnom može doći do strujnog udara, što može dovesti do ozljeda.
18. Ploča, sklopke, programske petlje, pretvarač, motorni pogoni i ostalo ožičenje u državi, apsolutna zabrana testiranja s ispitivačem visokog otpora. U protivnom uzrokujte štetu ili nezgodu stroja.
19. Prije uporabe dobro očistite okolinu stroja, ne bi trebalo biti drugih opasnih predmeta.
20. Nemojte izrađivati kabel abrazijom, gnječenjem, prenaponom i preopterećenjem. U protivnom može doći do strujnog udara, što može dovesti do ozljeda.
21. Napajanje, logotip CAUTION HOT, ne obraćajte pozornost na dodir rukom, može uzrokovati opekline. Osovina stroja na istaknutoj glavnoj lokaciji, pazite da se ne sretnete.
22. Ne stavljajte stvari na stroj. Ne gomilajte oko stroja i predmeta neovisnih o stroju. Stvari previše, može doći do nesreće. Osim toga, pomiješan sa stranim predmetima ili dijelovima stroja ugrizom u namirnice, itd., oštetit će jedinicu unutar pakiranja.

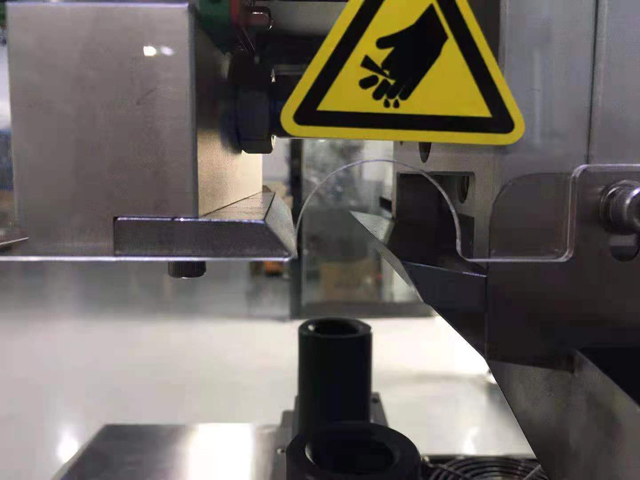

23. Prilikom mijenjanja kalupa i rezača, pazite da oštrica lako ozlijedi prste.

Operateru nije dopušteno mijenjati ili modificirati strukturu stroja i proizvodnje. Stoga proizvođač ne preuzima nikakvu odgovornost za štetu koju uzrokuje

Isključivanje u hitnim slučajevima

Dođe do pogreške u radu, operater mora procijeniti stvari prema svom iskustvu da ne dođe do hitnog isključivanja ili poduzeti druge korake (za isključivanje kontrolera).

Koristite glavni izvor napajanja za isključivanje

Kada se pojavi pogreška, (Morate imati osoblje za popravak ili održavanje) Ako se ne možete poboljšati u kratkom vremenskom razdoblju, može se koristiti za isključivanje glavnog napajanja.

Održavanje opreme

1. Nakon svake smjene stroj treba očistiti, čisteći materijale unutar ploče za doziranje i preostalog stola stroja, kako bi se spriječila vlaga koja utječe na sljedeći rad.
2. Uvijek provjerite vijke za pričvršćivanje dijelova, stanje elastičnosti, kako biste osigurali pouzdan rad. Redovito čistite optičku glavu.
3. Električni dijelovi trebaju obratiti pozornost na vlagu i prašinu.
4. Očistite opremu svaki dan nakon upotrebe uređaja,
5. Izbjegavajte rad stroja bez cijevi, inače ćete uništiti kalup i stroj

Osnovni parametri

• Model: VK-UTS-003
• Frekvencija: 15Khz
• Snaga: 2600W
• Napajanje: AC220V
• Promjer brtvljenja: 10-50 mm
• Maks. visina cijevi: 10-200 mm
• Radni tlak: 0,5-06Mpa
• Dimenzija: 560*537*880mm
• Neto težina: 95KG
• GW sa standardnim izvoznim drvenim sandukom: 115 KG

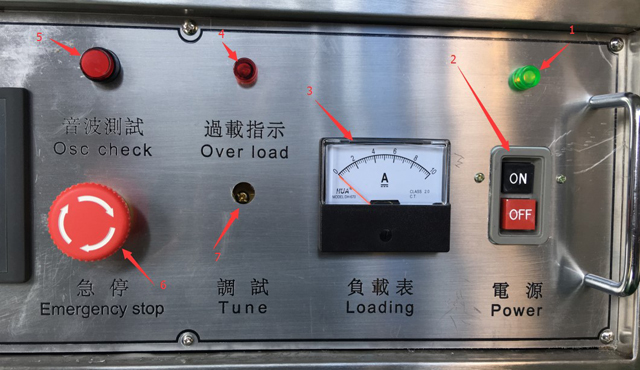

1. Svjetlo za napajanje
2. Prekidač napajanja
3. Učitavanje
4. Prekomjerno opterećenje
5. OSC provjera
6. Tipka za hitno zaustavljanje
7. Podešavanje preopterećenja

Koraci za rukovanje strojem

1. Pristup napajanju
2. Pristup dovodu zraka
3. Pritisnite prekidač napajanja (ON)
4. Odaberite svoj jezik (kineski ili engleski)
5. Ručno: Ručno--Automatsko prebacivanje načina
6. Podešavanje vremena: Za podešavanje vremena za pečaćenje
7. Pokretanje ultrazvučnog cilindra: Upravljač ultrazvučnog sirena za brtvljenje
8. Ultrazvučni početak: Ultrazvučno brtvljenje
9. Cilindar za obrezivanje: obrezivanje kraja cijevi

Postavka vremena

Postavljanje vremena odgode, vremena zavarivanja i vremena držanja prema veličini i materijalima cijevi, Referentna vrijednost: 0,2-0,8'

Povratak na stranicu 2 nakon postavljanja vremena. Ručni način rada zamijenite automatskim načinom rada, napunite epruvetu do držača epruvete, počnite proizvoditi.
