Monoblock male boce s kapljicama, stroj za punjenje i začepljivanje cijevi

• Model: VK-MFC
• Snaga: ~220V/monofazni
• Struja: 7A
• Frekvencija: 50HZ
• Tlak zraka: 0,7MPa
• Snaga: 1100W
• Veličina:1900*1550*1850mm
• Težina: 485 kg
• Bruto težina: 555 kg
• Zapremina punjenja: 1ml do 150ml
• Stroj se može prilagoditi i praškasti prema standardu SAD-a

Pogledaj Video

Obavijest prije pokretanja stroja

1. Stroj se napaja jednofaznom / 220V alternativnom strujom; Provjerite ispravnu vezu prije uključivanja stroja.
2. Provjerite je li tlak zraka ispravno spojen.
3. Ako ima bilo kakvih stranih tijela na stroju iu kalupu, uklonite strane predmete;
4. Potvrdite da su crijeva povezana s peristaltičkim pumpama postavljena u spremnik materijala;
5. Provjerite jesu li mlaznice za punjenje poravnate s grlom boce, zatvarajući glave s bocama;

Osnovni podaci

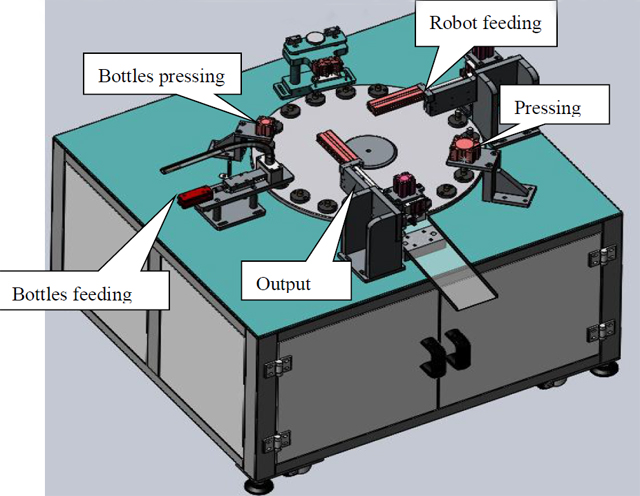

Strojno zatvorite slike i crteže

Objašnjenje postaje:

1. Punjenje boca: Vibracija posude koja puni boce, pneumatski elementi vode boce u okretnu ploču, zatim se pneumatski elementi povlače;
2. Prešanje boca: Zbog slobodnog pada s boca koje napajaju pneumatski elementi, sation čini da boca dosegne dno držača;
3. Punionica: Napunite tekućinu u boce; stanica radi zajedno s peristaltičkim pumpama;
4. Robotsko hranjenje: robot puni pumpu u boce.
5. Stanica za prešanje: zategnite boce pumpicom;
6. Rezultat: izmještanje finalnih proizvoda s okretne ploče

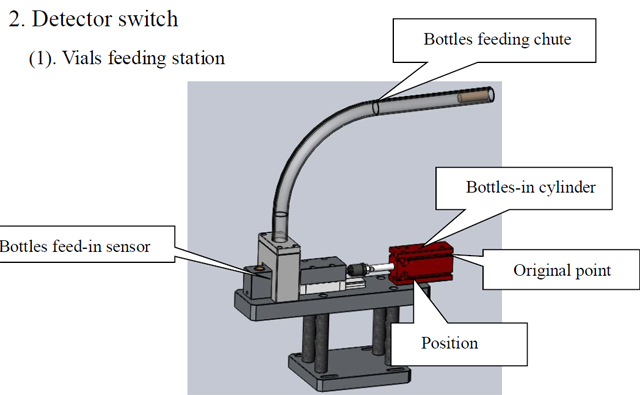

Prekidač detektora

(1). Stanica za hranjenje bočica

1. Cilindar za boce: Vodite boce u žlijebu u okretnu ploču
2. Izvorna točka: izvorno mjesto boce u cilindru
3. Boce u položaju: znak boca u ispravnom položaju
4. Feed-in senzor: 2 komada vlakana otkrivaju položaj u žlijebu; Bilo koje vlakno ne može otkriti boce, tada cilindar za boce neće raditi;.

Obavijest: Stroj radi u potpuno automatskom načinu rada; obratite pozornost na prekidače detekcije

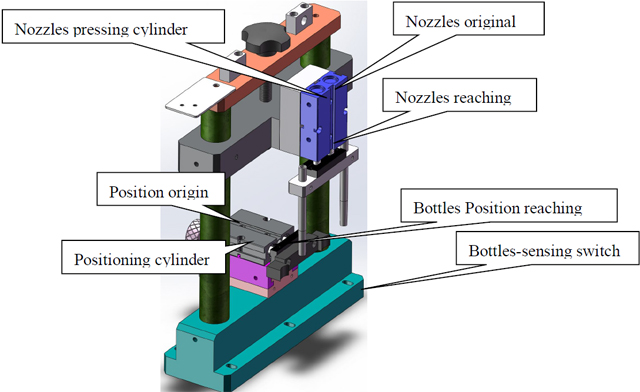

Stanica za punjenje

1. Prekidač za otkrivanje boca: Detekcija materijala ispod stanice i aktivacija stanice;.
2. Cilindar za pozicioniranje: Prekidač za otkrivanje detektira da je materijal ispod stanice i cilindar će pozicionirati materijal;
3. Izvor položaja boca: Prekidač je oznaka za radnju - potpunu radnju stanica i okretne ploče;
4. Dosezanje položaja boca: Pozicijski cilindar dovršava dohvaćanje boca
5. Cilindar za prešanje mlaznica: Stavite mlaznice za punjenje u boce;
6. Mlaznice pritiskaju izvornu točku: mlaznica se povlači na početnu točku;
7. Mlaznice dosežu: otkrijte da li mlaznica za punjenje dopire do boca ili ne

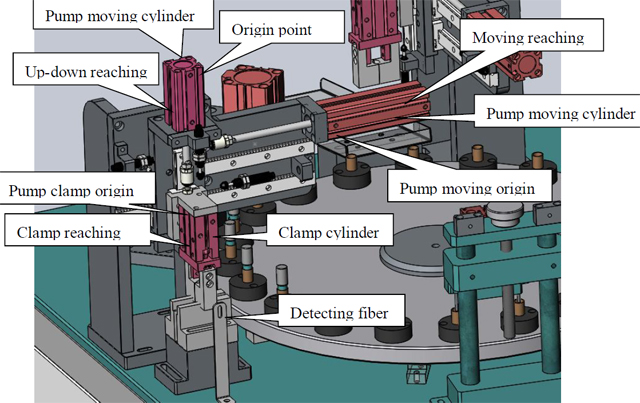

Stanica za prešanje pumpe

1. Prekidač za otkrivanje stanice za boce: Detekcija materijala ispod stanice i aktivacija stanice;
2. Cilindar za pozicioniranje: Prekidač za otkrivanje detektira da je materijal ispod stanice i cilindar će pozicionirati materijal;
3. Izvor položaja boca: Prekidač je oznaka za radnju - potpunu radnju stanica i okretne ploče;
4. Cilindar za stezanje: Stezanje pumpe;
5. Podrijetlo stezanja: stezanje u labavom položaju;
6. Stezanje dohvata: boce dopiru do stanice;
7. Detektor dosezanja pumpe: Zdjela vibratora vodi unutarnji čep u žlijeb, a zatim detektira je li unutarnji čep ispravno postavljen kako bi se aktivirala sljedeća radnja;
8. Cilindar pumpe: uzmite i postavite pumpu;
9. Horizontalni pomični cilindar pumpe: postavite stegnutu pumpu na vrh boce u okretnoj ploči.

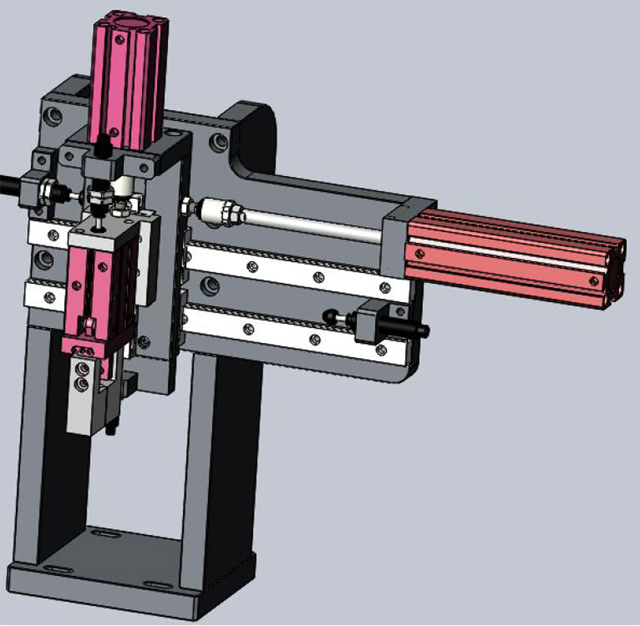

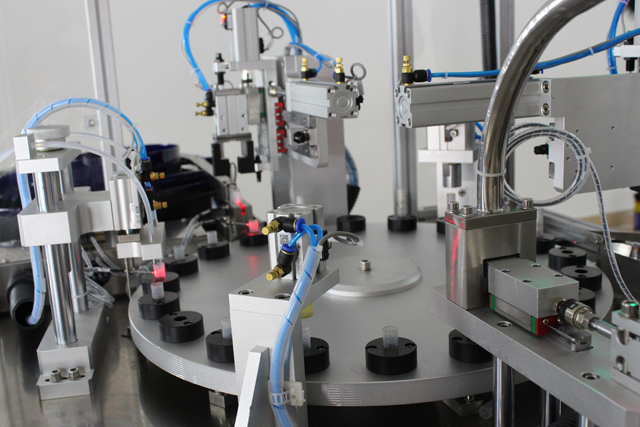

Izlazna stanica

Isti princip rada kao gore spomenuta stanica za pumpanje i prešanje;

Održavanje

1. Potrebno je provjeriti i održavati stroj kako bi se izdužio stroj i optimizirao rad stroja;

Radni stroj treba održavati svaka tri mjeseca; Dio prijenosa ležaja i zupčanika mora biti podmazan mašću; Podmazivanje se mora obavljati povremeno; Ulje za kliznu stazu (N68) treba dodati u dio poput klipnog mehanizma za kretanje ili podizanje dva puta dnevno; Automobilsko ulje (N68) treba dodati u rotacijske ili zakretne dijelove; Svakih pola mjeseca dodajte mast u utor bregaste osovine; Svaki mjesec jednom za mlaznicu ulja dodavanjem masti;

2. Nikada nemojte koristiti metalne alate za udaranje ili struganje površine na kojoj se spajanje nakuplja na dijelovima kao što su komponente ili plijesan.

3. Ako stroj prestane raditi na dulje vrijeme, dodajte mast za podmazivanje u dijelove kao što su prijenos ili dio ležaja; Također tretirajte stroj vodootpornom zaštitom.

4. Nikada ne stavljajte nikakve predmete na stroj kako ne bi oštetili stroj.

5. Povremeno očistite prašinu unutar komponenti također provjerite sve vijke i popravite sve olabavljene vijke.

6. Provjerite vijke u stezaljkama za ožičenje u određeno vrijeme i provjerite je li vijak fiksiran;

7. Provjerite ima li labavih stanica na razvučenom putu ožičenja od električnih kutija; Ako je dio previše labav, ponovno pričvrstite vijak kako biste izbjegli habanje ili oštećenje izolacijskog sloja što može uzrokovati curenje struje;

8. Provjeravajte lako istrošene i na vrijeme mijenjajte oštećene;

Pakiranje i prijevoz

Nikada ne postavljajte stroj vodoravno ili uspravno; Rastavite podnožje stroja i pričvrstite cijeli stroj s dnom sanduka. Stroj bi trebao ostati miran u sanduku bez ikakvog otpuštanja iz sanduka ili stanice za trešenje tijekom transporta;

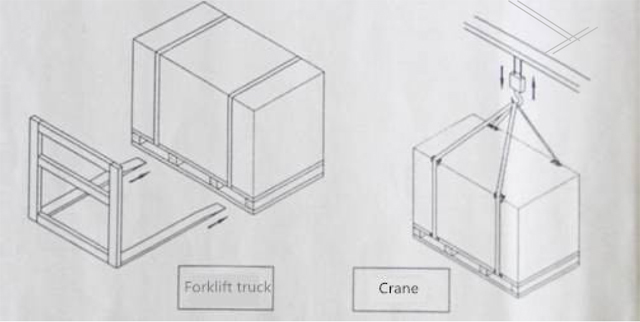

Pakiranje stroja mora biti neutralno; Prilikom pomicanja stroja koristite viličar ili dizalicu i pomičite stroj s dna u stabilnom pokretu; Obratite pozornost na ilustraciju na slici ispod; prilikom podizanja i ljuljanja stroja dizalica ne bi smjela dodirivati stroj. Učvrstite stroj s 4 komada M16X200 vijaka, zatim povežite dizalice i vijke za podizanje i njihanje strojeva. U međuvremenu ublažite zaštitne predmete ispod stroja. Ako je potrebno, upotrijebite podupirač za stabilno podizanje (prikazano na slici ispod)

Prije raspakiranja sanduka provjerite ima li oštećenja na sanduku; Ako dođe do bilo kakvog oštećenja na sanduku, nemojte otvarati sanduk i odmah kontaktirajte tvrtku za otpremu; Otvorite sanduk pod nadzorom otpremnika i snimite proces;

Što se tiče sigurnosti, udaljenost od tla za viličar treba biti manja od 1 m; Ako koristite dizalicu za pomicanje stroja, udaljenost bi trebala biti od 2 do 2,5 metra

Uobičajene greške i rješavanje problema
