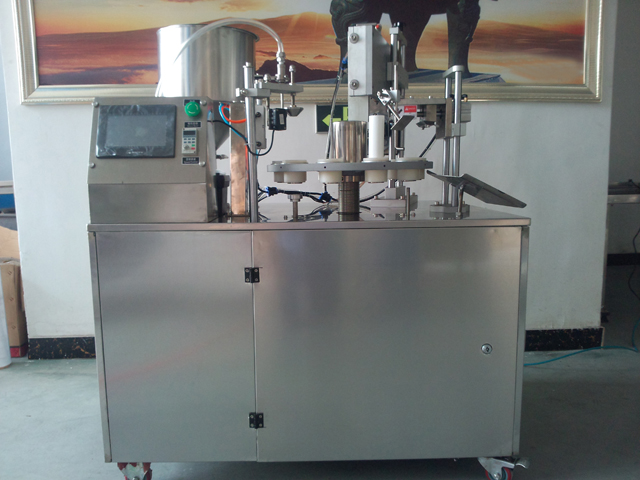

Ultrazvučni stroj za punjenje farmaceutskih kozmetičkih tuba

• Model: VK-TFS-006U
• Napon: 220v/50Hz/60Hz
• Produktivnost: 20-30 kom/min
• Dimenzija: 1090x1250x1680mm (D*Š*V)
• Težina: 270 kg
• Volumen punjenja: 10-300 ml
• Promjer cijevi: 10–60 mm
• Snaga: 2.0KW -3.3KW
• Točnost: ±1%
• Materijal: nehrđajući čelik 304
• Upravljanje: PLC sustav upravljanja

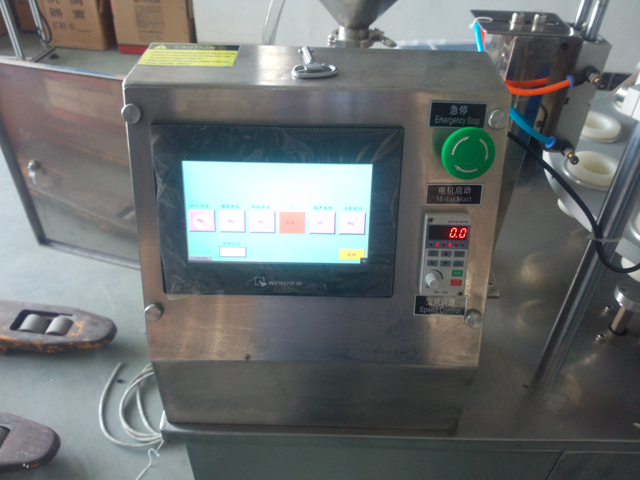

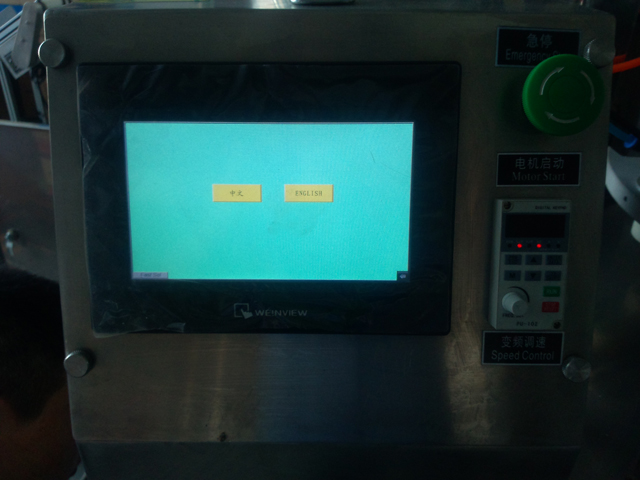

• Zaslon: Zaslon osjetljiv na dodir
• Visina cijevi: 2-200 (mm)

Pogledaj Video

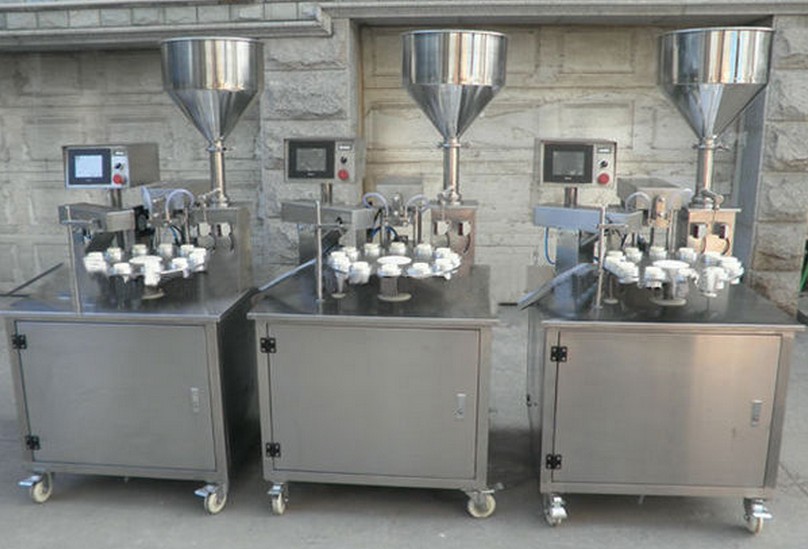

Poluautomatski stroj za punjenje i zatvaranje posebno je dizajniran za proizvode koji imaju malu količinu i poseban promjer cijevi. Stroj ima vrlinu brzog stroja za punjenje i zatvaranje, s visoko automatskim radom i glatkim radom. To može biti automatsko punjenje cijevi, brtvljenje, rezanje i ispis datuma. Jedinstveni dizajn s jednom glavom lakši je za čišćenje. Pogodniji za promjenu veličine i jednostavniji za upravljanje. Posebno je prikladan za medicinsku kremu, pastu za zube, kozmetiku, ljepilo, ljepilo, kečap i industriju umjetničkih paleta.

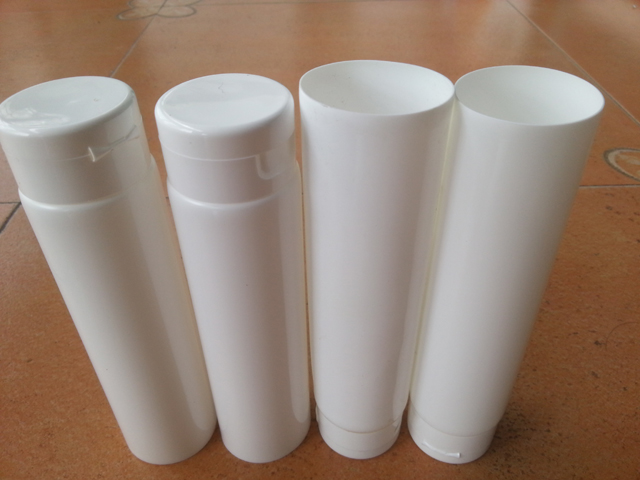

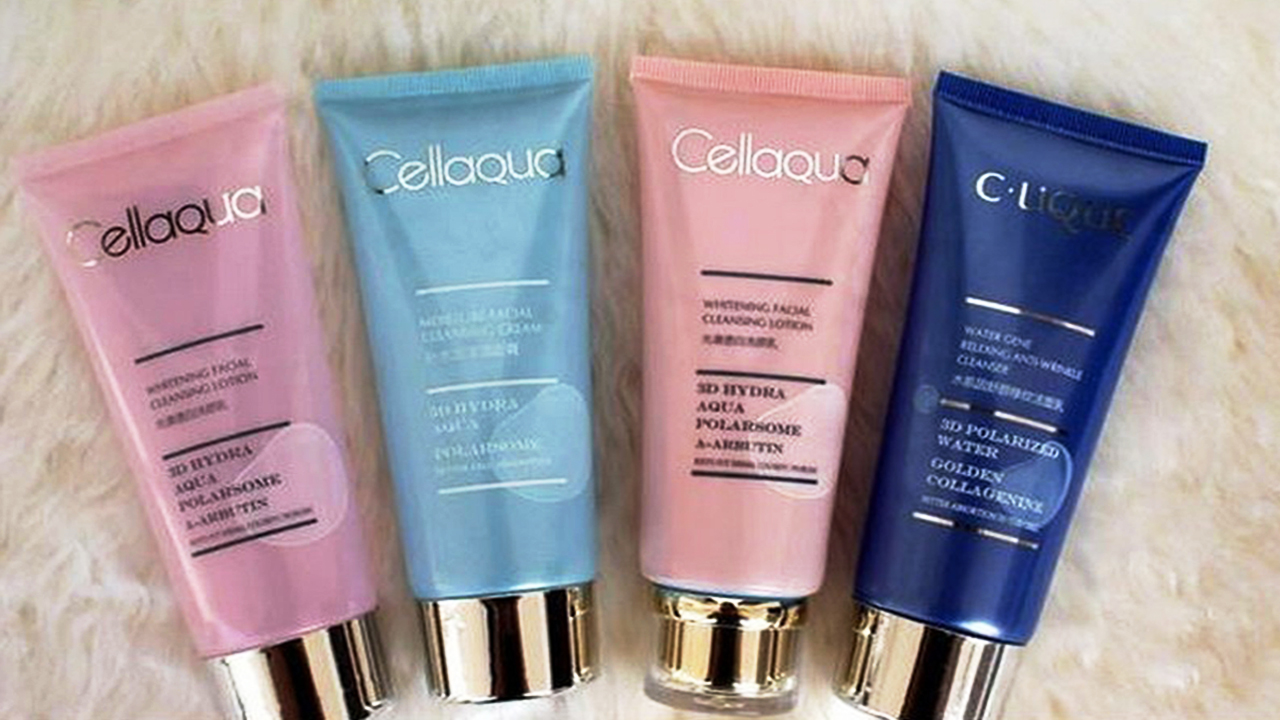

Uzorci cijevi

Princip rada

Strojem upravlja PLC i zaslon osjetljiv na dodir, korištenje 12 jednakih stanica, plastično crijevo zauzvrat na cijevi, oznake, punjenje, brtvljenje, rezanje i izvlačenje cijevi. Umetnite plastično crijevo u utičnicu, uključite funkcijski prekidač, pritisnite gumb za pokretanje, stroj počinje s povremenim radom pod kontrolom PLC-a: okretanje počinje u smjeru suprotnom od kazaljke na satu na radnoj stanici, zaustavljanje okretanja kotačića nakon postavljanja na mjesto, zatim na cijevi, oznake , punjenje, brtvljenje, rezanje i rad na tijelu cijevi (napomena: mehanizam za punjenje i brtvljenje opremljen infracrvenim prekidačem za otkrivanje mora se detektirati pod uvjetom da će plastično crijevo raditi).

Kada svaki kraj rada, svaka agencija se resetuje. Na jednom kraju radnog ciklusa, sljedeći jedan radni ciklus, ciklus. Nakon radnog ciklusa, plastično crijevo s rotirajućim pokretima prelazi na sljedeću stanicu.

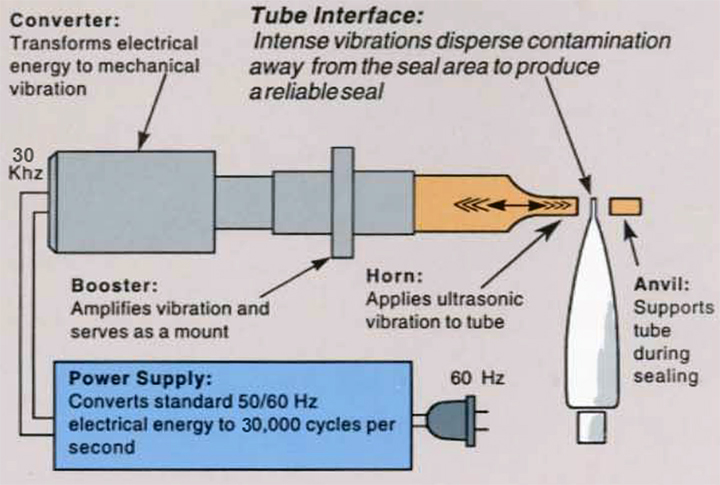

Kako radi ultrazvučno brtvljenje

Ultrazvučni uređaj za brtvljenje cijevi dizajniran je za montažu na gotovo sve stilove strojeva za punjenje. Kako se cijev pomiče prema postaji za ultrazvučno brtvljenje cijevi, prekidač se zatvara kako bi započeo ciklus zavarivanja. Zrak se usmjerava u cilindre kako bi pomaknuo nakovanj za zavarivanje i ultrazvučni rog prema središnjoj liniji cijevi.

Cijev je zatvorena do prethodno postavljenog razmaka i držana za primjenu zvučne energije.

Ultrazvučno napajanje uzima električnu energiju od 50/60 Hz i pretvara je u 30 000 ciklusa u sekundi pomoću oscilatora snage.

Ova visokofrekventna električna energija primjenjuje se na pretvarač koji pretvara električnu struju u visokofrekventne mehaničke vibracije.

Zvučna energija uzrokuje da rog vibrira na kraju cijevi brzinom od 30 000 ciklusa u sekundi.

Intenzivna vibracija raspršuje bilo kakvu kontaminaciju iz područja brtve i stvara toplinu za spajanje materijala.

Energija se zatim zaustavlja i cijev se drži zatvorena kratko vrijeme (obično 0,05 do 0,150 sekundi).

Zatim cijev ide do sljedeće stanice na liniji za punjenje. Obično se vrijeme ciklusa kreće od 45 do 80 jedinica u minuti, ovisno o promjeru cijevi i materijalu.

Značajke

Plastično crijevo kroz cijev, oznake, punjenje, brtvljenje, rezanje i izvlačenje iz cijevi, završetak posla strojnog pakiranja.

• Stroj za brtvljenje punjenja cijevi ultrazvučnom tehnologijom sa sustavom upravljanja zaslonom osjetljivim na dodir
• Poklopci i obloge izrađeni od nehrđajućeg čelika 304, potvrđuju GMP standard
• Kontaktni dijelovi u SS 304
• Mlaznica za pozitivno punjenje. Pneumatski sustav za isključivanje. (Da bi se izbjegao problem s repom)
• Bez cijevi Bez punjenja / Bez cijevi Bez brtvljenja Grijanje cijevi toplim zrakom iznutra i hlađenje izvana kako bi se izbjeglo udubljenje na brtvljenju su PLC upravljački zaslon osjetljiv na dodir
• Fergusonov indekser
• Panel kutija kojoj se lako pristupa
• Obostrano skupno kodiranje najviše 12 znakova.
• Volumen punjenja od 5 ml do 200 ml. s izmjenjivim pumpicama. 3 ml do 30 ml, 30 ml do 100 ml i 100 ml do 250 ml
• Promjer cijevi: min 10mm – max.50mm.
• Izlaz do 1600 do 2200 cijevi na sat.
• Brojač cijevi
• Lako podesiva brtvena glava

Glavni tehnički parametri

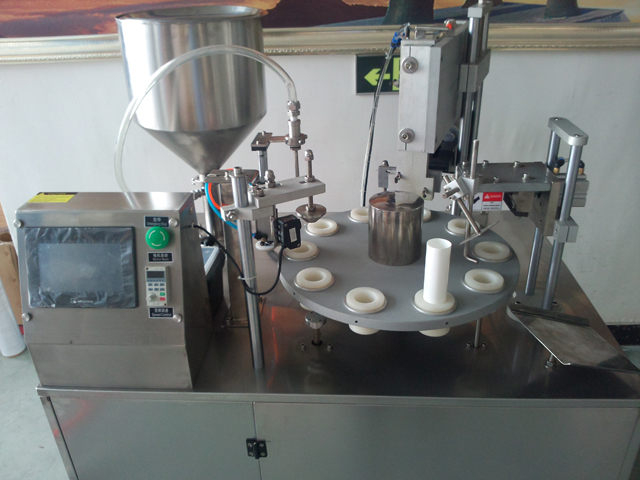

Detaljne slike

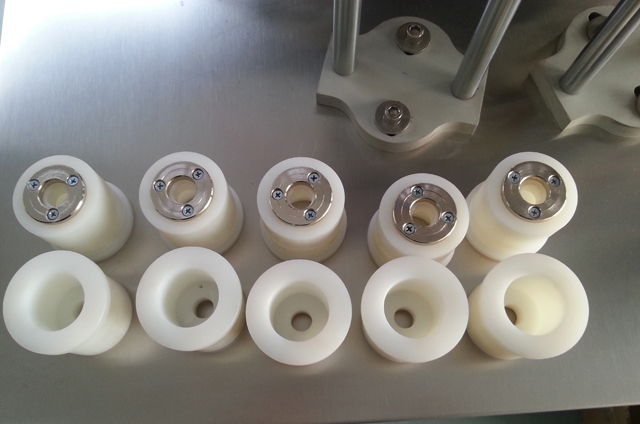

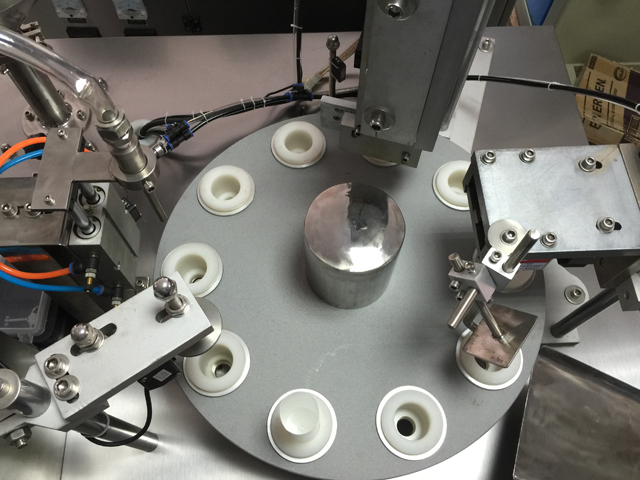

Držač cijevi od punjenja opreme za ultrazvučno brtvljenje

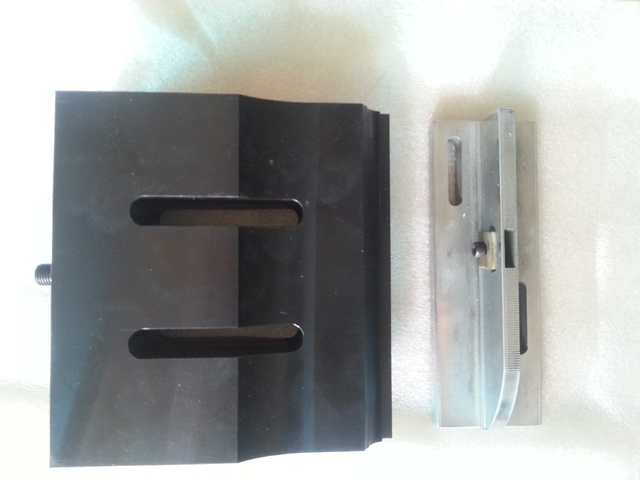

Kalup za cijev za rezervni rezač

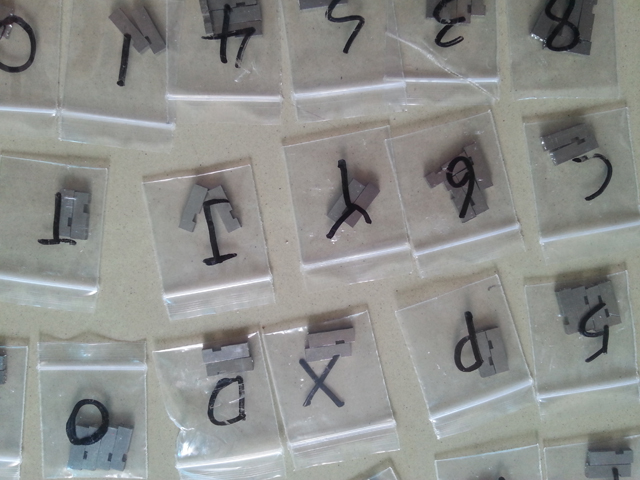

Slova za šifriranje datuma

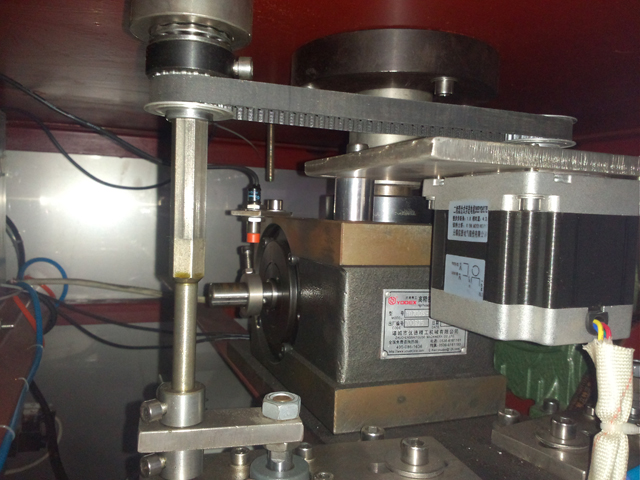

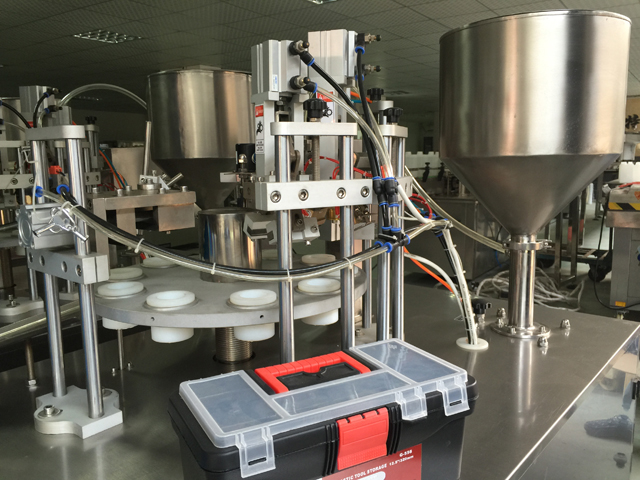

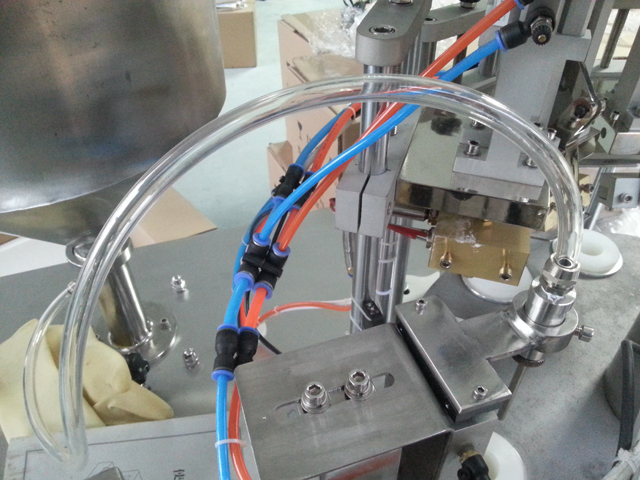

Pneumatski dio izbliza na punjenju ultrazvučnih visokotehnoloških strojeva za brtvljenje:

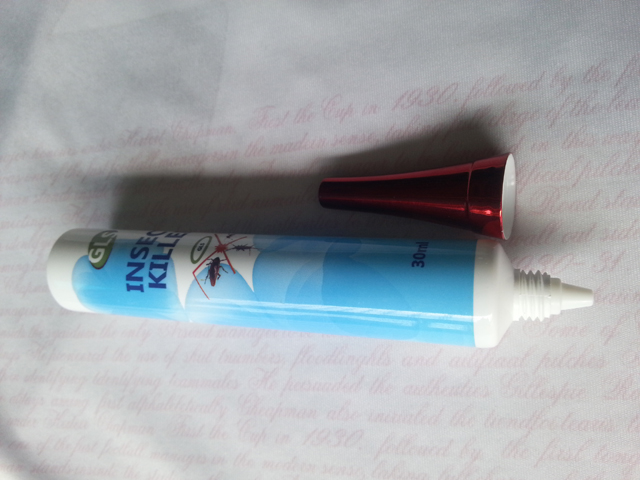

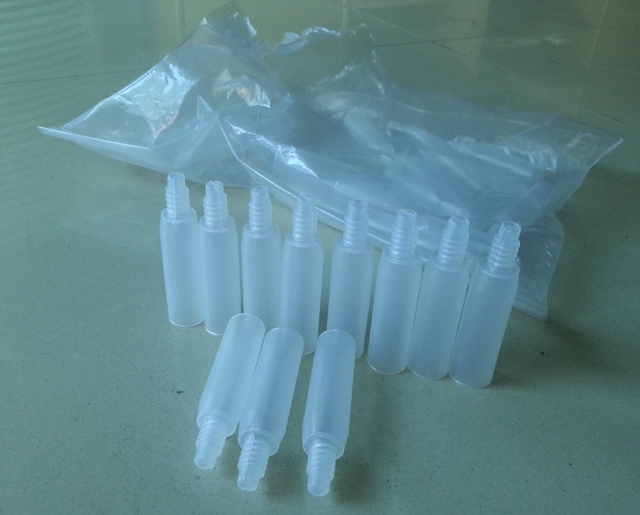

Uzorci strojeva za brtvljenje ultrazvučnih cijevi za plastične cijevi:

Pakiranje sanduka bez fumigacije za ultrazvučni stroj za brtvljenje za punjenje cijevi

Jamčiti: Za sve strojeve zahtijeva se 1 godina jamstva. (Iz jamstva su isključeni problemi uzrokovani nesrećama, pogrešnom uporabom, pogrešnom primjenom, oštećenjem prilikom skladištenja, nemarom ili modificiranjem opreme ili njezinih komponenti. Također rezervni dio koji se lako pokvari nije uključen u jamstvo)

Montaža: Nakon što stroj stigne u vašu tvornicu, ako vam je potrebno, naš tehničar će otići do vas da instalira i testira stroj i također obučava vašeg radnika za rukovanje strojem (vrijeme obuke ovisi o vašem radniku). Troškovi (avionska karta, hrana, hotel, naknada za putovanje u vašoj zemlji) trebali bi biti na vašem računu i trebate platiti tehničaru 150 USD po danu. Također možete otići u našu tvornicu na obuku.

Nakon usluge: Ako imate problem na stroju, naš tehničar će otići kod vas da popravi stroj što je prije moguće. Trošak bi trebao biti na vašem računu (kao gore).
