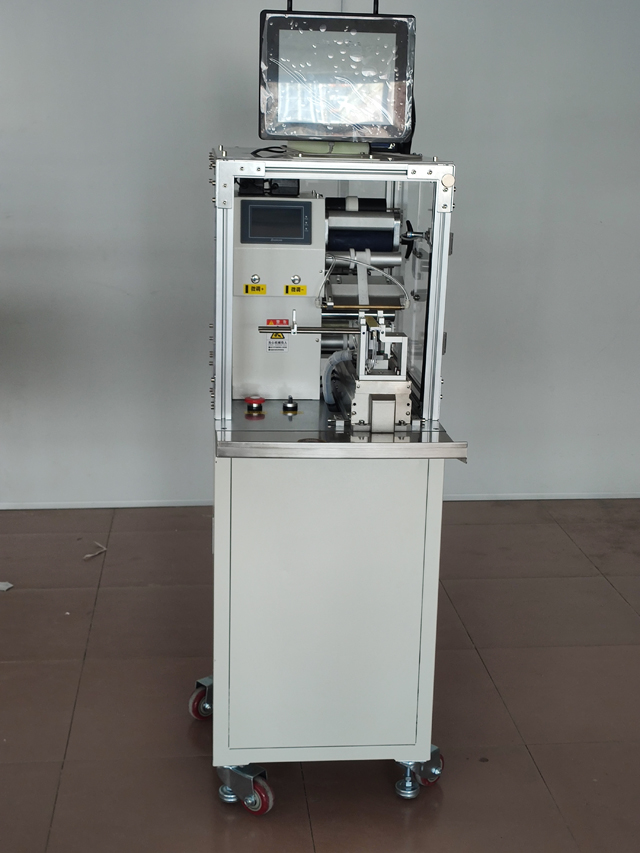

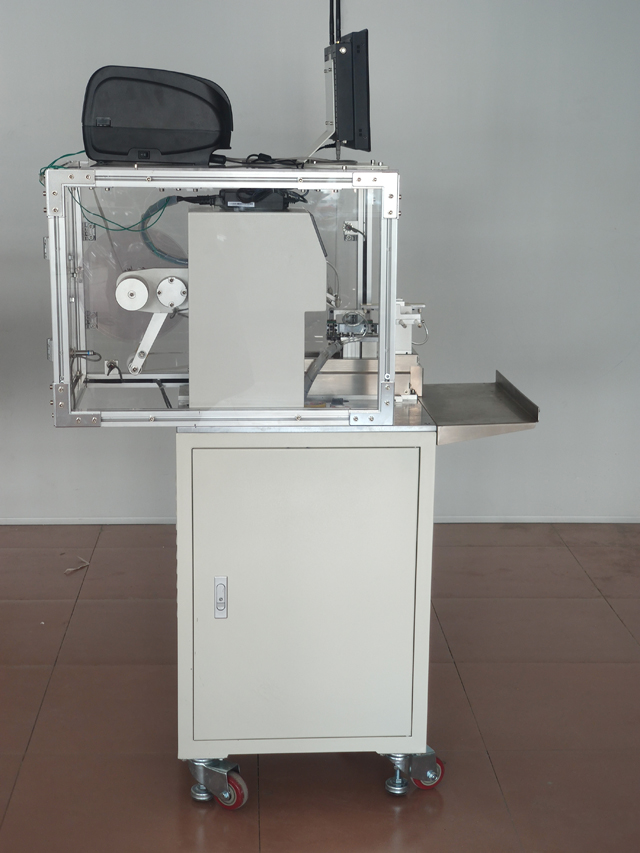

Poluautomatski stroj za presavijanje naljepnica naljepnica za kabele

Model: VK-T807
Točnost označavanja: ±0,2 mm;
Brzina označavanja: 1500-1800 kom/h
Tip malog promjera žice: Brzina 2000 p kom./h
Primjenjiva veličina proizvoda: Osnovni tip: Promjer: 6~15 mm
Vrsta malog promjera: 1~5 mm
Vrsta velikog promjera: potrebno je prilagoditi više od 15 mm
Primjenjiva veličina naljepnice: Duljina: 25~210mm Proizvodi izvan ovog raspona trebaju biti prilagođeni Širina: 10~65mm
Ukupna veličina: 850*650*1300 Dužina × Širina × Visina, duga naljepnica će povećati dimenziju širine
Prikladno napajanje: 220v/50hz;
Ukupna težina: 128 kg.

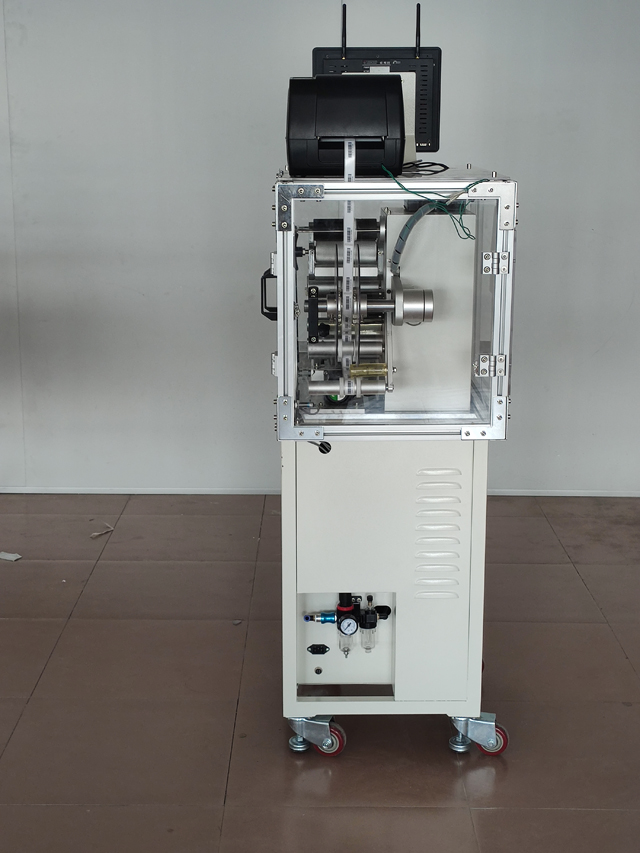

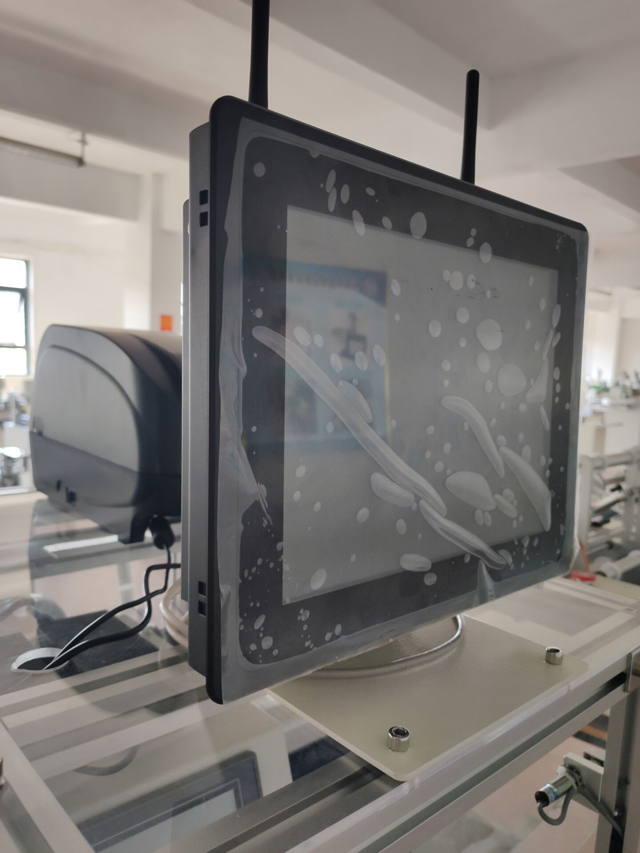

Qr koder s dijelom pisača u stvarnom vremenu

Tehnički parametri standardnog modela, drugi posebni zahtjevi i funkcije mogu se prilagoditi.

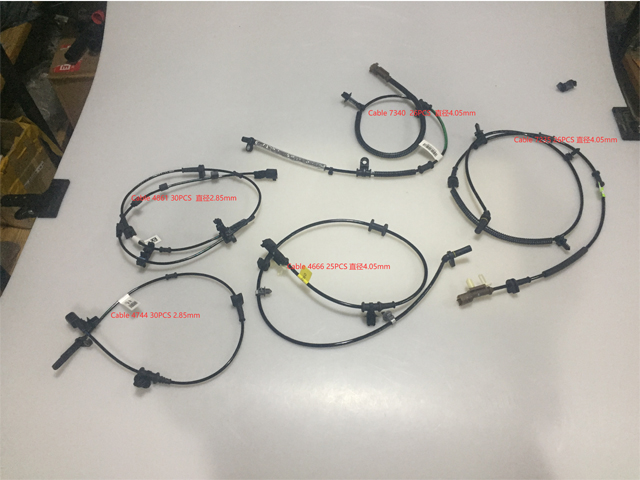

Primjenjivo za presavijanje naljepnica na svim vrstama žica i kabela, kao što su strujni vodovi, periferni kabeli računala, elektronički senzorski kabeli, kabeli za slušalice, električni vodovi, optički vodovi, kabelski vodovi, piple kabeli, USB kabeli, kabeli faksa / pisača itd.

Primjenjivo za širok raspon veličina proizvoda, jednostavno podešavanje i zamjena različitih proizvoda.

Operativni proces:

Osnovno načelo: Senzor detektira prolaz proizvoda, vraća signal u kontrolni sustav označavanja, signal se obrađuje putem PLC obrade, isporučuje naljepnicu na unaprijed postavljenu poziciju proizvoda u odgovarajuće vrijeme, kada proizvod teče kroz mehanizam za pokrivanje, naljepnice će biti čvrsto pokrivene, označavanje radnja je završena.

Postupak: Stavi proizvod -> Detekcija proizvoda (automatski) -> označavanje (automatski) -> Prekrivanje (automatski) -> prikupi označeni proizvod.

Značajke

Širok raspon primjena, pogodan za različite specifikacije proizvoda;

Praktično korištenje, prilagodba širokog raspona, označavanje proizvoda različitih specifikacija.

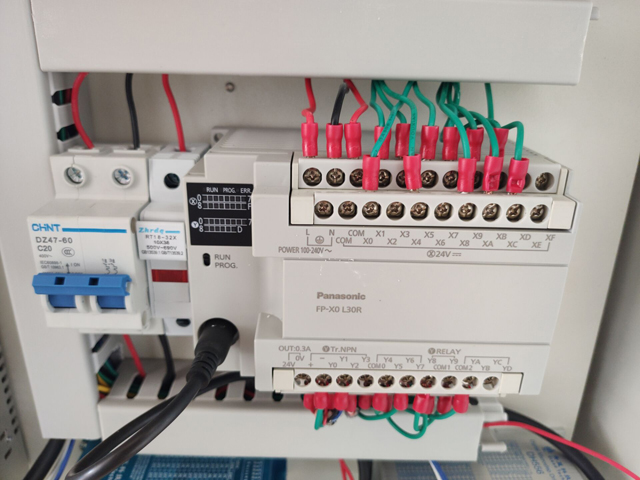

Visoka stabilnost, napredni elektronički upravljački sustav koji se sastoji od Panasonic PLC Njemačka oznaka električnog oka, opreme za podršku 7 × 24-satni rad;

Raspon primjene:

Primjenjiva naljepnica: samoljepljiva naljepnica/film, elektronički nadzorni kod, barkod i tako dalje.

Primjena: žica i kabel, velika širina, višestruke specifikacije, visokoprecizni proizvodi sa savijanjem naljepnica.

Primjenjiva industrija: široko se koristi u industriji elektronike, žice, kabela i drugim industrijama.

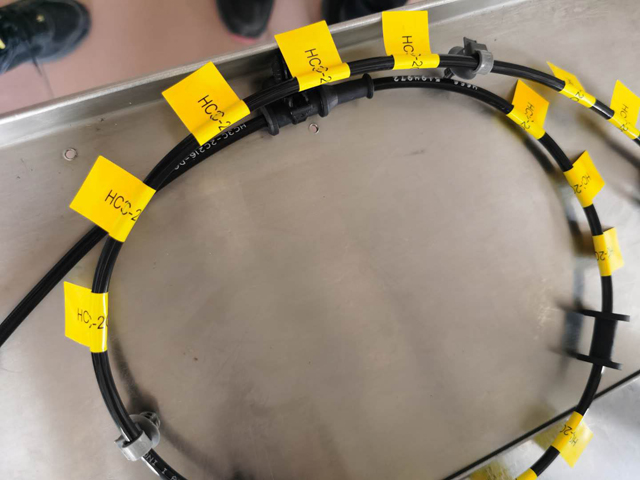

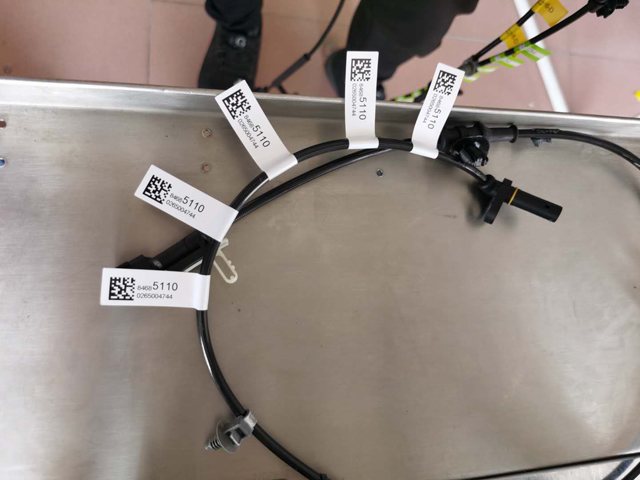

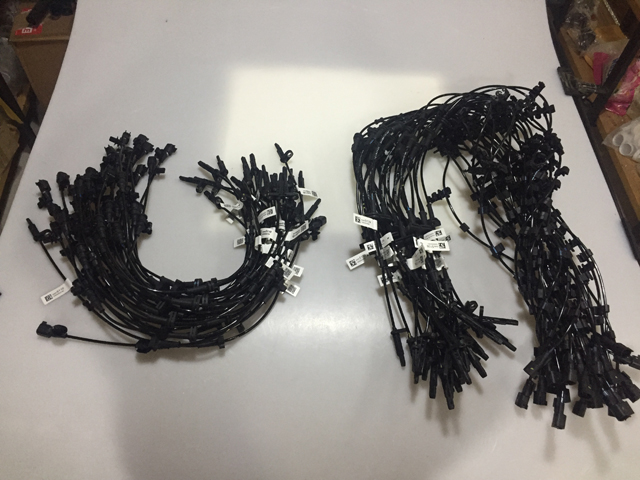

Primjena: označavanje žica, označavanje perifernih uređaja računala, USB kabela itd.

Uređaj za sklapanje može se prilagoditi, asortiman koji nije proizvod može se prilagoditi prema uzorcima kupaca.

Kako upravljati strojem za etiketiranje?

Provjerite napon napajanja (ac220v), tlak zraka 4-6kgf, a vanjsko napajanje mora imati pouzdano uzemljenje prije rada.

Napajanje.

Nemojte blokirati otvor za hlađenje kućišta.

Neprofesionalni tehničari strogo zabranjuju otvaranje kućišta.

Radni raspon dodira s tijelom strogo je zabranjen kada se koristi oprema.

Kada se oprema pokvari, prvo treba zatvoriti prekidač napajanja i strogo je zabranjeno održavanje električnom opremom.

Stroj se koristi za operaciju savijanja i označavanja kabelskog svežnja i okrugle šipke.

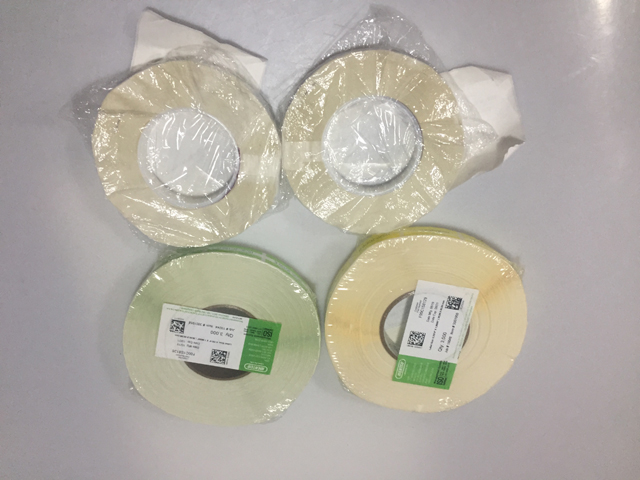

Primjenjivi parametri naljepnica: unutarnji promjer 76 mm role naljepnica i vanjski promjer max 240 mm; (ostale specifikacije treba popraviti). Materijal naljepnice: pvc, kućni ljubimac, tkanina, papir i tako dalje; specifikacija naljepnice: prema specifičnom stroju

Točnost označavanja: = 0,2 mm;

Kapacitet: 1500 kom/h;

Vanjska veličina: 630*740*1040 mm (d*š*v);

Težina stroja: oko 86 kg;

Primjenjivi kabelski svežanj: prema specifičnom stroju

Opis operacije

Montaža:

Pomiče uređaj u željeni položaj za ugradnju.

Izgazio univerzalnu kočnicu kotača i popravio univerzalni kotač kako bi bio gladak.

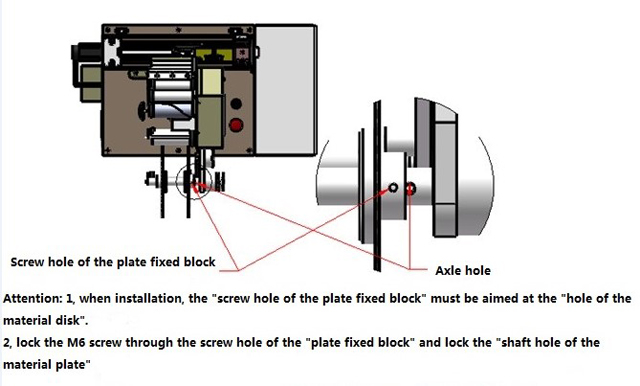

Pregradna ploča s naljepnicom: prilikom postavljanja moramo pričvrstiti "otvor za vijak bloka za pričvršćivanje diska" na "otvor za osovinu materijala" i zavrnuti vijak m6 kroz otvor za vijak bloka za pričvršćivanje materijala i zaključati ga u otvor osovine ladicu za materijal.

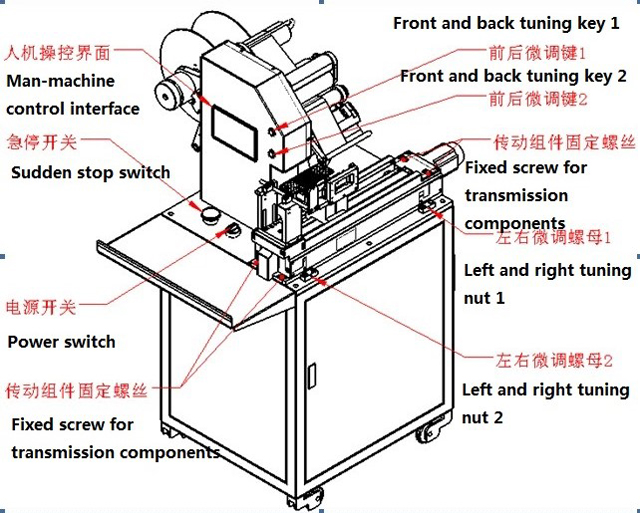

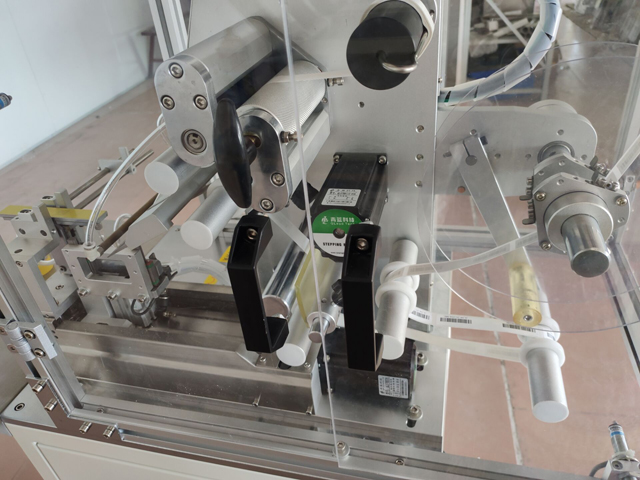

Izgled opreme, važni dijelovi i kontrolno sučelje čovjek-stroj

Važni dijelovi.

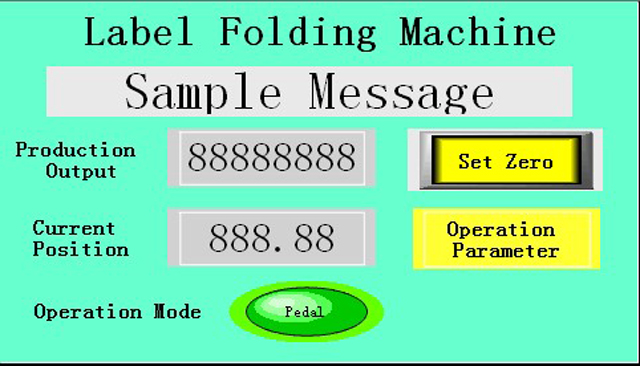

Glavna slika.

Izlaz: brojanje kapaciteta, pritisnite tipku "izlaz nula" na nulu;

Trenutačni položaj: prikaz udaljenosti u stvarnom vremenu kliznog načina modula za prijenos naljepnica, jedinica mm;

Način rada je "automatski" i dvije vrste "gazišta".

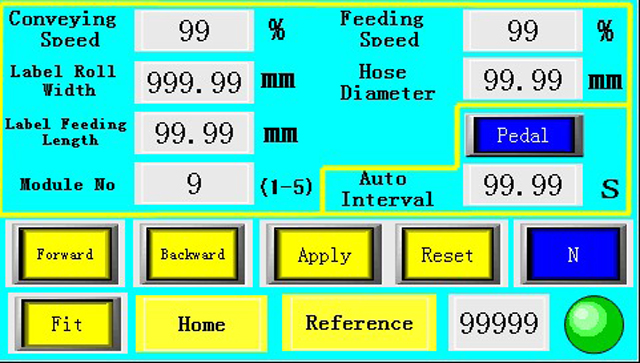

Korisnički parametri

Standardna brzina ploče: brzina rada ploče indikatora, prilagođena prema 0-100%.

Brzina označavanja: odnosi se na brzinu skidanja naljepnice s ploče za skidanje, prilagođenu za 0-100%.

Širina donjeg papira: širina papira za naljepnice, jedinica mm.

Promjer žice: unos promjera jedne žice, izravni unos ravne žice ili više žica za borbu protiv dvostruke debljine, mm.

Dužina oznake: kontrolirajte duljinu naljepnice s ploče za skidanje, jedinica mm.

Naprijed: pritisnite tipku "naprijed", pogonski modul oznake će kliziti prema naprijed, ova funkcija može podesiti udaljenost ciljanog položaja.

Natrag: pritisnite tipku "natrag", pogonski modul oznake će kliznuti natrag unatrag, ovom se funkcijom može otkloniti pogreška udaljenost položaja točke označavanja.

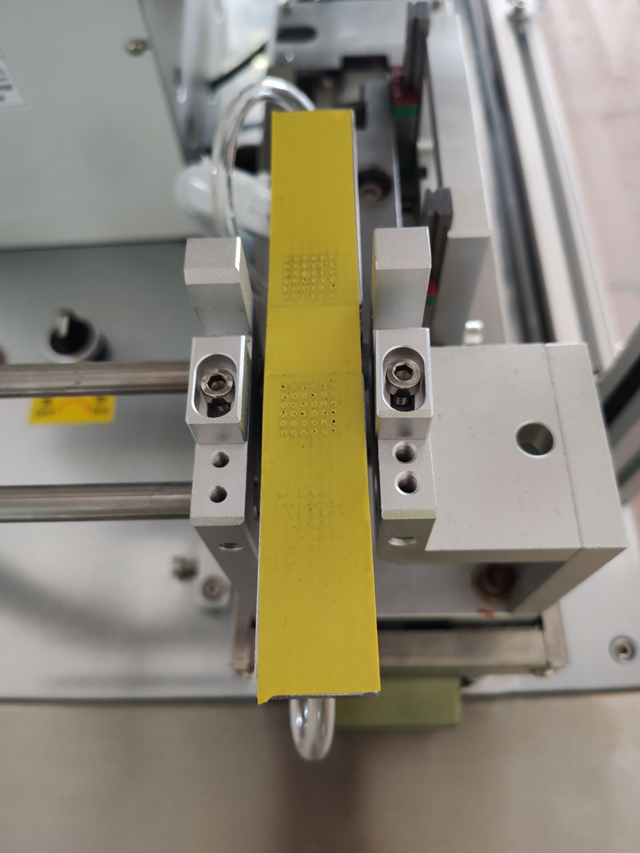

Prilagodi: pritisnite tipku "prilagodi", cilindar stezaljke ravne zračne ploče i modul za postavljanje kabelskog svežnja pomaknut će gornji i donji pokretni cilindar. Ova funkcija može ispraviti udaljenost između kabelskog svežnja i stezanja vakuumske ploče.

Ponovno postavljanje: vratite zaglavlje na nulu nakon gumba za ponovno postavljanje.

Električna energija: nakon zamjene različitih specifikacija osnovnog papira za naljepnice, dugo pritisnite električne tipke kako biste omogućili sustavu da automatski nauči naljepnice i prodor papira na dnu.

Metoda rada:

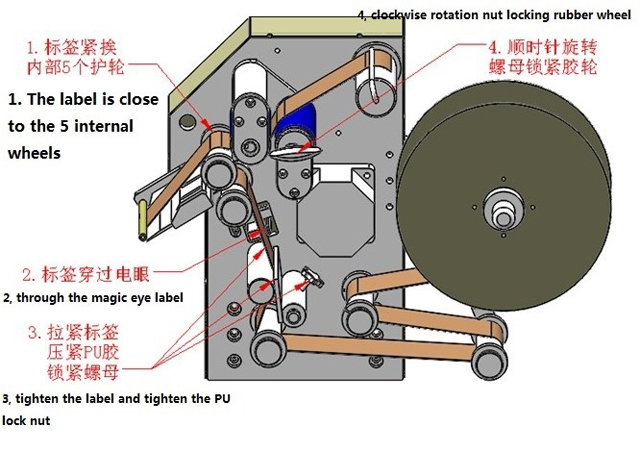

Naljepnica je instalirana, a naljepnica je instalirana kao ispod na modul za skidanje.

Okrenite prekidač u smjeru kazaljke na satu i uključite napajanje. Pritisnite tipku za zaustavljanje i zakrenite u smjeru kazaljke na satu.

Stroj za prebacivanje i podešavanje

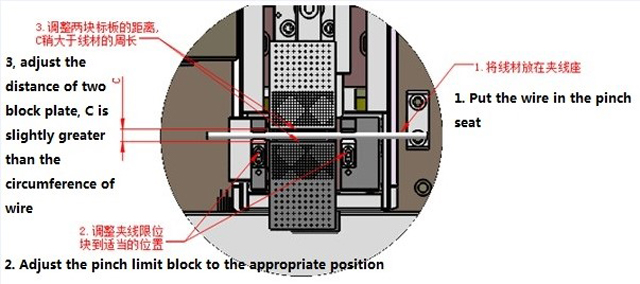

Prema promjeru žice, prilagodbi, sjedištu veze, udaljenosti između ploča, kao što je sljedeća slika

Unesite širinu donjeg papira u širinu donjeg papira na slici 3, a promjer žice unesite u promjer žice.

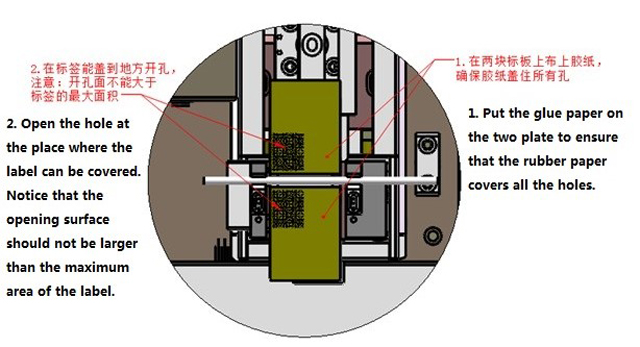

Ljepljiva traka i otvori

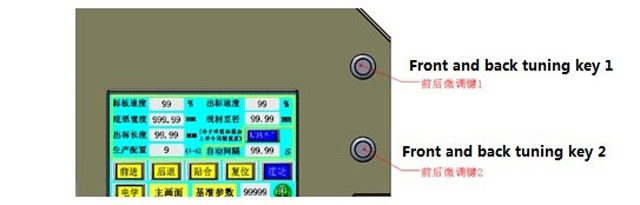

U procesu proizvodnje, ako naljepnica nije poravnata prije i iza naljepnice, može se podesiti izravno u stupcu "donja širina papira". Također se može pomicati "prednja i stražnja tonska tipka "1" prednja i stražnja mikro tipka za ugađanje 2", pri čemu se svakim pomakom mijenja 0,1 mm.

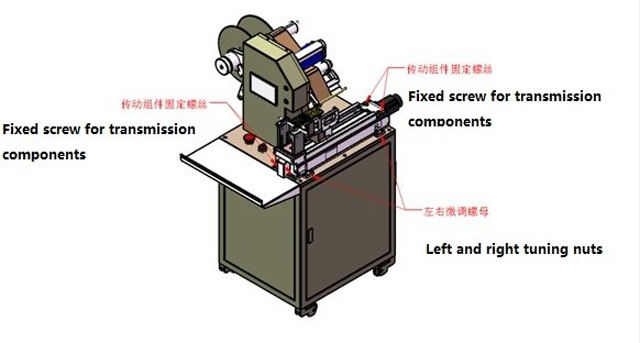

Označite lijevo i desno stroj za podešavanje

Ako su naljepnice presavijene, ako lijeva i desna strana nisu poravnate, četiri komponente prijenosa moraju biti labavo olabavljene, zatim se lijeve i desne matice za podrezivanje trebaju podesiti prema smjeru odstupanja i stupnju naljepnica. Konačno, četiri komponente prijenosa moraju biti zaključane.

Održavanje I Održavanje

Strogo zabranite pritisak, molimo vas da uvijek budete čisti.

Kako bi podmazali stroj na vrijeme. Aktivna pozicija standardne ploče dodaje se jednom mjesečno. Ako postoji vremenska kontrola ulja za podmazivanje, provjerite čašicu za odvajanje, ako nema pravodobno dopunite.

Tri mjeseca za provjeru istrošenosti sinkronog remena na različitim dijelovima stroja
