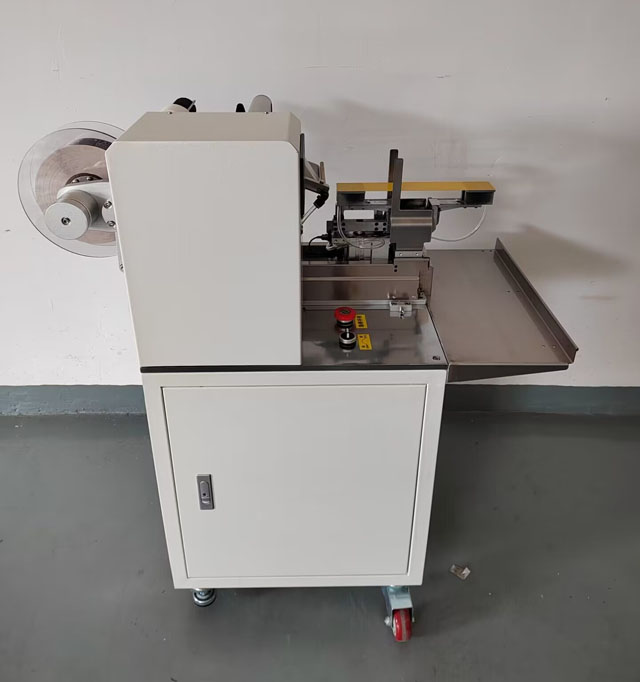

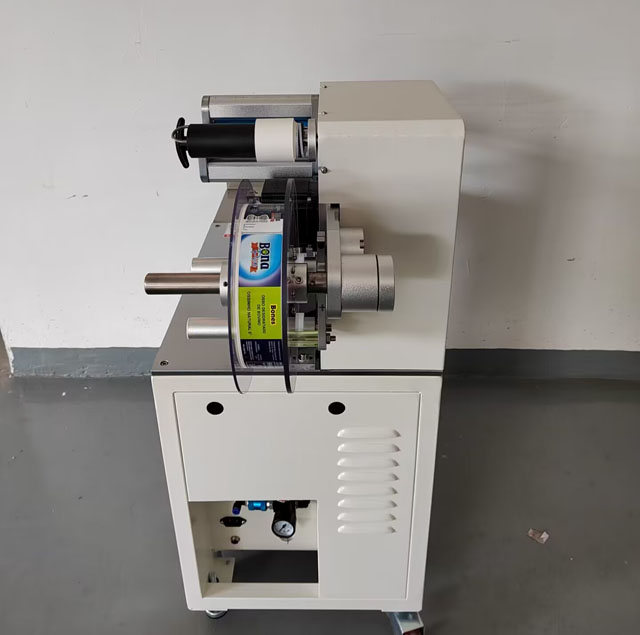

Poluautomatski aplikator naljepnice zastavice za pakiranje hrane za kućne ljubimce s psećim kostima

• Ovaj se stroj koristi za savijanje etiketa žičanih snopova i okruglih šipki, kao i psećih kostiju, proizvoda za kućne ljubimce, cijevi itd.;
• Primjenjivi parametri naljepnice: unutarnji promjer zavojnice naljepnice 76 mm, vanjski promjer Max 240 mm; (Ostale specifikacije potrebno je prilagoditi),
• Materijal naljepnice: PVC, PET, tkanina, papir itd.;
• Specifikacija naljepnice: prema specifičnom stroju.
• Točnost označavanja: ± ≤ 0,2 mm;
• Kapacitet: 1500 kom/h;
• Tlak zraka :0,4-0,6Mpa Potrošnja zraka 0,15m3/min
• Napajanje 220V/50-60HZ/jednofazno (američki standard se može prilagoditi)
• Ukupna dimenzija: 630 * 740 * 1040 mm (D * Š * V);
• Težina stroja: oko 86 kg;

Poluautomatski stroj za označavanje savijanjem zastava ("Zastava" je izraz koji industrija koristi za označavanje signala naljepnice koji privlači pažnju i upozorava potrošače da pažljivo pročitaju naljepnicu zbog značajnih novih informacija).

Oznaka sa zastavom idealno je rješenje proizvoda za identifikaciju proizvoda i njihovo međusobno razlikovanje. Ako imate mnogo sličnih proizvoda koji izgledaju slično, oznaka zastave može vam ponuditi način da ih bolje identificirate. Na primjer, računalni kabeli često koriste ovu vrstu oznake. No, oznaka zastave također je česta u nakitu. Ovdje trgovine označavaju pojedinačno prstenje, narukvice i ogrlice oznakom zastavice.

S oznakom zastavice možete na jednostavan, ali učinkovit način identificirati svrhu proizvoda (VGA ili HDMI kabel). Ime oznake zastave potječe od "elementa zastave" koji nastaje primjenom oznake. Etikete sa zastavicama izrađuju se na grubom materijalu i postavljaju oko određenog proizvoda.

Osim organiziranja vaših proizvoda, oznaka zastave također daje vašem proizvodu veću vizualnu privlačnost. Na taj se način izdvajate od konkurencije i imate dodatni prostor za informacije o proizvodu.

Koristite oznake zastava u funkcionalne, ali i komercijalne svrhe.

Prije svega, zahvaljujemo vam što ste odabrali naš proizvod - poluautomatski stroj za etiketiranje zastavica. Kako biste u potpunosti iskoristili funkcije ovog proizvoda i osigurali svoju sigurnost i interese, pažljivo pročitajte ovaj priručnik prije instalacije.

Sigurnosne mjere opreza pri radu poluautomatskog uređaja za označavanje naljepnicama:

• Prije uključivanja provjerite napon napajanja (AC220V), tlak zraka 4-6 kg, a vanjsko napajanje mora biti pouzdano uzemljeno.
• Nemojte blokirati otvor za hlađenje kućišta.
• Neprofesionalnim tehničarima zabranjeno je otvaranje kućišta.
• Strogo je zabranjeno dirati područje djelovanja dok je oprema u radu.
• U slučaju kvara opreme, prvo isključite prekidač napajanja, a održavanje uživo je strogo zabranjeno.

Performanse i parametri poluautomatskog stroja za etiketiranje zastava:

• Ovaj se stroj koristi za savijanje i označavanje žičanih snopova i okruglih šipki kao i proizvoda za žvakanje psećih kostiju za kućne ljubimce;
• Primjenjivi parametri naljepnice: unutarnji promjer zavojnice naljepnice 76 mm, vanjski promjer Max 240 mm; (Ostale specifikacije potrebno je prilagoditi),
• Materijal naljepnice: PVC, PET, tkanina, papir itd.;
• Specifikacija naljepnice: prema specifičnom stroju.
• Točnost označavanja: ± ≤ 0,2 mm;
• Kapacitet: 1500 kom/h;
• Ukupna dimenzija: 630 * 740 * 1040 mm (D * Š * V);
• Težina stroja: oko 86 kg;
• Primjenjivi tip: prema specifičnom modelu.

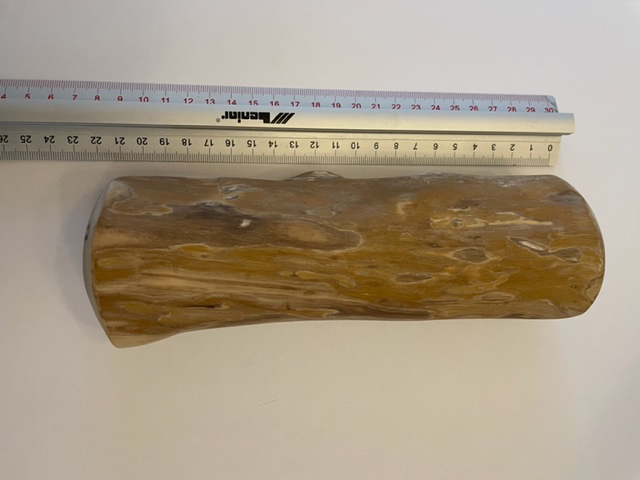

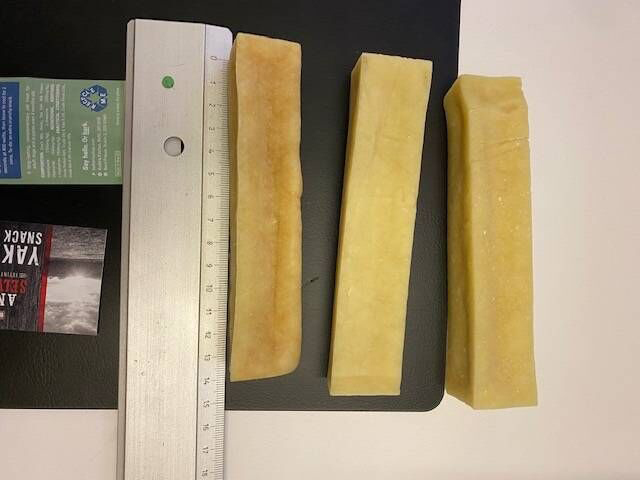

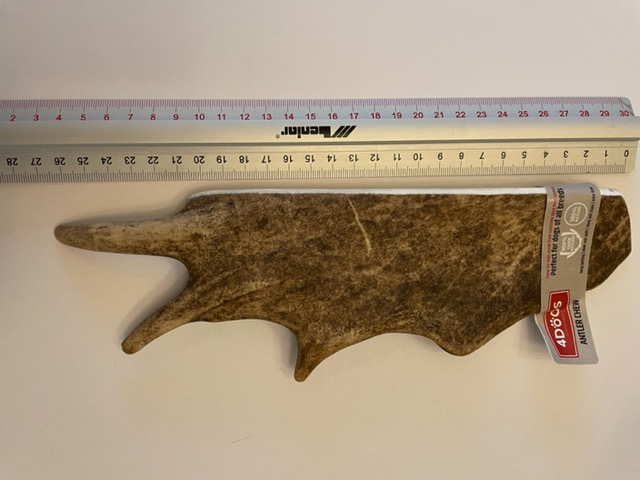

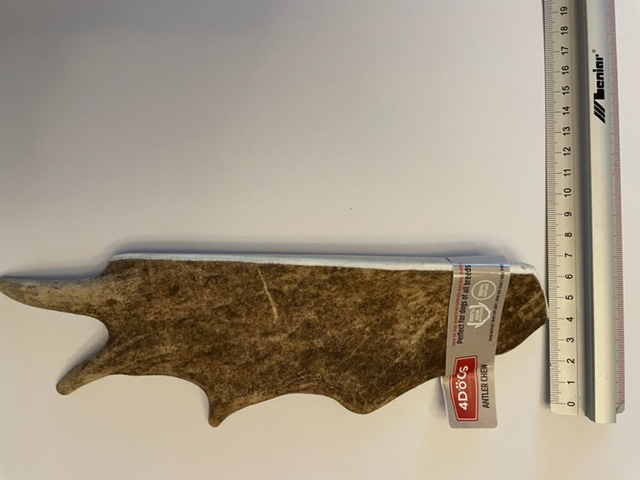

Uzorci psećih kostiju:

Upute za rad poluautomatskog stroja za etiketiranje:

Montaža:

1. Pomaknite opremu u željeni položaj za ugradnju.
2. Pritisnite univerzalnu kočnicu kotača i pričvrstite univerzalni kotač da bude stabilan.

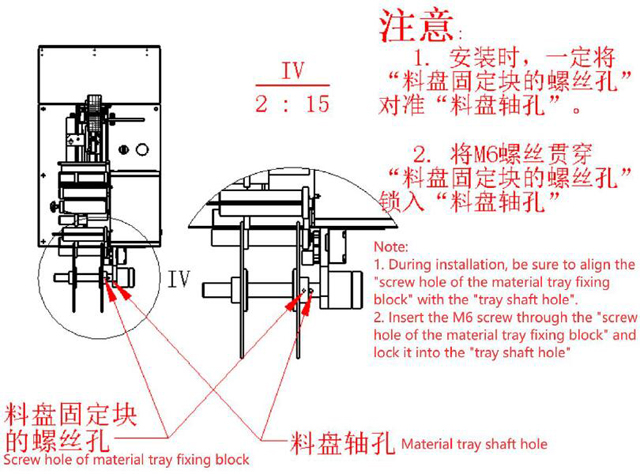

3. Instalacija pregrade za naljepnice: tijekom postavljanja, pobrinite se da poravnate "otvor za vijak bloka za pričvršćivanje ladice" s "rupom za osovinu za ladicu" i učvrstite vijak M6 kroz "otvor za vijak na bloku za pričvršćivanje ladice" u "otvor za osovinu za ladicu "

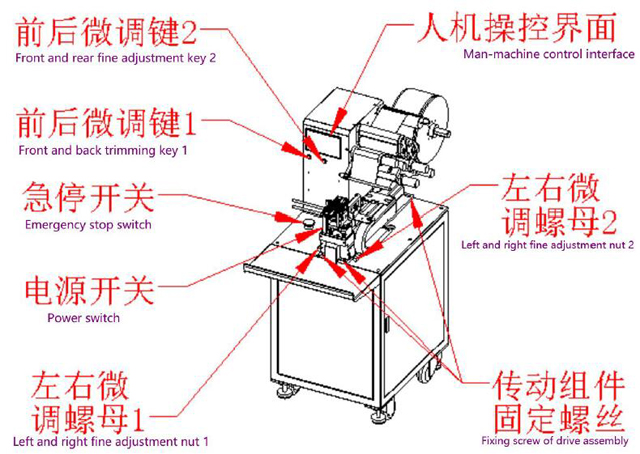

Izgled opreme, važni dijelovi i kontrolno sučelje čovjek-stroj

Važni dijelovi.

Glavni zaslon.

• Količina serije: kada je stvarni učinak veći ili jednak planiranom izlazu, oprema prestaje raditi.
• Količina: Izlazni brojač se može resetirati pritiskom na tipku "Postavi nulu".
• Označavanje je otključano (označavanje započeto)/zaključano (označavanje obustavljeno):
• Nakon zaustavljanja označavanja na određeno vrijeme ("samozaključavanje" na zaslonu "ručno upravljanje" može postaviti vrijeme, jedinica je "sekunde"), sustav će se automatski zaključati (označavanje obustavljeno) i pritisnite ovu tipku za otključavanje.

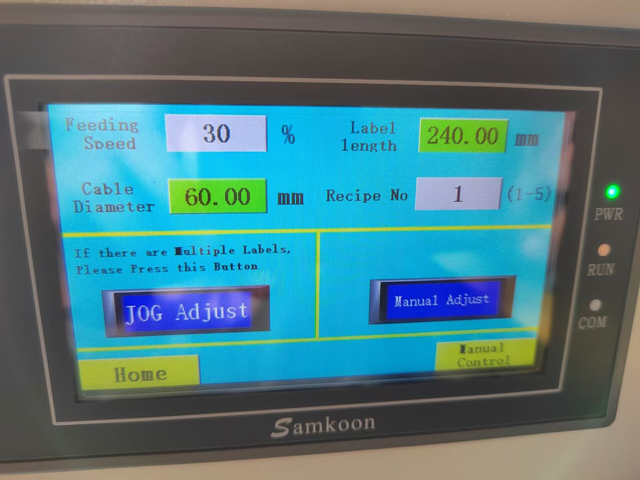

Parametri.

• Brzina uvlačenja: A. Odnosi se na brzinu skidanja naljepnica s ploče za skidanje, prilagođenu za 0-100%.
• Dužina naljepnice: Duljina jedne naljepnice, u mm.
• Recept br.: Moguće je rezervirati pet grupa.
• Jog: kliknite na ovu tipku i sustav će jednom automatski izvaditi oznaku.
• Dugo pritisnite i izvucite oznaku: pritisnite i držite ovu tipku dok se ne pojavi "OK", a duljina naljepnice će se jednom automatski izračunati.

Ručna kontrola

• Odgoda primanja naljepnice: vrijeme za pauzu nakon što je naljepnica završena i ploča za upijanje naljepnice otvorena.
• Brzina ploče s naljepnicom: brzina glave indikatora koja prima naljepnicu, podešena za 0-100%.
• Dužina naljepnice: kontrolirajte duljinu skidanja naljepnice s ploče naljepnice, u mm.
• Trenutni položaj: prikaz udaljenosti u stvarnom vremenu kliznog modula za prijenos naljepnica, jedinica: mm;
• Odgoda označavanja: Nakon što žica aktivira indukcijski prekidač, označavanje će biti odgođeno.
• Samozaključavanje: postavite koliko će dugo biti automatski zaključano nakon što se naljepnica zaustavi.
• Naprijed: pritisnite tipku "Naprijed", pogonski modul naljepnice će kliziti prema naprijed, a ova funkcija može podesiti udaljenost položaja za primanje oznake.
• Natrag: pritisnite tipku "Natrag", pogonski modul naljepnice će kliziti unatrag, a ova funkcija može podesiti udaljenost izvornog položaja naljepnice.
• Poništi: pomaknite tipku za poništavanje kako biste vratili glavu naljepnice na nulu.
• Puhanje cijevi: kliknite ovu tipku da biste upuhali zrak kroz cijev.
• Standardno usisavanje: kliknite ovu tipku za aspiraciju standardne ploče.
• Prilagodi: pritisnite tipku "prilagodi" i zračni cilindar stegnut ravnom praznom pločom te gornji i donji pomični cilindar modula za postavljanje kabelskog svežnja će se pomaknuti,
• Puhanje naljepnice: kliknite ovu tipku za aspiraciju ploče s naljepnicom za puhanje.
• Označavanje: pritisnite i držite ovu tipku za označavanje.
• Serijska radnja/pojedinačna radnja: serijska radnja odnosi se na završetak proizvodnog ciklusa svaki put kada se pokrene, a pojedinačna radnja odnosi se na završetak jedne radnje svaki put kada se pokrene.

Metoda rada:

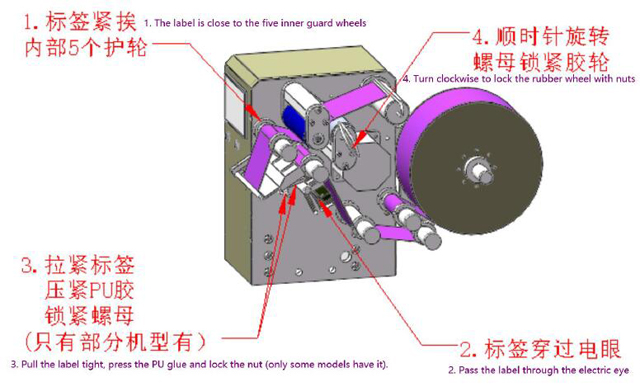

Za postavljanje naljepnice, postavite naljepnicu na modul za skidanje naljepnica kao što je prikazano na slici ispod.

Pokrenuti

Okrenite prekidač u smjeru kazaljke na satu kako biste uključili napajanje. Pritisnite tipku za hitno zaustavljanje i okrenite je u smjeru kazaljke na satu za resetiranje.

Promjena linije i podešavanje stroja

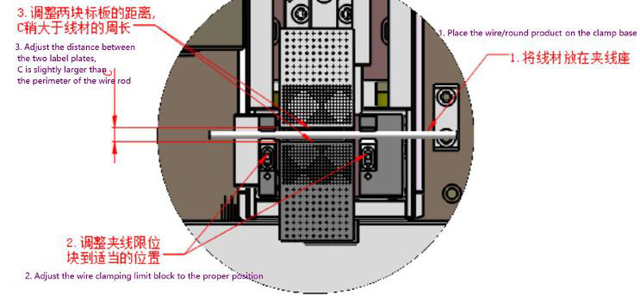

U skladu s promjerom žice, podesite udaljenost između baze ožičenja i ploče kao što je prikazano na donjoj slici

Unesite širinu papirne podloge i promjer žice u stupac širine papirne podloge na slici 3.

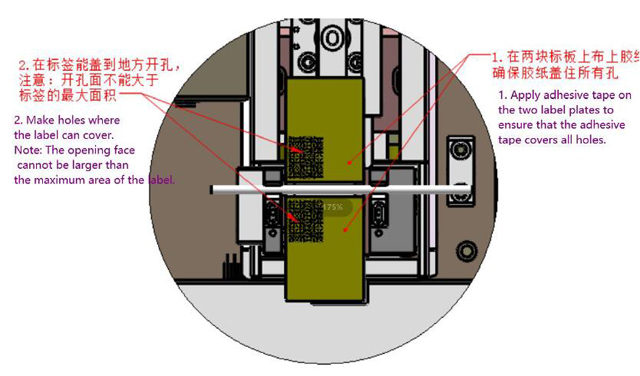

Nanesite traku i napravite rupe

Prednji i stražnji dio naljepnice nisu poravnati

U procesu proizvodnje, ako naljepnica nije poravnata sprijeda i straga, možete je izravno prilagoditi u stupcu "Donja širina papira", Također možete kliknuti "tipka za fino podešavanje prednje i stražnje strane 1" i "prednja i stražnja fina tipka za podešavanje 2" za podešavanje i promjenu 0,1 mm svaki put kada kliknete.

Lijeva i desna oznaka nisu poravnate

Ako lijeva i desna strana naljepnice nisu poravnate nakon što je naljepnica presavijena na pola, prvo olabavite četiri pričvrsna vijka sklopa pogona, zatim namjestite lijevu i desnu maticu za fino podešavanje prema smjeru i stupnju odstupanja naljepnice , i na kraju zaključajte četiri pričvrsna vijka sklopa pogona.

Održavanje opreme za nanošenje naljepnica vrste zastava:

• Jak pritisak je strogo zabranjen, molimo vas da uvijek budete čisti;
• Podmažite i održavajte stroj prema rasporedu;
• Dodajte ulje za podmazivanje u pomični položaj ploče s naljepnicom jednom mjesečno
• Redovito provjeravajte ima li ulja za podmazivanje u posudi za ulje separatora ulja i vode. Ako nije, dopunite ga na vrijeme.
• Provjerite istrošenost sinkronog remena na svim dijelovima stroja svaka tri mjeseca
