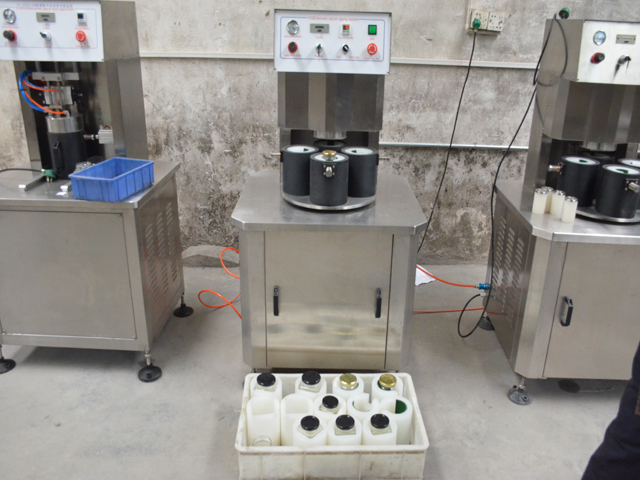

Poluautomatski čepovi s ušicama Staklene posude Boce Stezna mašina za vakuumsko zatvaranje

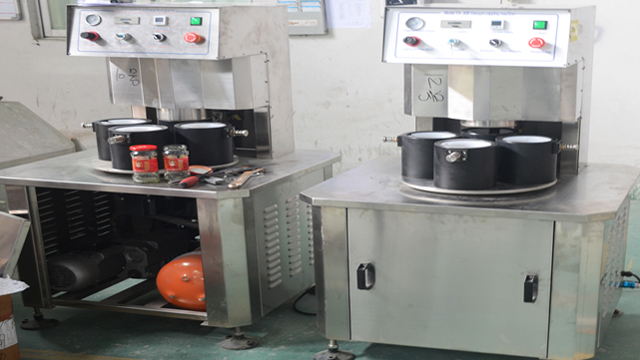

VK-SVC Stroj za vakuumsko zatvaranje staklenih posuda
Napajanje: AC220V/50-60Hz
Brzina zatvaranja: 1200-1500 bph
Snaga: ≤1.3KW (uključujući vakuumsku pumpu)
Promjer kapice: Φ30-Φ85mm, Φ85-Φ110mm
Visina boce: 50-180mm, 120－250mm
Promjer boce: Φ30-Φ80mm Φ80-Φ150mm
Granični stupanj vakuuma: -0,08Mpa
Torzija poklopca: 5-25 NM
Potrošnja zraka: 0,5m3/0,7Mpa
Veličina stroja: 750*700*1350 mm
Težina: 157 kg

Ovu seriju stroja za zatvaranje sami smo istražili i proizveli uz dugogodišnje proizvodno iskustvo, izvorna je domaća kreacija, koristi vakuumsku pumpu za vakumiranje, dostupan je visok stupanj vakuuma, okretni moment zatvaranja i razina vakuuma mogu se postaviti na zahtjev kompatibilan s raznim različiti oblici i veličine boca za zatvaranje, jaka kompatibilnost i jednostavno podešavanje.

Glavne pneumatske i električne komponente su svjetski poznatih marki, stabilne i pouzdane izvedbe.

Široko se koristi u staklenim bocama s čepovima od bijelog lima za vakuumsko zatvaranje za hranu, konzerviranu hranu, pića, začine, proizvode za njegu zdravlja i druge industrije.

Umjesto zatezanja sa strane kao kod inline navojnog čepa, stezni čep ima steznu glavu koja čvrsto hvata čep i okreće čep na bocu odozgo, pa se stoga mehanizam kvačila može postaviti vrlo precizno za kontrolu momenta čepa.

Strojevi za zatvaranje steznih glava dostupni su od strojeva s jednom glavom do strojeva s više glava velike brzine. Velika prednost stroja za zatvaranje stezne glave je njegova skalabilnost za rad velikom brzinom i, naravno, njegovo precizno okretanje poklopca.

Nedostatak steznog zatvarača je taj što svaka veličina boce zahtijeva dijelove koji se mijenjaju, a ako se veličina čepa mijenja, moraju se mijenjati i sve stezne glave (da ne spominjemo mogućnost da razvrstavanje i prijenos čepa također zahtijevaju dijelove za promjenu).

Kada razmišljate o stroju za zatvaranje steznih čepova, trebalo bi ozbiljno razmotriti korištenje istih čepova za sve boce na liniji, budući da su dijelovi za promjenu boca relativno jeftini za promjenu steznih čepova za razne čepove.

Glavni tehnički parametar:

Model: VK-SVC

Napajanje: AC220V/50-60Hz

Brzina zatvaranja: 1200-1500 bph

Snaga: ≤1.3KW (uključujući vakuumsku pumpu)

Promjer kapice: Φ30-Φ85mm, Φ85-Φ110mm

Visina boce: 50-180mm, 120－250mm

Promjer boce: Φ30-Φ80mm Φ80-Φ150mm

Granični stupanj vakuuma: -0,08Mpa

Torzija poklopca: 5-25N.M

Potrošnja zraka: 0,5m3/0,7Mpa

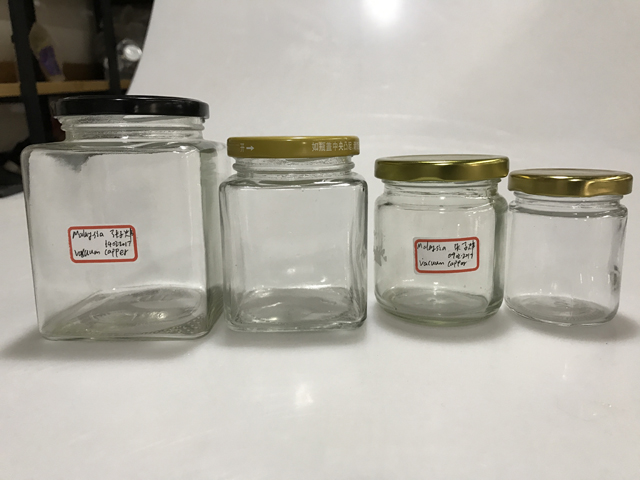

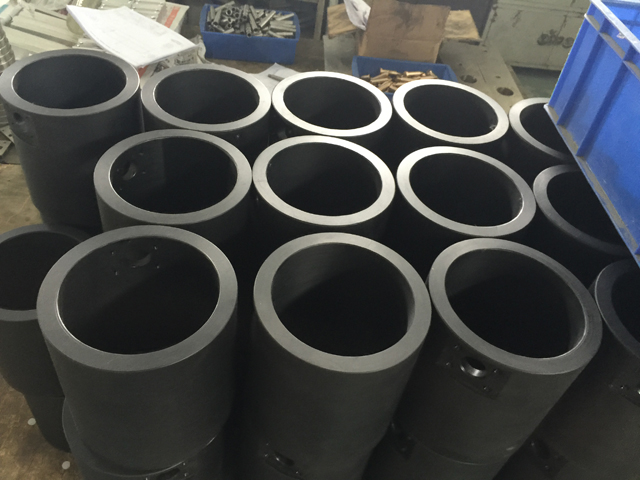

Stroj treba prilagoditi prema stvarnim uzorcima staklenki/boca koje šalju kupci:

Upute za rad:

A. Struktura i principi rada

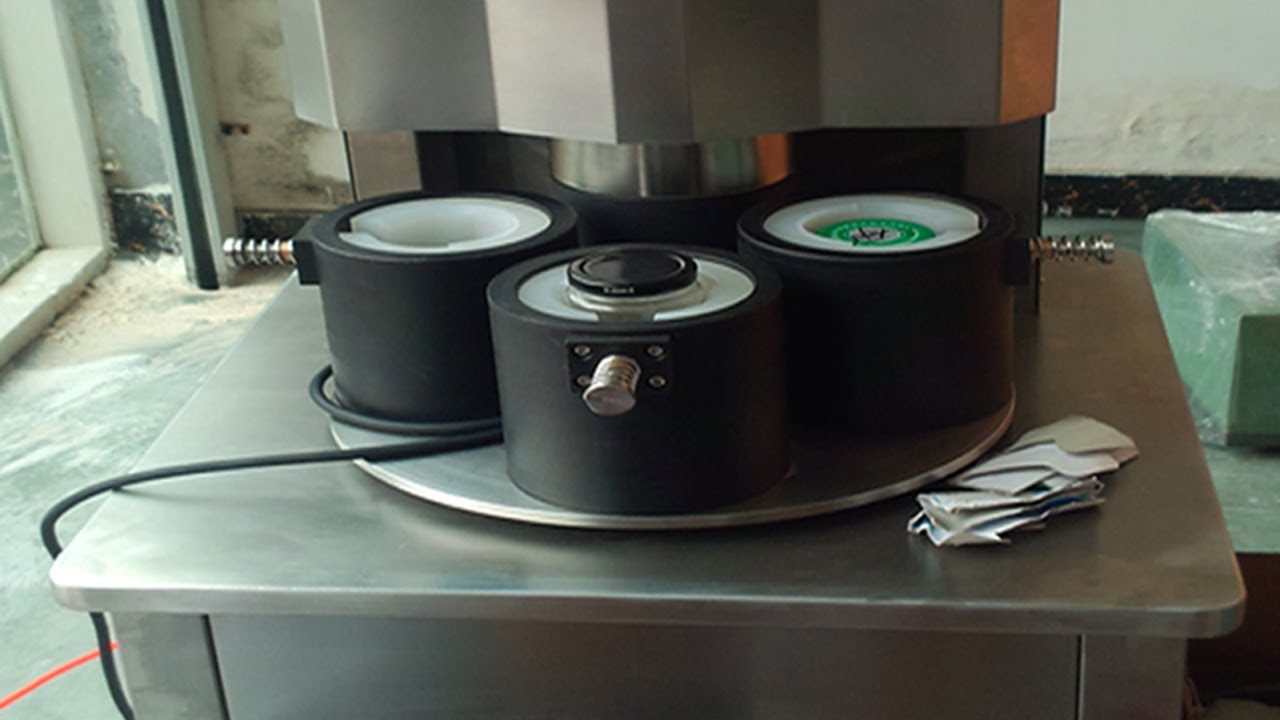

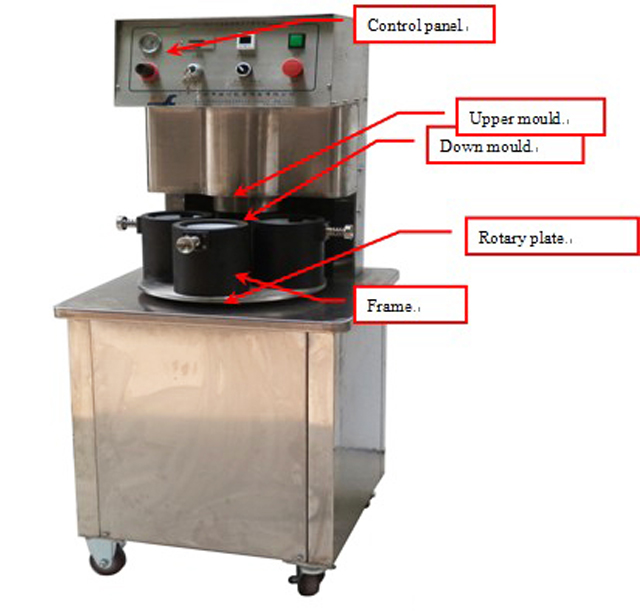

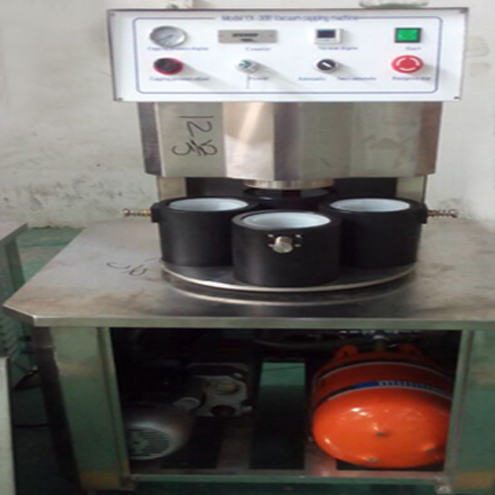

Slika 1 Stroj za vakuumsko zatvaranje

Principi rada i funkcije

Ovaj se stroj sastoji od okvira stroja, gornjeg kalupa prema dolje, sustava zakretnog položaja, strukture zatvarača, vakuumskog sustava, električnog sustava i sustava za kontrolu tlaka. Radite na sljedeći način: stavite čašu s čepovima u kalup za dolje, a zatim ručno spustite kalup do sredine glave za zatvaranje. Zatim će se stroj automatski zatvoriti vakuumom.

Ovaj stroj ima sljedeće funkcije:

1. Kada stavite kalup na sredinu glave za zatvaranje, stroj će automatski začepiti s vakuumom;

2. Funkcija najnižeg vakuuma: ako stroj ne može postići prethodno postavljeni stupanj vakuuma, stroj neće raditi za sljedeći postupak;

3. Funkcija momenta zatvaranja: glava zatvarača se pomiče zračnim cilindrom i može se podesiti pritiskom;

Glavna struktura i komponente:

Vakuumska pumpa i vakuumski spremnik:

Vakuumska pumpa i vakuumski spremnik koriste se za postizanje vakuumske funkcije, vakuumska pumpa treba biti s vakuumskim uljem, pola vakuumskog ulja unutra je u redu. Nije dopušteno koristiti stroj ako u njemu više nema vakuumskog ulja.

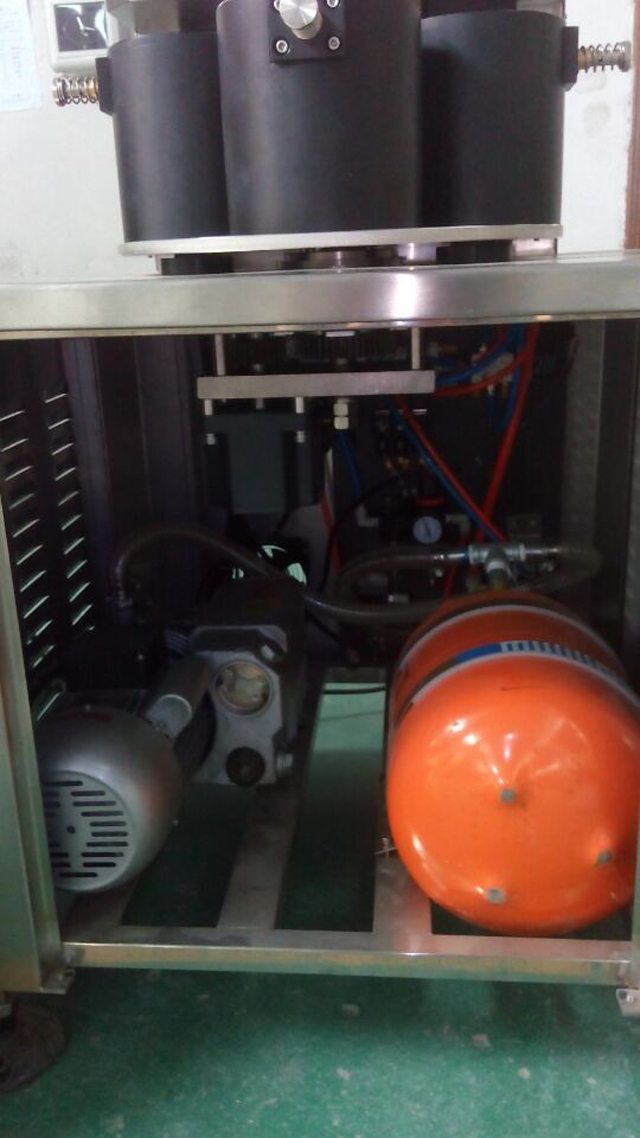

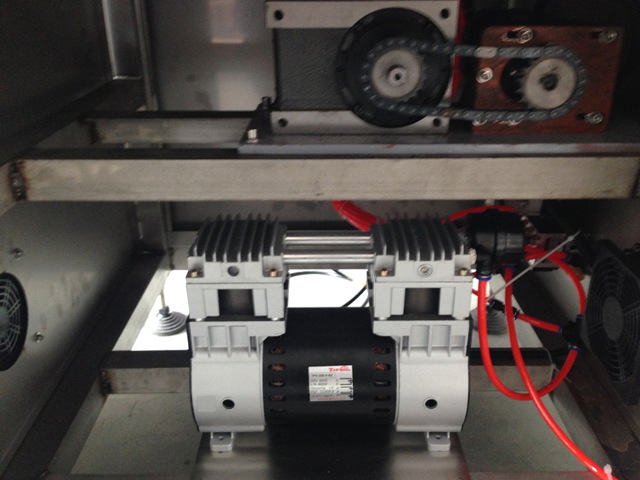

Slika 2 Vakum spremnik i vakuum pumpa

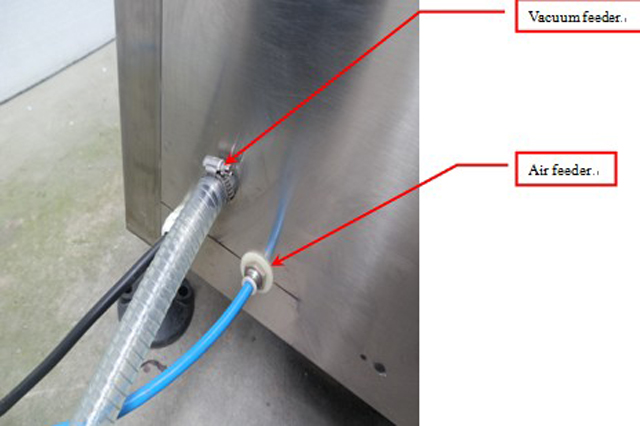

Spojite vakuumsku pumpu i vakuumski spremnik kao na gornjoj slici i napajajte

Struktura rotacijske ploče

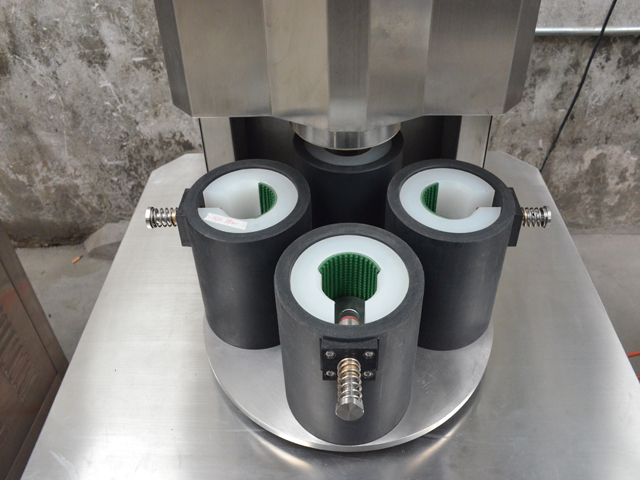

Slika 3

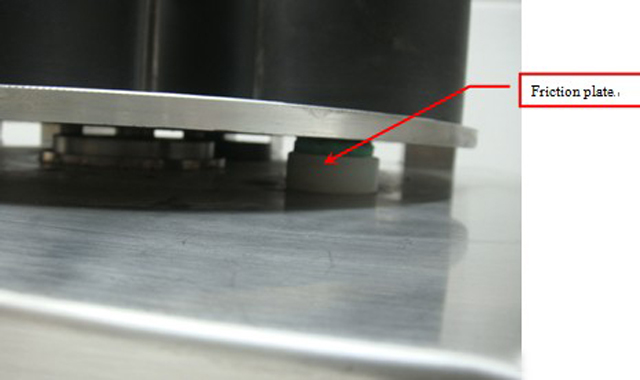

Ova rotacijska ploča se pomiče u 4 koraka Kako bi se osiguralo ravnomjerno kretanje rotacijske ploče, ova rotacijska ploča ima 3 tarne ploče za pružanje otpora kako bi se osiguralo ravnomjerno kretanje. Morate održavati stroj čistim tijekom rada, a tarne ploče će se postupno istrošiti, redovito provjeravajte i redovito mijenjajte.

Slika 4

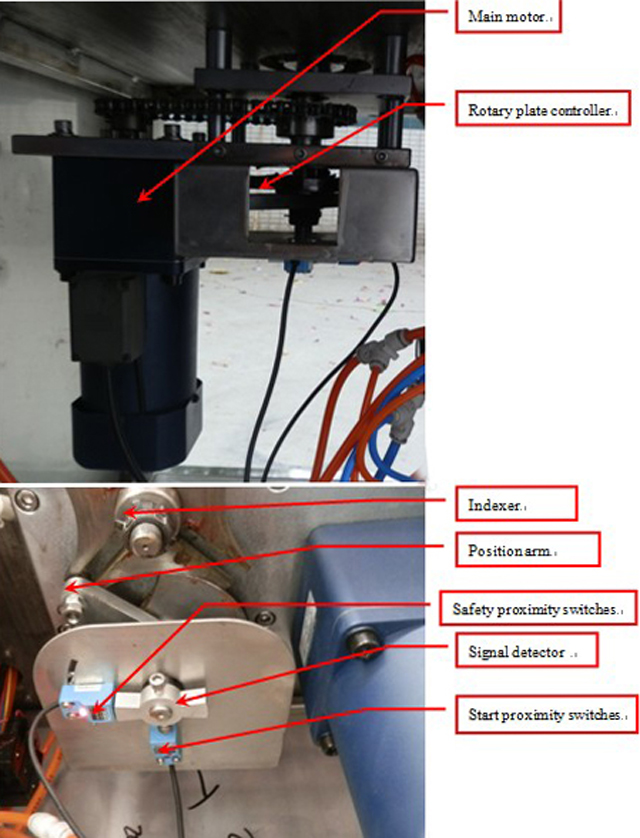

Rotacionu ploču pomiče glavni motor, kada se detektor signala pomakne na početne prekidače blizine i dobije signale (detektor signala i prekidači blizine su oko 2-3 mm), gornji kalup se pomiče na zatvaranje, kada se zatvara, motor i dalje radi , kada se detektor signala pomakne na sigurnosne prekidače blizine i dobije signal, motor prestaje raditi.

Slika 5

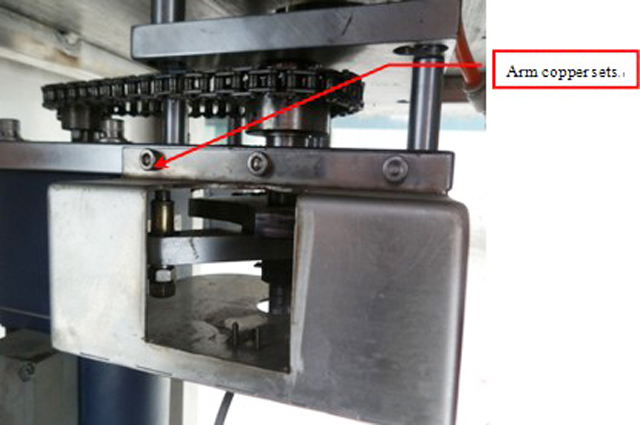

Bakreni setovi ruku će se istrošiti tijekom rada, moraju se redovito podmazivati i mijenjati kada se oštete. Prilikom promjene možete vidjeti sliku 5

Zatvaranje strukture

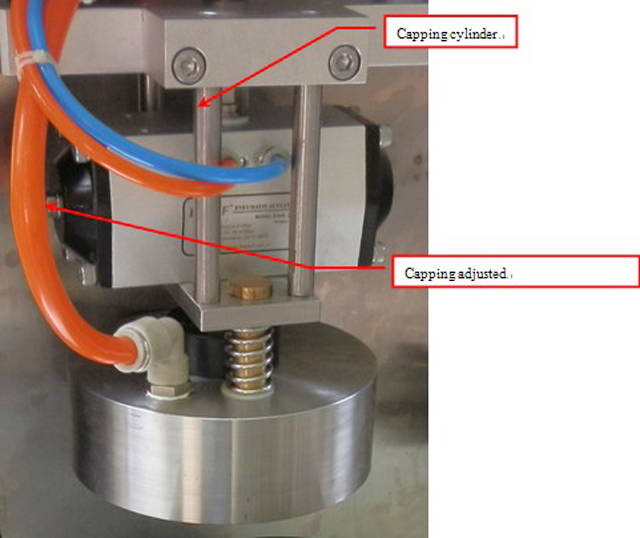

pokrivanje glave

Glava za zatvaranje se pomiče pomoću cilindra za podizanje i dolje, kada se glava za zatvaranje spusti do zatvaranja i dostigne stupanj vakuuma kao što je prethodno postavljeno, glava za zatvaranje će se pomaknuti na sljedeći postupak. Zakretni moment zatvaranja može se prilagoditi gumbom za pritisak zatvaranja na upravljačkoj ploči (kao što možete vidjeti na upravljačkoj ploči)

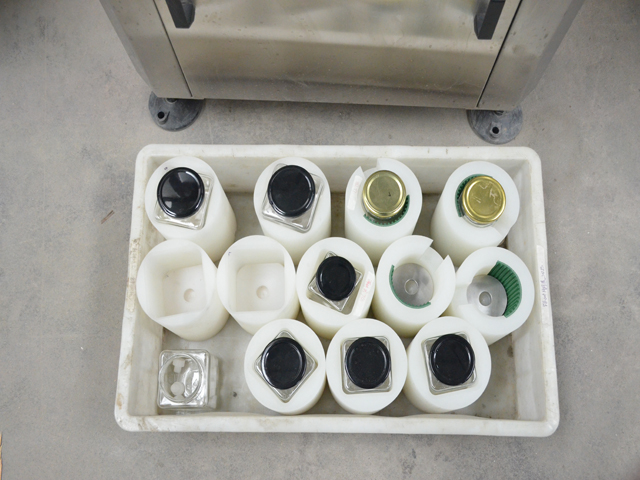

Crvena guma unutar glave za zatvaranje dio je koji se lako nosi, treba je često provjeravati i mijenjati. Prilikom zatvaranja, glava za pokrivanje mora biti čvrsto pričvršćena na poklopce, možete staviti nešto unutar kalupa za donje da biste postigli različite visine. Ali visina ne može biti prevelika, ili ako je prevelika, ne možete postići funkciju vakuuma, ali ako nije dovoljna visina, ne može se ograničiti. Obično je udaljenost za kape i vrh donjeg kalupa 16 mm-19 mm.

Boca Kliknite uređaj

Slika 7

Uređaj za klik na bocu služi za fiksiranje boce tijekom zatvaranja, kada se rotirajuća ploča treba postaviti, cilindar za klik na bocu se pomiče kako bi se boca fiksirala kako bi se osiguralo dobro zatvaranje.

Glavni tehnički parametar:

Dimenzije: 600(D)×600(Š)×1350(V)

Težina: oko 110 ㎏

Napajanje: AC220V 50～60Hz

Snaga: ≦150W (bez vakuum pumpe)

Tlak zraka: 0,5～0,8 MPa

Potrošnja zraka: ≤0,2m3/min

Brzina: oko 25 boca／min

Promjer zatvarača: prilagođen

Veličine boca: prilagođene

Montaža

1. Stroj mora biti na čistom i sigurnom mjestu;

2. Provjerite je li dostupno zaustavljanje u nuždi (slika 5);

3. Opskrba strujom za provjeru;

4. Spojite stroj s plinovodom na separator ulja i vode, podesite tlak zraka na 0,6Mpa;

5. Spojite vakuumski spremnik na stroj. Provjerite nema curenja plina.

Slika 8

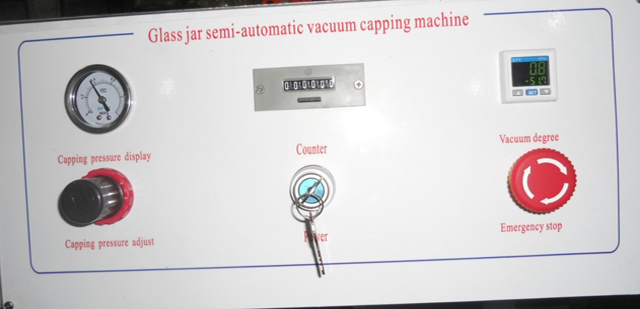

Rad upravljačke ploče

Slike

Upravljačka ploča sastoji se od tablice tlaka zatvaranja, podešavanja tlaka zatvaranja, brojača, prekidača napajanja, podešavanja vakuuma i zaustavljanja u nuždi.

1. Podešavanje tlaka zatvaranja može se koristiti za podešavanje momenta zatvaranja, kada je u smjeru kazaljke na satu, tlak se povećava, moment zatvaranja je jači, kada je u smjeru suprotnom od kazaljke na satu, tlak se smanjuje, moment zatvaranja je manji;

2. Zaustavljanje u nuždi, kada se dogodi nešto hitno, pritisnite prekidač za zaustavljanje u nuždi, tada će stroj biti u sigurnoj situaciji;

3. Brojač služi za brojanje koliko ste čaša proizveli, ako stavite gumb za resetiranje, brojač će se brojati kao nula;

4. Ako je potrebno podesiti stupanj vakuuma, pritisnite "M" u tablici za podešavanje vakuuma, i prikazat će se "St1", pritisnite "︽""︾" za podešavanje.

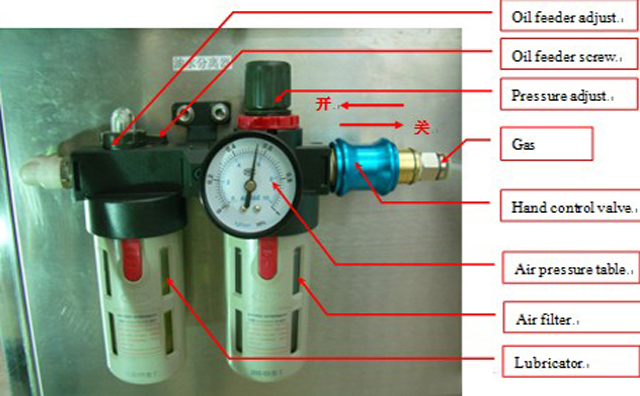

Separator ulja i vode te tlak i podešavanje（Slika 10）

Slika10

Separator ulja i vode sastoji se od ručnog upravljačkog ventila, podešavanja tlaka, stola za tlak zraka, podešavanja ulja, zračnog filtra i podmazivača;

Ručni upravljački ventil uključuje i isključuje cijeli dovod zraka u stroj;

Podešavanje tlaka služi za dovod tlaka u stroj, kada je u smjeru kazaljke na satu, tlak se povećava, kada je u suprotnom smjeru, tlak se smanjuje;

Tablica tlaka zraka služi za prikaz radnog tlaka stroja;

Podešavanje ulja je dovod ulja u stroj, kada je u smjeru kazaljke na satu, ulje se smanjuje, kada je u suprotnom smjeru, ulje se povećava.

Zračni filtar služi za uklanjanje vode iz komprimiranog zraka, kada je tlak separatora ulja i vode jednak nuli, zračni filtar će automatski ukloniti vodu.

Mazalica služi za opskrbu stroja uljem, prvo je potrebno zatvoriti dovod zraka i staviti malo ulja u mazalicu, otprilike 2-3 mjeseca po vremenu.
