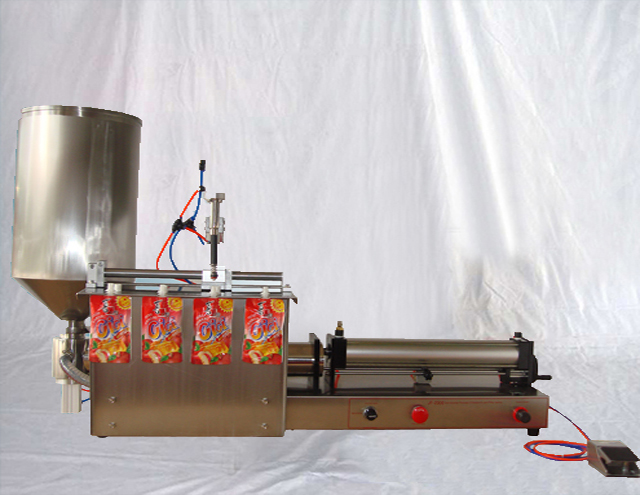

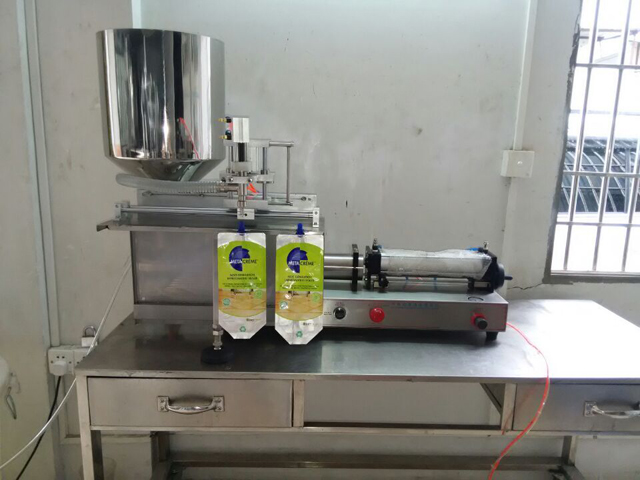

Poluautomatski stroj za punjenje gotovih vrećica s pneumatskim izljevom

• Model: VK-SPF
• Napon: 220/110V 50/60Hz
• Snaga: 27W
• Nazivni tlak: 0,4-0,6 Mpa
• Brzina punjenja: 20-35 boca / min / glava
• Preciznost punjenja: ≦ ± 1%
• Raspon punjenja: 100-1000ml
• Preko dimenzija: 160cm*44cm*37cm
• Neto težina: 50 kg;
• Bruto težina: 65 kg

Ovaj poluautomatski klipni stroj za punjenje temeljen na referencama stranih sličnih proizvoda, novog je dizajna s dodanom dodatnom funkcionalnošću. čini lak posao i pogodan za rad, pogrešku točnosti, podešavanje volumena punjenja, čišćenje stroja i održavanje.

Dizajn ovog pneumatskog stroja za punjenje prihvaća pneumatske komponente umjesto električnog upravljačkog kruga, tako da je prikladan za upotrebu u okruženju sa zahtjevima za zaštitu od eksplozije.

Odabir modela stroja

Odabir modela stroja odnosi se na zahtjeve za maksimalnim volumenom punjenja.

Osnovni parametar

• Model: VK-SPF
• Napon: 220/110V 50/60Hz
• Snaga: 27W
• Nazivni tlak: 0,4-0,6 Mpa
• Brzina punjenja: 20-35 boca / min / glava
• Preciznost punjenja: ≦ ± 1%
• Raspon punjenja: 100-1000ml
• Preko dimenzija: 160cm*44cm*37cm
• Neto težina: 50 kg;
• Bruto težina: 65 kg

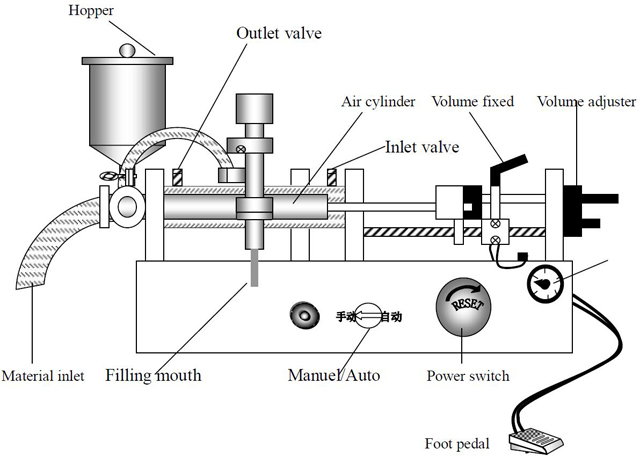

Princip rada stroja

Guranjem i povlačenjem zračnog cilindra, on pokreće klip cilindra na klipno kretanje, što čini materijalni cilindar da stvara negativni tlak.

Kada se cilindar gura prema naprijed, on povlači klip unatrag, a unutar cilindra materijala, negativni tlak apsorbira materijal u ulaznu cijev iz spremnika materijala.

Kada se cilindar povuče unatrag, gura klip prema naprijed, materijal će se apsorbirati do otvora za punjenje iz cijevi, a zatim se puni do praznih boca. (glava za punjenje se automatski otvara i zatvara kada se materijal apsorbira unutra i van)

Ovaj stroj za punjenje klipnog tipa ima jednu, jednostavnu mehaničku radnju za svako punjenje, tako da ima visoku točnost punjenja i stabilnost za standardni spremnik.

Značajke poluautomatskog pneumatskog stroja za punjenje

• Stroj koristi komprimirani zrak za upravljanje, ima visoku sigurnost, posebno pogodan za upotrebu prema zahtjevima zaštite od eksplozije.
• Neće generirati statički elektricitet i fenomen elektriciteta konoplje; stroj ne treba spajati žicu za uzemljenje.
• Zbog pneumatske kontrole i fiksnog volumena punjenja, volumen punjenja je stoga karakterističan s visokom preciznošću, koja se može kontrolirati unutar 0,3%. (ovo se temelji na maksimalnom volumenu punjenja)
• U slučaju hitnog zaustavljanja, samo trebate isključiti pneumatski prekidač, klip će se automatski povući natrag u početni položaj, a stroj će prestati puniti.

Redoslijed pregleda i rada prije pokretanja stroja

Obavite pregled prije pokretanja stroja, time možete izbjeći mehanički kvar ili nesreću s osobnim ozljedama.

Pregled i rad:

1. Ručka za stezanje sprijeda i straga, je li stegnuta čvrsto ili ne?
2. Stezaljka s tri priključka ulaza i izlaza, je li fiksna ili nije?

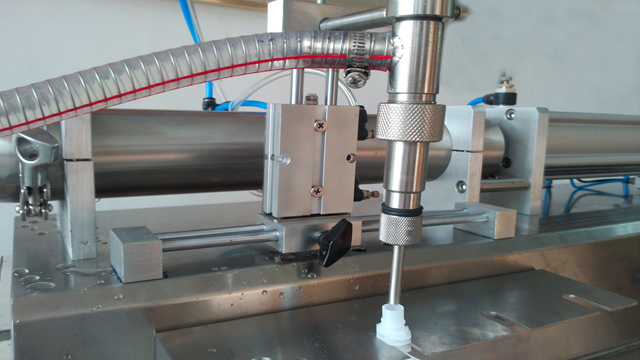

3. Je li glava za punjenje i njena vodoravna, okomita poluga stegnuta?
4. Spojite se na kompresor zraka, tlak je manji od 8㎏/c㎡, podešavanje tlaka je oko 4-5 ㎏/c㎡.
5. Uključite prekidač za dovod zraka.

(Napomena: strogo je zabranjeno dugo raditi bez materijala za ispune)

Podešavanje volumena punjenja

Podešavanje volumena punjenja ovisi o materijalima punjenja, tekućini (ml) ili težini (g), jer je udio materijala različit, a također su i podaci mjerenja različiti. Dakle, za postavljanje potrebnog preciznog volumena punjenja, podesite regulator volumena.

Pojedinosti operacije:

1. Općenito podešavanje: Za zadovoljavajući volumen punjenja, podesite prekidač plina za podešavanje vijka, pomaknite položaj ulijevo ili udesno.
2. Upotrebom mjerne posude ili elektronske vage provjerite je li volumen punjenja točan. (napomena: materijal za punjenje apsorbiran unutar cilindra mora biti pun)
3. Ako postoji bilo kakva pogreška u punjenju, molimo podesite regulator volumena, pomaknite ga prema naprijed za smanjenje volumena punjenja, a prema natrag za povećanje volumena.
4. Za traženi volumen punjenja i preciznost, ponovite podešavanje sve dok volumen punjenja ne bude standardan.

Podešavanje brzine punjenja

Brzina punjenja određena je sa sljedećih šest faktora:

1. Brzina upijanja materijala za punjenje ovisi o viskoznosti materijala i duljini upijajuće cijevi.
2. Brzina punjenja ovisi o veličini promjera glave za punjenje, što je veći promjer, to je veća brzina punjenja.
3. Stupanj pjenjenja materijala za punjenje, ako je stupanj pjenjenja veći, brzinu punjenja treba usporiti.
4. Volumen punjenja, veći volumen punjenja sporije.
5. Preciznost volumena punjenja, visoka točnost i brzina punjenja trebaju se polako podešavati.
6. Regulator ventila tlaka zraka.

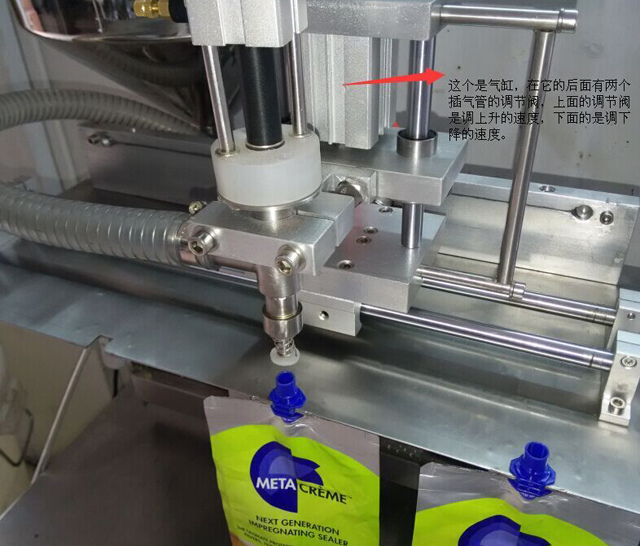

Radnja podešavanja ventila:

1. Otpustite maticu ventila za regulaciju brzine
2. Okrenite ručicu prednjeg ventila u smjeru kazaljke na satu, brzina cilindra ide naprijed usporiti, također će se usporiti brzina upijanja materijala.
3. Okrenite prednju ručicu ventila u smjeru suprotnom od kazaljke na satu, brzina cilindra ide naprijed sve brže, također će i brzina upijanja materijala biti sve veća.
4. Okrenite ručicu stražnjeg ventila u smjeru kazaljke na satu, brzina cilindra ide naprijed usporiti, također će se usporiti brzina upijanja materijala.
5. Okrenite ručicu stražnjeg ventila u smjeru suprotnom od kazaljke na satu, brzina cilindra ide naprijed sve brže, također će i brzina upijanja materijala biti sve veća.

Podešavanje točnosti punjenja

Razlog zašto stroj ima pogrešku punjenja je to što ima toliko mnogo utjecajnih čimbenika, poput volumena punjenja, brzine punjenja i brzine prekidača ventila. Na brzinu prekidača ventila utječe viskoznost materijala za punjenje, veća viskoznost kao i manja brzina. Podešavanje je jednostavno podešavanjem pritiska opruge glavnog ventila, a brzina će se ubrzavati sve većim pritiskom.

Podešavanje pritiska opruge za mjerenje i punjenje ovisi o iskustvu rukovatelja.

Čišćenje i održavanje stroja

Prije čišćenja stroja za punjenje, treba očistiti materijale unutar stroja, a zatim uliti meku tekućinu za čišćenje u spremnik za materijal; Preporuča se koristiti toplu vodu, a po potrebi možete odabrati vodu sapuna, alkohol ili drugu tekućinu za čišćenje. Prilikom čišćenja provjerite da nema curenja iz podloški na dijelovima za punjenje. Uključite stroj, pustite ga da cirkulira dok se čišćenje ne završi. Dijelovi za čišćenje uključuju klip cilindra, glavu klipa, podloške, jednosmjerni ventil, glavu za punjenje i spremnik materijala itd. Ako postoji oštećena jedna za sve brtvene podloške, treba je zamijeniti.

Upozorenje

Prije čišćenja provjerite je li komprimirani zrak isključen.

Zabranjeno je koristiti organska otapala za čišćenje, kao što su benzin, benzen, etilen, natrijev hipoklorit itd.

Nakon što je posao čišćenja završen, pričekajte i provjerite jesu li svi dijelovi za čišćenje suhi bez vode i stranih tijela u spojevima i cijevima, a zatim instalirajte stroj.

Rješenja za uobičajene probleme

Primjenjivi opseg materijala za punjenje

• Voda med jogurt
• Voćni sok kupka rosa ulje za prijenosnike
• Liquid coffee ink fluid za sjenilo za oči
• Ljepilo za čajni šampon
• Hrana/pigment dezinfekcijsko sredstvo za ruke Cold cream
• Mliječni krem tekući sapun
• Sirup prehrambeno ulje
