Poluautomatski stroj za označavanje kabela za napojni kabel Žica za naljepnice

• Model: VK-T807
• Preciznost označavanja: ±1 mm (bez odstupanja na etiketi proizvoda)
• Brzina označavanja: 20~40 kom/minuti (do veličine proizvoda)
• Primjenjiva veličina proizvoda: 20≤duljina≤300mm, 20≤širina≤200mm
• Primjenjiva veličina naljepnice: 20≤duljina≤150mm, 20≤širina≤150mm
• Veličina stroja: 970*790*1440 mm
• Tlak zraka: 0,6Mpa
• Snaga: 220V, 50/60HZ/140W
• Težina: 99KG

Pogledaj Video

Ručni stroj za označavanje okrugle površine žice postiže poluautomatsko označavanje ljepljive naljepnice ili ljepljivog filma na žičanoj cijevi za vodu, odvijač itd.

Kako stroj radi:

Stroj za etiketiranje baziran je na PLC-u kao jezgri, koji prima signale i kontrolira rad svih sustava. Prilikom pomicanja prekidača pedale, signal će se poslati na PLC i obraditi prema skupu programa.

Zatim dovršite postupke skidanja naljepnice i ubacivanja naljepnice pokretanjem na sustavu upravljanja koračnim motorom. U isto vrijeme, senzor položaja naljepnice (poznat i kao električno oko) uvijek će paziti na udaljenost kroz koju naljepnica prolazi.

Kada naljepnica prođe, senzor će odmah poslati signal PLC-u. Tada PLC prema skupu programa šalje signal upravljačkom sustavu koračnog motora da se zaustavi i pokreće sustav za označavanje kako bi završio proces označavanja.

Princip rada

Prijenosni sustav:

Koračni motor daje snagu za skidanje naljepnica kroz sinkroni remen koji pokreće vučni mehanizam i mehanizam za primanje materijala, kako bi se postiglo skidanje naljepnica i recikliranje staklene podloge.

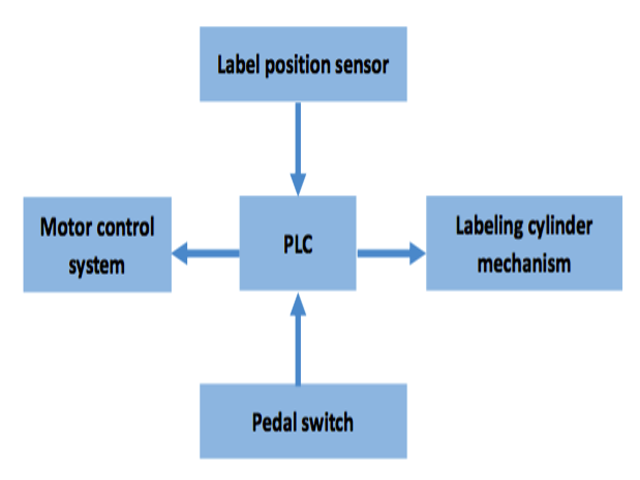

Kontrolni sustav:

Ovaj stroj se upravlja pomoću struje i plina. Signal iz električnog oka (SICK senzor) i pedalnog prekidača će se prenijeti na PLC za obradu, kako bi se postigli svi procesi skidanja etiketa, označavanja i brojanja.

Primjena stroja za označavanje žice:

Primjenjiv proizvod: Dugi okrugli proizvodi koji moraju biti označeni papirnatom ili filmskom naljepnicom na površini;

Primjenjive industrije: Široko se koristi u industriji elektrike, medicine, plastike, itd.

Tehničke karakteristike stroja za etiketiranje žice:

Mala struktura zauzima manje prostora i lako se premješta i utovaruje.

Dobra preciznost i stabilnost označavanja; Uredan, bez bora, bez mjehurića.

Jednostavan je za korištenje i podešavanje. Novi radnici ga mogu lako koristiti ili prilagoditi nakon jednostavne obuke.

Stabilan rad.

Tehnički podaci:

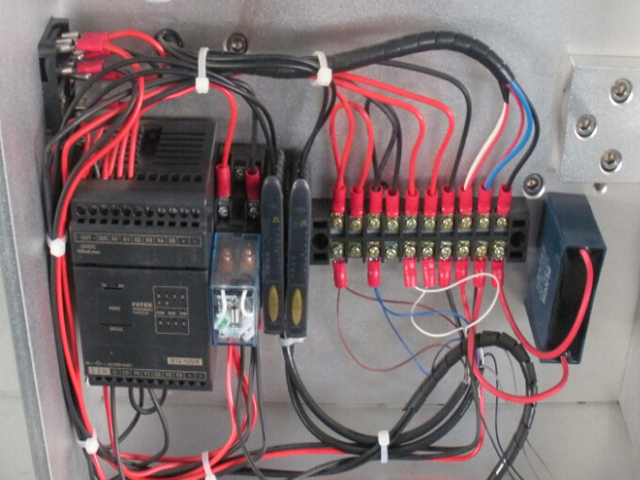

Konfiguracija:

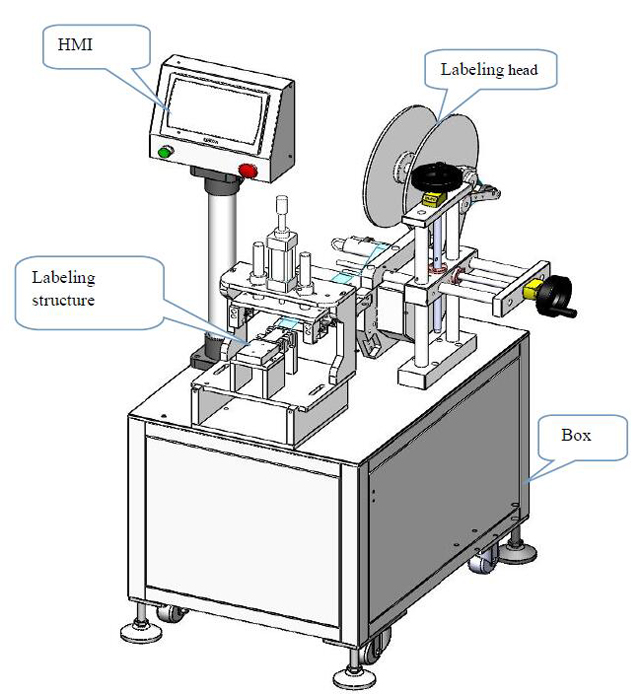

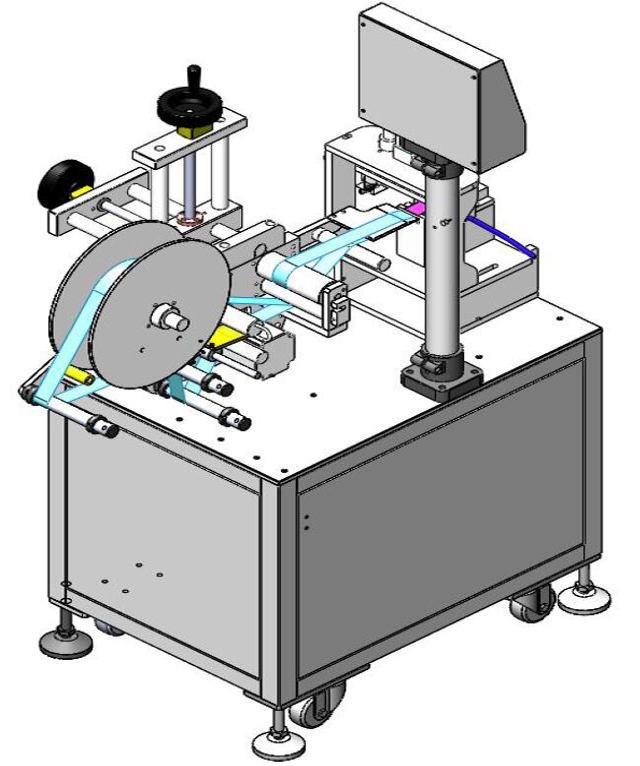

Drugi crtež

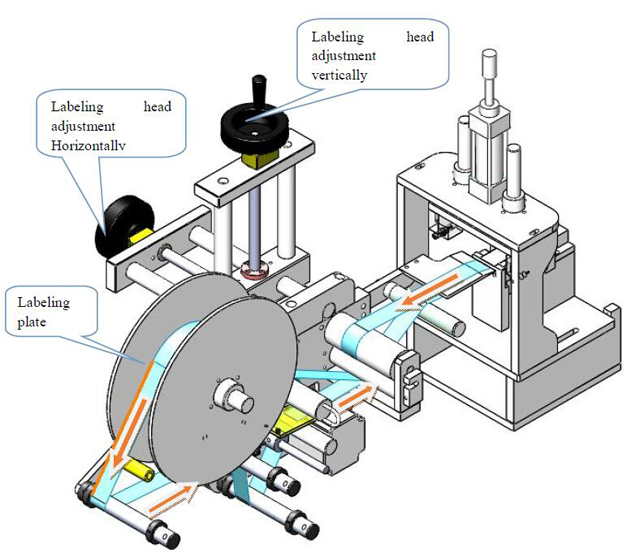

Glava za označavanje

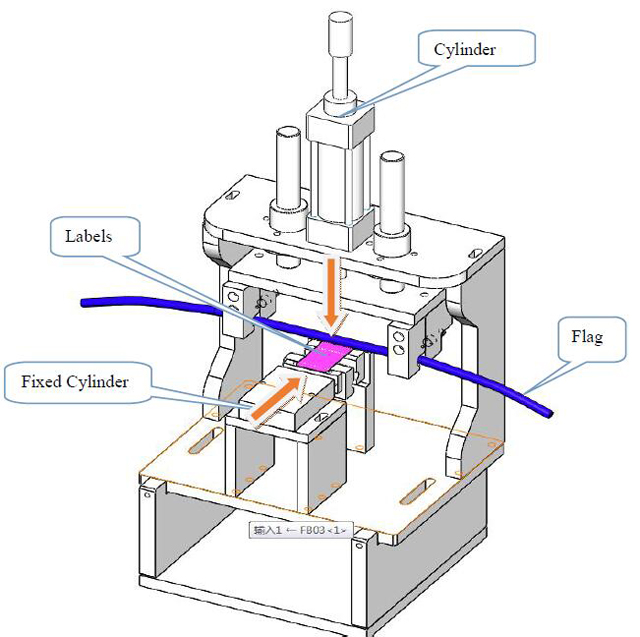

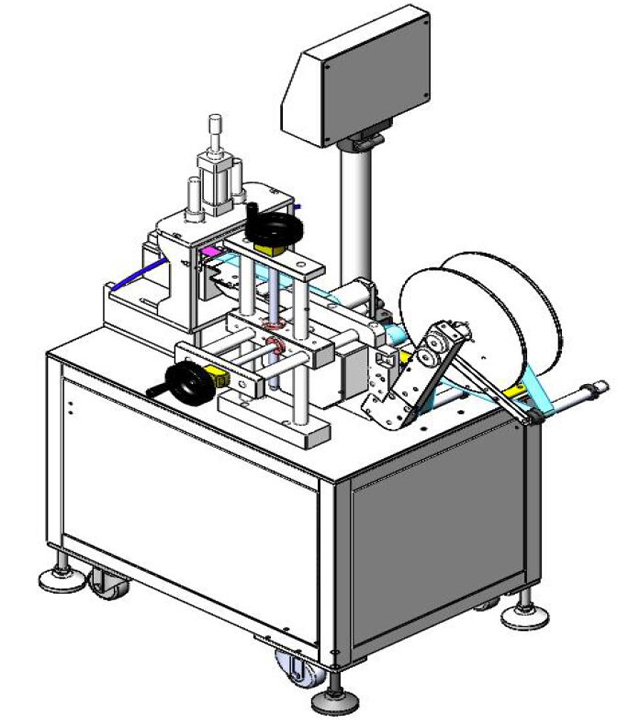

Struktura označavanja

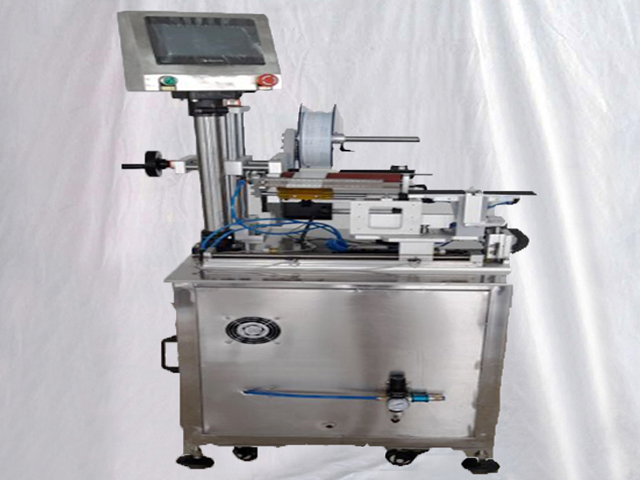

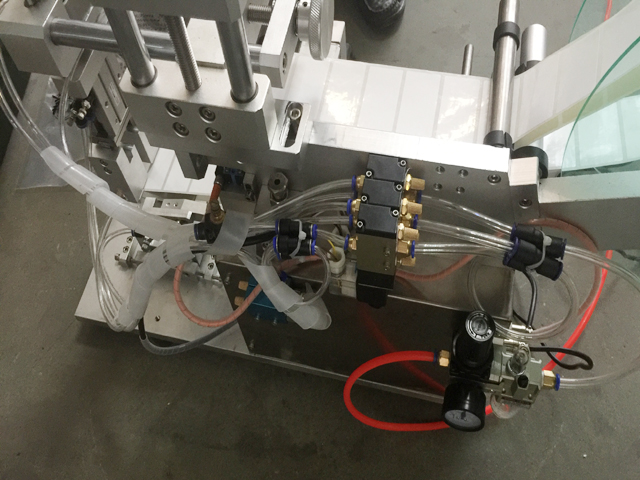

Stražnji pogled na stroj za označavanje žice

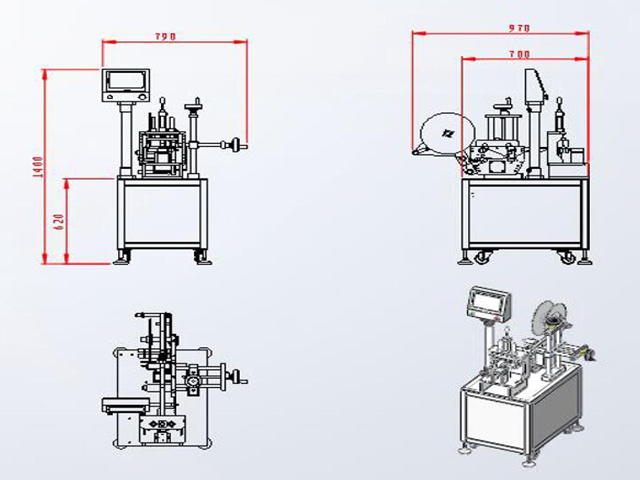

Crtanje veličine poluautomatskog stroja za označavanje žice:

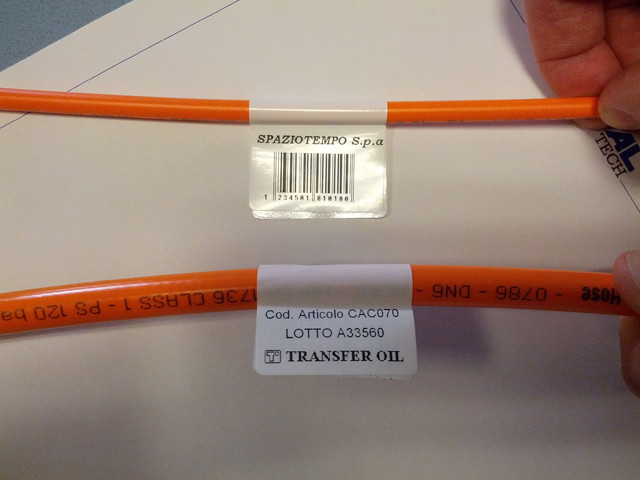

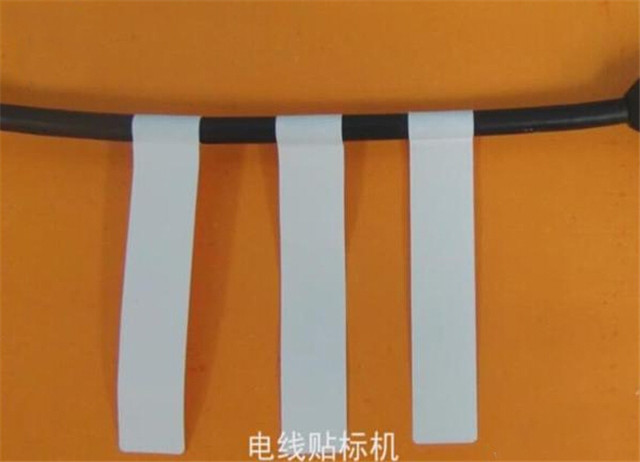

Uzorci označavanja:
