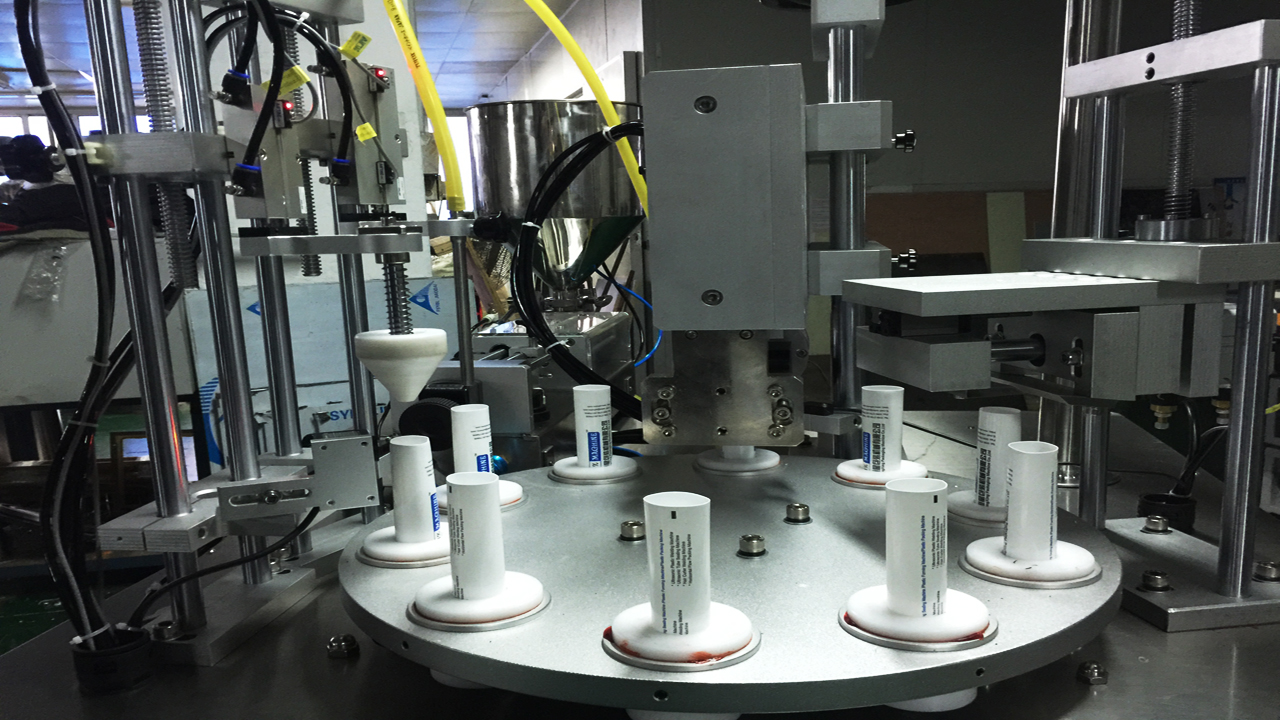

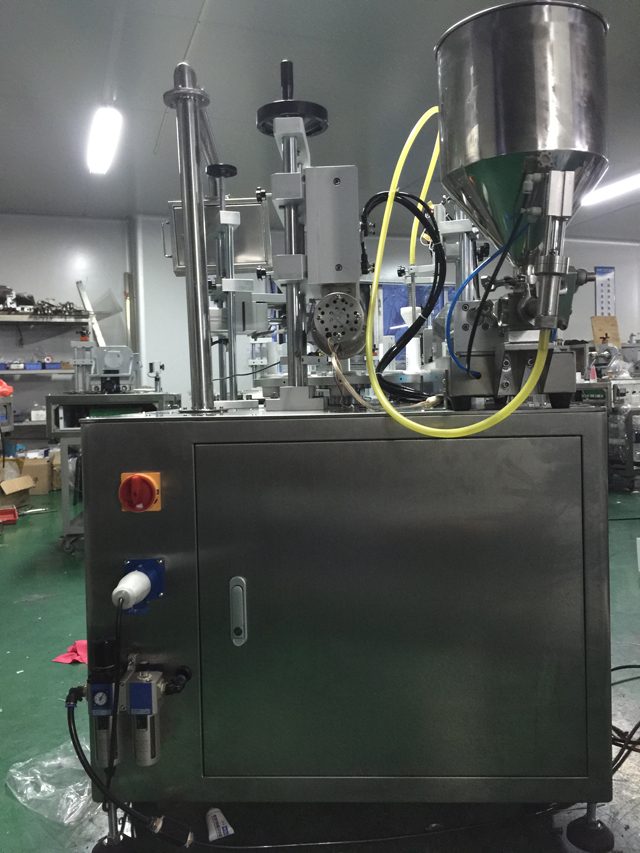

Poluautomatska oprema za punjenje rotirajućih cijevi s ultrazvučnim brtvljenjem

Poluautomatska oprema za punjenje rotirajuće cijevi s ultrazvučnim brtvljenjem

Model: VK-TFS-006U
Napajanje: AC220V 50/60HZ jedna faza
Snaga: 2KW
Raspon punjenja: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml
Promjer brtvljenja: 5-50 mm
Max.visina: 5-200mm
Kapacitet: 20-30 tuba/min
Dimenzija: 1300*900*1550mm
NW: 350 kg
HS oznaka: 8422 303090
Tijelo stroja: 202# nehrđajući čelik

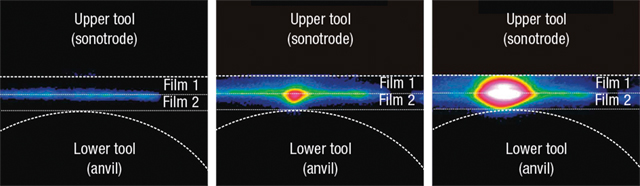

Oprema za punjenje cijevi ultrazvučnog stroja za brtvljenje povezana je s ultrazvučnim brtvljenjem, toplina potrebna za topljenje stvara se samo unutar termoplastičnog brtvenog sloja. Za lokaliziranu pretvorbu vibracija u toplinu trenja, profili nakovnja ili sonotrode uglavnom su linearni i uključuju radijuse ili male platoe. Ovi profili osiguravaju fokusiranje ulazne energije i stoga kratka vremena brtvljenja između 100 i 200 milisekundi. Kod ultrazvučnog zavarivanja toplina se stvara na unutarnjoj strani filma, a ne toplinskim unosom izvana kao što je slučaj s toplinskim zavarivanjem, na primjer. Alati (sonotroda i nakovanj) koji dolaze u izravan kontakt s materijalom za pakiranje, ostaju hladni tijekom cijelog procesa zavarivanja. Nosivi sloj ostaje gotovo hladan i nakon prestanka unosa energije, toplina se brže odvodi prema van zbog temperaturne razlike između nosećeg i brtvenog sloja tako da je otpornost na vruće prianjanje znatno veća.

Ultrazvučno brtvljenje posebno je pogodno za:

Termoplastične folije (vrećice i vrećice) Tube, ladice i čaše
Tube, ladice i šalice
Kartonska ambalaža s termoplastičnom prevlakom
Ventili i otvori na filmovima/filtarskim materijalima
Navojni čepovi na presvučenu kartonsku ambalažu/folije

Prilikom odabira opreme za punjenje cijevi za plastične cijevi, vrlo je važno razumjeti različite vrste dostupnih opcija brtvljenja cijevi. Strojevi za punjenje cijevi dolaze s opcijama zavarivanja vrućim zrakom, ultrazvučnim zavarivanjem, impulsnim zavarivanjem ili zavarivanjem vrućim čeljustima. Usklađivanje vrste cijevne cijevi s ispravnom opremom za brtvljenje cijevi vrlo je važno kako bi se osigurala snažna, profesionalna brtvljenja cijevi. Svaki materijal tube ponaša se drugačije, tako da ono što dobro funkcionira za jednoslojnu polietilensku kozmetičku tubu, možda neće tako dobro funkcionirati s višeslojnom COEX tubom. Ovisno o industriji za određeni proizvod, kao što su kozmetičke tube, tube za osobnu njegu, farmaceutske tube ili kućanske i industrijske tube, odabir odgovarajuće opreme za punjenje i brtvljenje tuba može biti izazovan. Pogledajmo dvije najpopularnije opcije koje se danas koriste u industriji pakiranja u tubama.

Brtvila cijevi vrućim zrakom

Najpopularnija opcija strojeva za brtvljenje cijevi je brtvljenje cijevi vrućim zrakom. Ovim sustavom stvara se vrući zrak koji se upuhuje u otvoreni kraj plastične ili laminatne cijevi. Ovaj zagrijani zrak prodire kroz stijenku plastične cijevi zagrijavajući materijal dovoljno da ga učini mekim i savitljivim. Skup čeljusti za brtvljenje cijevi zatim savija omekšanu plastiku kako bi zavario otvoreni kraj. Primarna prednost ove tehnologije brtvljenja cijevi je njezina brzina. Još jedna prednost je što uređaji za brtvljenje vrućim zrakom rade s najvećim rasponom laminata ili plastičnih cijevi. Bilo da je materijal cijevi LDPE, MDPE, HDPE, PP, jednoslojni ili višeslojni sa ili bez zaštite od EVOH barijere, brtvljenje cijevi vrućim zrakom trebalo bi funkcionirati. Međutim, nedostatak je potreba za posebnim mlaznicama za vrući zrak veličine svakog promjera cijevi koja se puni i zatvara. To će povećati troškove zamjene dijelova potrebnih za rad cijevi. Međutim, troškovi formatiranih dijelova su minimalni kada se uzmu u obzir veličina proizvodne serije pri većoj propusnosti. Preporučujemo ovaj stil punila za cijevi ako su proizvodne serije veće od 20 000 cijevi.

Ultrazvučni zatvarači cijevi

Ultrazvučno brtvljenje cijevi još je jedna popularna opcija koja se danas nalazi u industriji pakiranja. Samostalni uređaji za brtvljenje cijevi koji koriste ultrazvuk popularni su za cijevi malog volumena. Strojevi za punjenje cijevi također se mogu naknadno opremiti ultrazvučnim sustavima za brtvljenje cijevi kao alternativa za brtvljenje vrućim zrakom. S ultrazvučnim brtvljenjem cijevi, plastične i laminatne cijevi zapečaćene su visokofrekventnim vibracijama ultrazvučnog sirena za brtvljenje. Ova visokofrekventna vibracija stvara intenzivnu toplinu na stijenci cijevi koja uzrokuje omekšavanje polietilenske plastike cijevi. Otvoreni kraj plastične cijevi drži se zatvorenim pod pritiskom brtvenog roga i odgovarajućeg brtvenog nakovnja, čime se stvara jak zavar. Prednosti brtvljenja tuba ultrazvučnom tehnologijom su jednostavnost upotrebe, nema potrebe za dijelovima izrađenim po narudžbi i mogućnost brtvljenja kroz kontaminaciju proizvoda u području brtvljenja, kao što se događa kada se tuba prepuni proizvodom. Nedostatak je, međutim, manja brzina zavarivanja cijevi u usporedbi s zavarivanjem vrućim zrakom. Što se tiče našeg ultrazvučnog stroja za pečaćenje, osnovne informacije navedene su u nastavku:

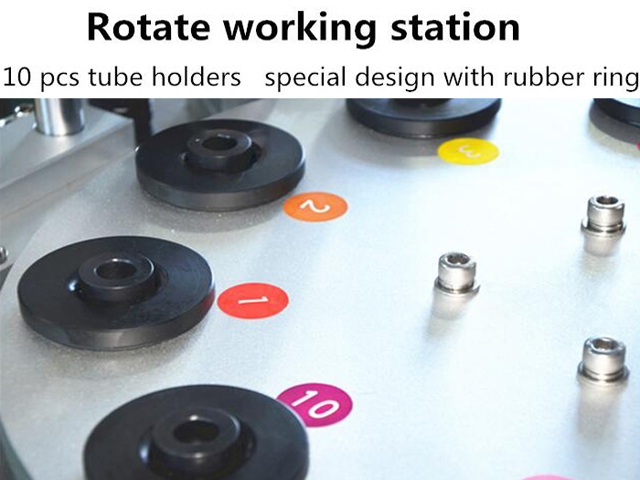

Plastični kompozitni stroj za punjenje i brtvljenje crijeva od nehrđajućeg čelika, pomoću gumba za kontrolu procesa rada: umjetne cijevi, automatsko rotiranje, kvantitativno punjenje, automatsko odsijecanje, grijanje brtvljenje, rezni rep, gotov izlaz.

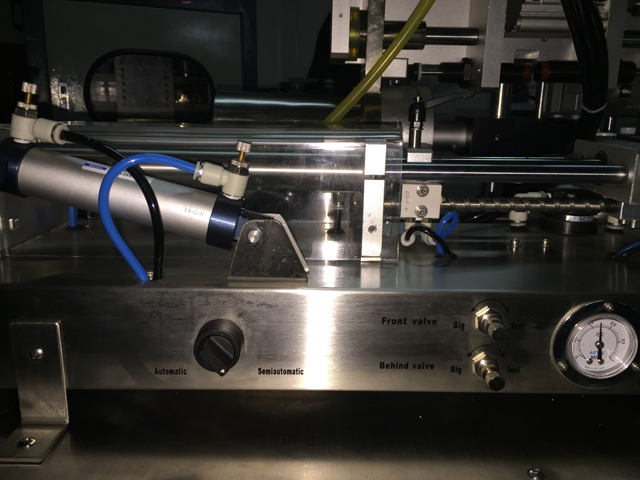

Svi radovi koriste punu kontrolu hoda cilindra, lako podešavanje volumena punjenja, brzina punjenja se može prilagoditi.
Odnosi se na sve vrste plastičnih i kompozitnih crijeva za punjenje, brtvljenje, ispis datuma, odrezani rep. Brtvljenje urednog izgleda, čvrsto brtvljenje, visoka točnost, dobra stabilnost.

Osnovni parametri

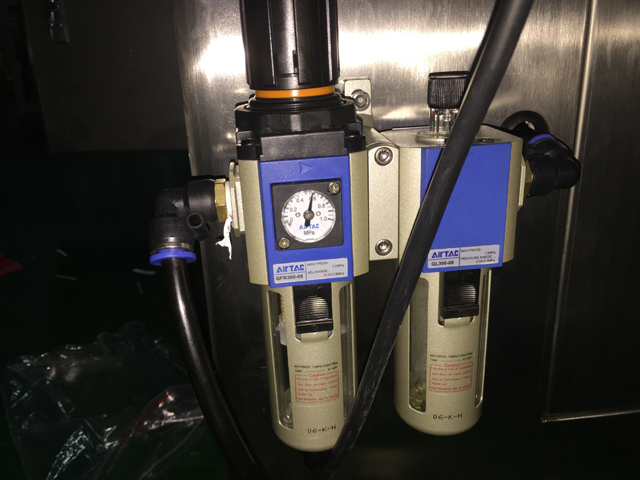

Komprimirani zrak	Tlak: 0,4-0,6MPA Potrošnja: 0,3M3/MIN
Opseg rada	A tip: 5-15 ML B tip: 10-75 ML C-tip : 20-150 ML D-tip : 50-300 ML E-tip : 100-500 ML F tip : 200-1000 ML
Kapacitet proizvodnje	10-80 puta / min
Greška u točnosti popunjavanja	<2%
Stol podesiv po visini	100MM

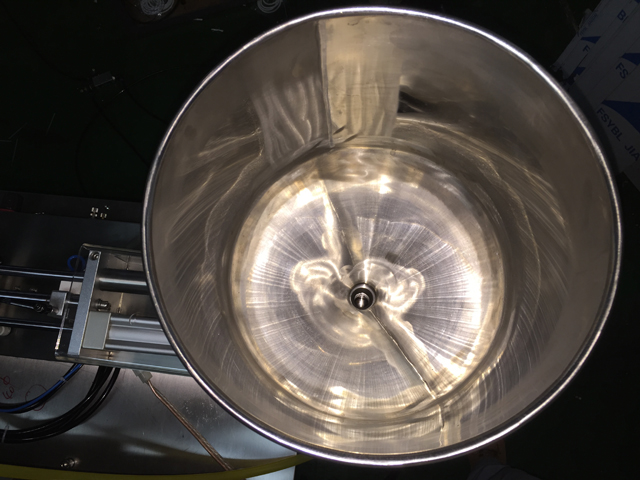

Kapacitet spremnika	20L, 30L, 40L, 50L
Punjenje promjera spremnika	prema postavljenoj viskoznosti materijala i volumenu punjenja

Bilješka: Gornji parametri samo za referencu.

Stroj stalno nadograđuje parametre može uzrokovati stvarna odstupanja, molimo za razumijevanje.

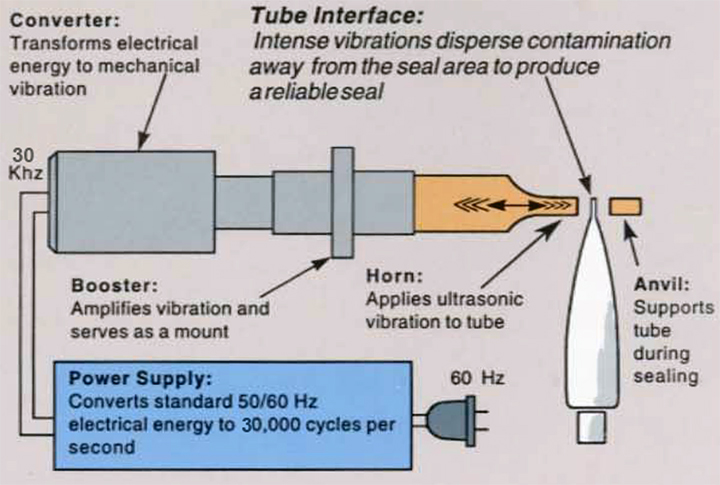

Kako radi ultrazvučno brtvljenje

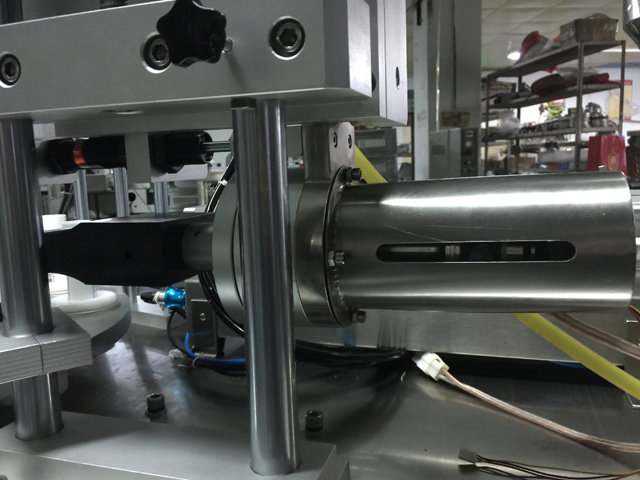

Ultrazvučni uređaj za brtvljenje cijevi dizajniran je za montažu na gotovo sve stilove strojeva za punjenje. Kako se cijev pomiče prema postaji za ultrazvučno brtvljenje cijevi, prekidač se zatvara kako bi započeo ciklus zavarivanja. Zrak se usmjerava u cilindre kako bi pomaknuo nakovanj za zavarivanje i ultrazvučni rog prema središnjoj liniji cijevi.

Cijev je zatvorena do prethodno postavljenog razmaka i držana za primjenu zvučne energije.

Ultrazvučno napajanje uzima električnu energiju od 50/60 Hz i pretvara je u 30 000 ciklusa u sekundi pomoću oscilatora snage.

Ova visokofrekventna električna energija primjenjuje se na pretvarač koji pretvara električnu struju u visokofrekventne mehaničke vibracije.

Zvučna energija uzrokuje da rog vibrira na kraju cijevi brzinom od 30 000 ciklusa u sekundi.

Intenzivna vibracija raspršuje bilo kakvu kontaminaciju iz područja brtve i stvara toplinu za spajanje materijala.

Energija se zatim zaustavlja i cijev se drži zatvorena kratko vrijeme (obično 0,05 do 0,150 sekundi).

Zatim cijev ide do sljedeće stanice na liniji za punjenje. Obično se vrijeme ciklusa kreće od 45 do 80 jedinica u minuti, ovisno o promjeru cijevi i materijalu.

Značajke proizvoda

Stroj se može koristiti za jedinice zaštićene od eksplozije.
Uglavnom se koristi za kvantitativno punjenje vode, ulja, losiona, materijala poput paste. Prema potrebama punjenja, podesivo podizanje radne površine.
Volumen punjenja 5-1000ML, Podijeljen u šest serija: A, B, C, D, E, F.
Način hranjenja: normalna gravitacija / tip automatskog usisavanja Odaberite jedan.

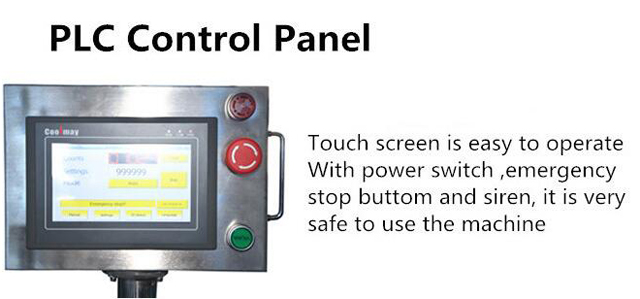

Upravljanje: pneumatsko upravljanje
