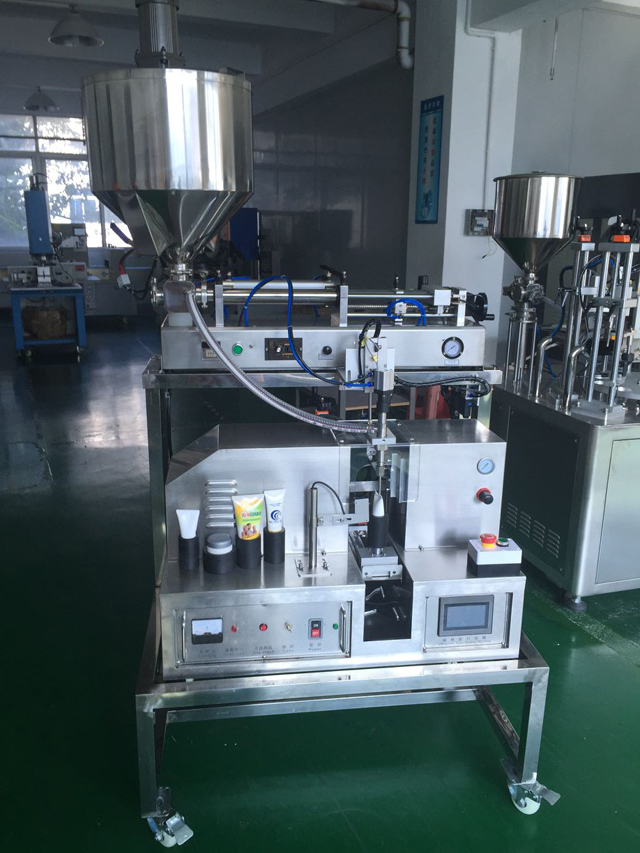

Poluautomatski stroj za punjenje cijevi s ultrazvučnom opremom za brtvljenje

• Model: VK-TFS-002U
• Napajanje: 220V/50HZ/Monofazno
• Snaga: 1500w
• Frekvencija: 20Khz
• Duljina cijevi: 40-280 mm
• Promjer cijevi: 10-80 mm
• Zapremina punjenja: A: 5-30 ml B: 6-60 ml C: 10-120 ml D: 25-250 ml E: 50-500 ml (opcionalno)
• Veličina: 735*670*1300mm
• Težina: 130 kg

Pogledaj Video

Funkcija i primjena

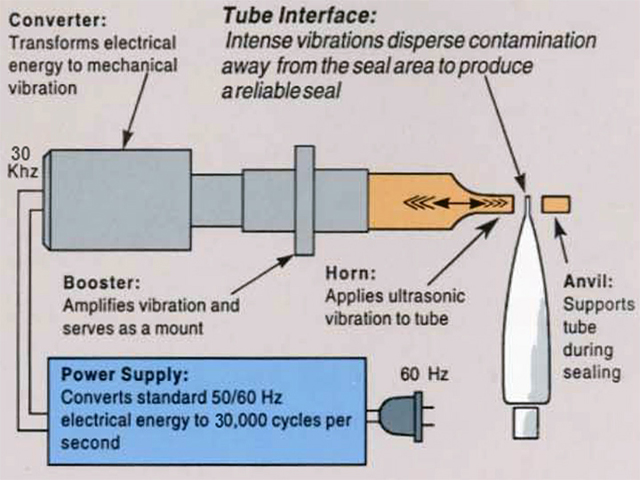

Koristite ultrazvuk za zavarivanje plastične meke cijevi. Ne treba nikakvo ljepilo, punilo ili otapalo prilikom zavarivanja, ne troši velike količine topline, jednostavan je za rukovanje, velika brzina zavarivanja, visoka učinkovitost.

Ovaj stroj ima široku primjenu u pastama za zube, kozmetičkim, medicinskim proizvodima, prehrambenim i industrijskim tubama itd.

Glavni parametri

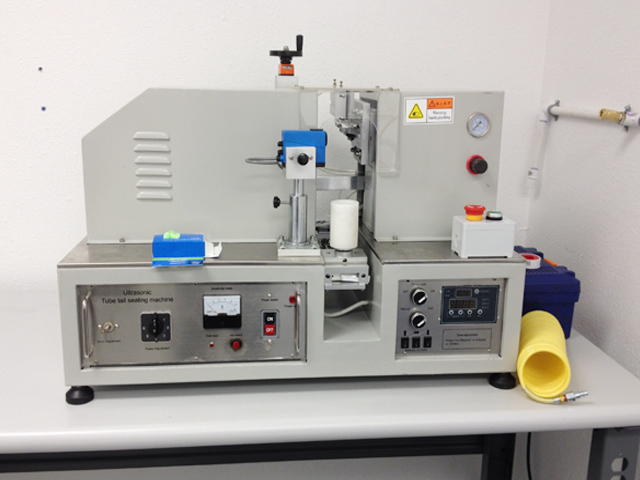

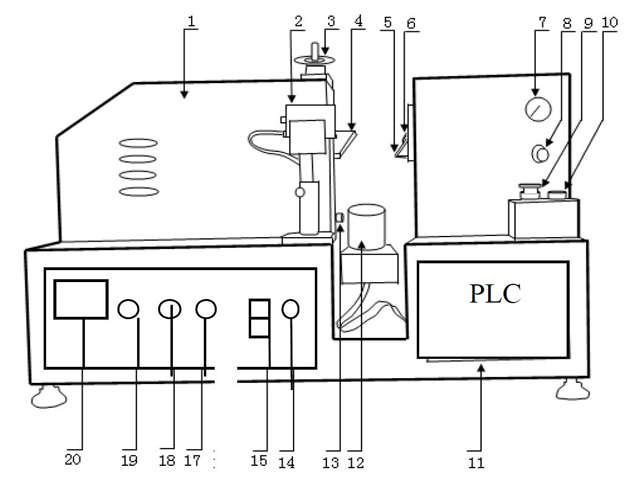

Izgled stroja za brtvljenje

1. Glavno tijelo
2. Senzor
3. Podešavanje visine cijevi
4. Prednji kalup
5. Leđni kalup
6. Rezač
7. Mjerač tlaka plina
8. Podešavanje tlaka plina
9. Gumb za hitne slučajeve
10. Gumb za pokretanje
11. PLC
12. Držač
13. Podešavanje razmaka kalupa
14. Lampa za napajanje
15. Prekidač napajanja
16. ugoditi
17. OSC provjera
18. Lampica prekomjernog opterećenja
19. Utovarni metar

(Primjedba: provjerite prednji vijak kalupa ako ima jaku bravu, jer se bojite kada su transport i vijak olabavljeni)

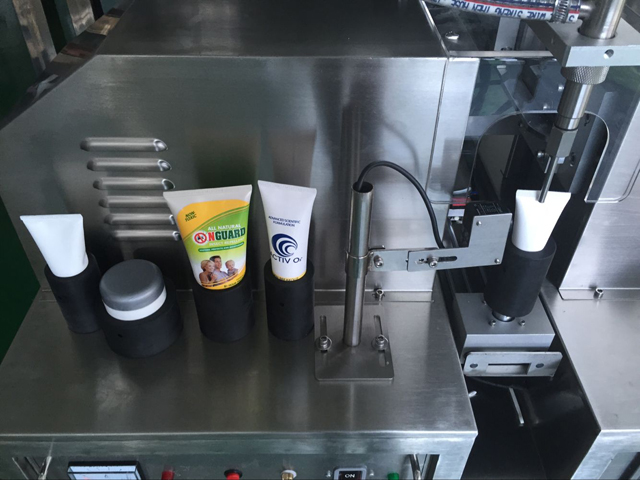

Brtveni dio

• Pokretanje motora: ovo je za kontrolu rada držača cijevi
• Pokretanje cilindra za hranjenje: ovo je za kontrolu hranjenja držača cijevi
• Pokretanje ultrazvučnog cilindra: služi za kontrolu rada gornjeg i donjeg kalupa.
• Početak cilindra za podrezivanje: služi za kontrolu rezača
• Cilindar za punjenje: Ovo služi za kontrolu zvijezde cilindra glave za punjenje ili zaustavljanja kada je ručno
• Početak punjenja: Ovo je za kontrolu zvijezde punjenja ili zaustavljanje kada je ručno
• Ultrazvučni početak: Ovo je za kontrolu frekvencije, ovo je isto kao “18. OSC provjera”
• Orijentacija cijevi uključena: ovo služi za kontrolu isključivanja/uključivanja senzora
• Postavka vremena: Ovo je za podešavanje vremena odgode/vremena zavarivanja/vremena zadržavanja
• Vrijeme kašnjenja: 0,80
• Vrijeme zavarivanja: promjer cijevi 20, vrijeme će biti oko: 0,20, promjer cijevi 30, vrijeme će biti oko 0,40, promjer cijevi 40, vrijeme će biti oko 0,50, promjer cijevi 50, vrijeme će biti oko 0,7
• Vrijeme zadržavanja: 0,35

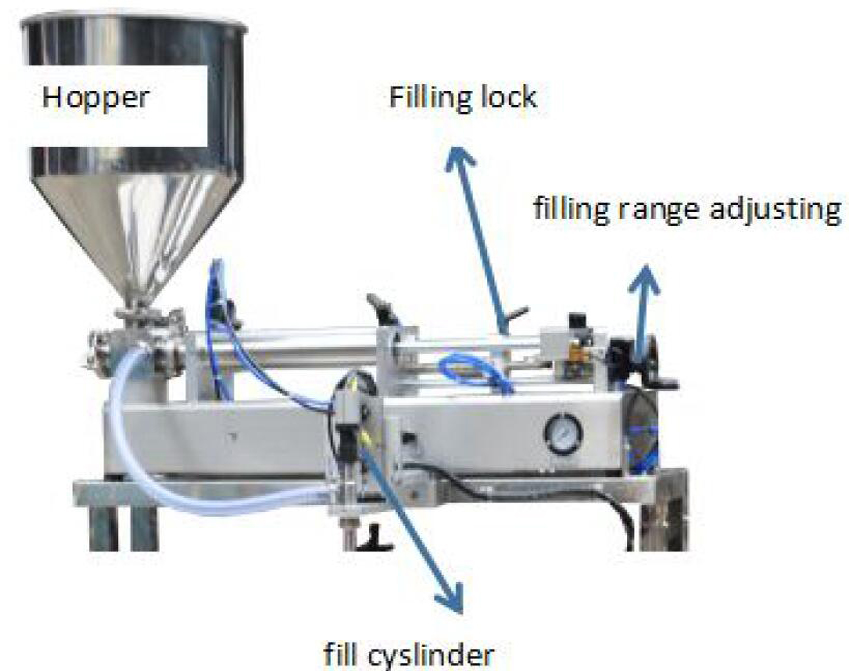

Dio za punjenje

Operativni proces

1. Ispravno spojite struju i komprimirani zrak (preporučeno 0,5 MPa).
2. Pritisnite prekidač napajanja
3. Pritisnite gumb 'OSC provjera' i postavite 'gumb Tune' u isto vrijeme, molimo pomoću vijka na gumbu Tune, možete okrenuti ulijevo ili udesno, dok pronađite minimum 'Signal light' (bit će oko niži od 1A ) popravljeno 'Podešavanje frekvencije'. (nemojte neprekidno pritiskati 'OSC check', pritiskajte ga povremeno)
4. Stavite cijev na držač.
5. Pritisnite 'Pokretanje ultrazvučnog cilindra', prednji i stražnji kalup će se zatvoriti. postavite "Podešavanje razmaka kalupa", neka se dva kalupa samo dodiruju i bez razmaka. Pritisnite 'Cutter controller' i potvrdite da će rezač raditi glatko. (morate staviti plastičnu cijev na držač cijevi kada podešavate)
6. Postavite prednji kalup i stražnji kalup i rezač u izvorni položaj.
7. Stavite cijev na 'držač' i pritisnite 'pokretanje cilindra za hranjenje', cijev će proći između dva kalupa. Podesite visinu držača ako je potrebno. (predložena cijev je viša od stražnjeg kalupa 2 do 3 mm)
8. Vratite cijev u prvobitni položaj.
9. Postavite na automatski status, uključite senzor ako cijev ima kod boje, inače ga isključite.
10. Pritisnite 'Auto' stroj će raditi automatski.

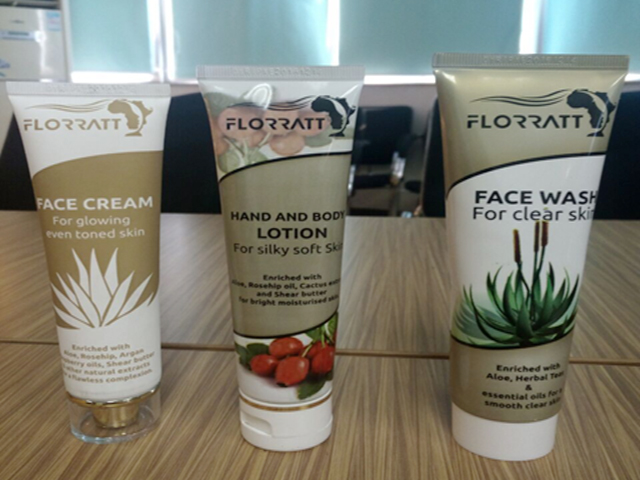

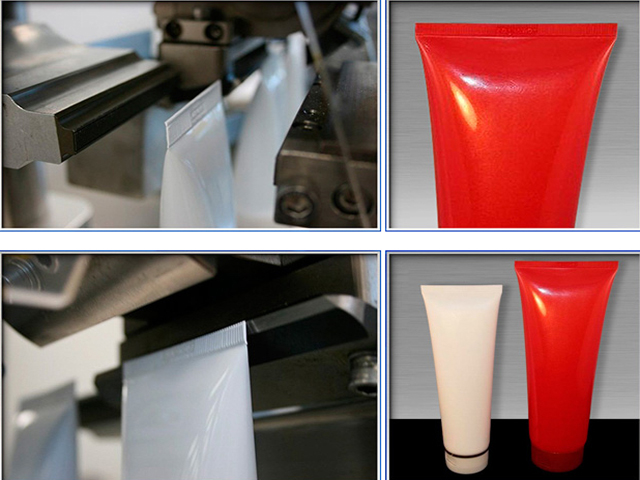

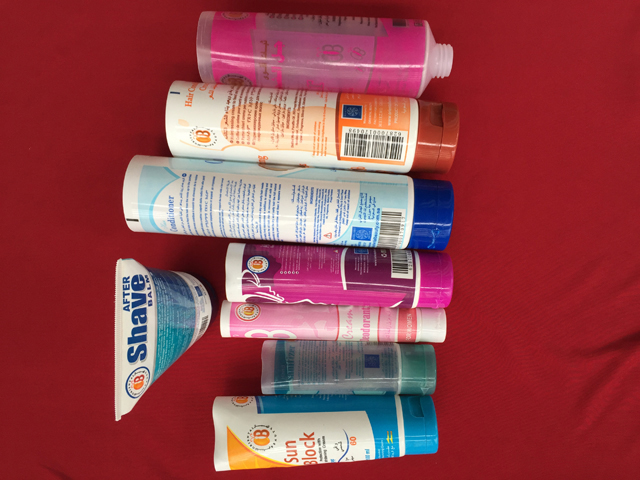

Uzorci

Kvar i lijek
