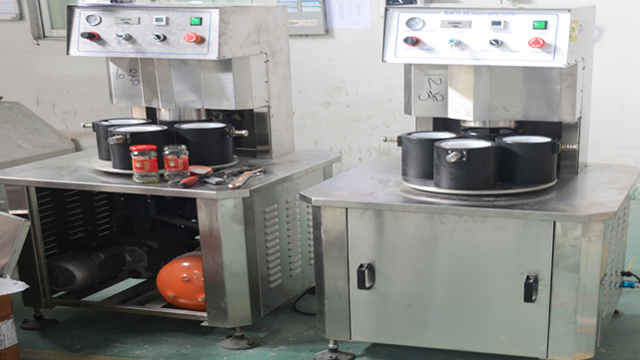

Poluautomatski vakuumski stroj za zatvaranje staklenih staklenki za zatvaranje metalnih čepova

• Model: VK-SVC Stroj za vakuumsko zatvaranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuumsku pumpu)
• Promjer kapice: Φ30-Φ85mm, Φ85-Φ110mm
• Visina boce: 50-180mm, 120－250mm
• Promjer boce: Φ30-Φ80mm, Φ80-Φ150mm
• Granični stupanj vakuuma: -0,08Mpa
• Torzija poklopca: 5-25N.M
• Potrošnja zraka: 0,5m3/0,7Mpa

Pogledaj Video

Ovaj serijski stroj za zatvaranje smo sami istražili i proizveli uz dugogodišnje proizvodno iskustvo; je domaća izvorna kreacija, koristi vakuumsku pumpu za vakumiranje, dostupan je visok stupanj vakuuma, zakretni moment zatvaranja i razina vakuuma mogu se podesiti na zahtjev, kompatibilan s različitim oblicima i veličinama boca za zatvaranje, jaka kompatibilnost i jednostavno podešavanje.

Glavne pneumatske i električne komponente su svjetski poznatih marki, stabilne i pouzdane izvedbe.

Široko se koristi u staklenim bocama s čepovima od bijelog lima za vakuumsko zatvaranje za hranu, konzerviranu hranu, pića, začine, proizvode za njegu zdravlja i druge industrije.

Tehnički parametar

• Model: VK-SVC Stroj za vakuumsko zatvaranje
• Napajanje: AC220V/50-60Hz
• Brzina zatvaranja: 1200-1500 bph
• Snaga: ≤1.3KW (uključujući vakuumsku pumpu)
• Promjer kapice: Φ30-Φ85mm, Φ85-Φ110mm
• Visina boce: 50-180mm, 120－250mm
• Promjer boce: Φ30-Φ80mm, Φ80-Φ150mm
• Granični stupanj vakuuma: -0,08Mpa
• Torzija poklopca: 5-25N.M
• Potrošnja zraka: 0,5m3/0,7Mpa

Upute za rad poluautomatskog stroja za vakuumsko zatvaranje

Struktura i principi rada

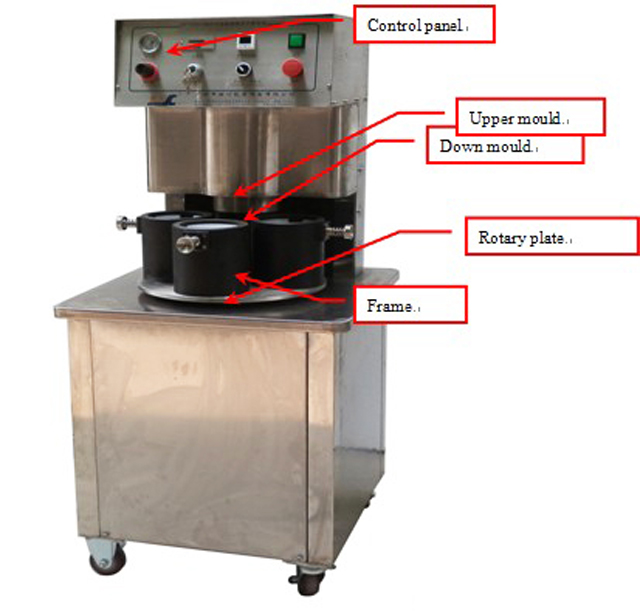

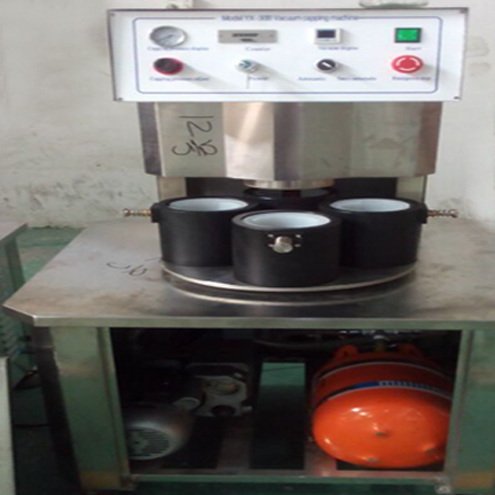

Slika 1: Stroj za vakuumsko zatvaranje

Principi rada i funkcije

Ovaj se stroj sastoji od okvira stroja, gornjeg kalupa prema dolje, sustava rotacijskog položaja, strukture za zatvaranje, vakuumskog sustava, električnog sustava i sustava za kontrolu tlaka.

Radite na sljedeći način: stavite čašu s čepovima u kalup za dolje, zatim ručno spustite kalup dolje do sredine glave za zatvaranje. Zatim će se stroj automatski zatvoriti vakuumom.

Ovaj stroj ima sljedeće funkcije:

Kada stavite kalup na sredinu glave za zatvaranje, stroj će automatski začepiti s vakuumom;

Najniža postavljena funkcija vakuuma: ako stroj ne može postići stupanj vakuuma kao što je prethodno postavljen, stroj neće raditi za sljedeći postupak;

Funkcija momenta zatvaranja: glava zatvarača se pomiče zračnim cilindrom i može se podesiti pritiskom;

Glavna struktura i komponente:

Vakuumska pumpa i vakuum spremnik:

Vakuumska pumpa i vakuumski spremnik koriste se za postizanje vakuumske funkcije, vakuumska pumpa treba biti s vakuumskim uljem, pola vakuumskog ulja unutra je u redu. Nije dopušteno koristiti stroj ako u njemu više nema vakuumskog ulja

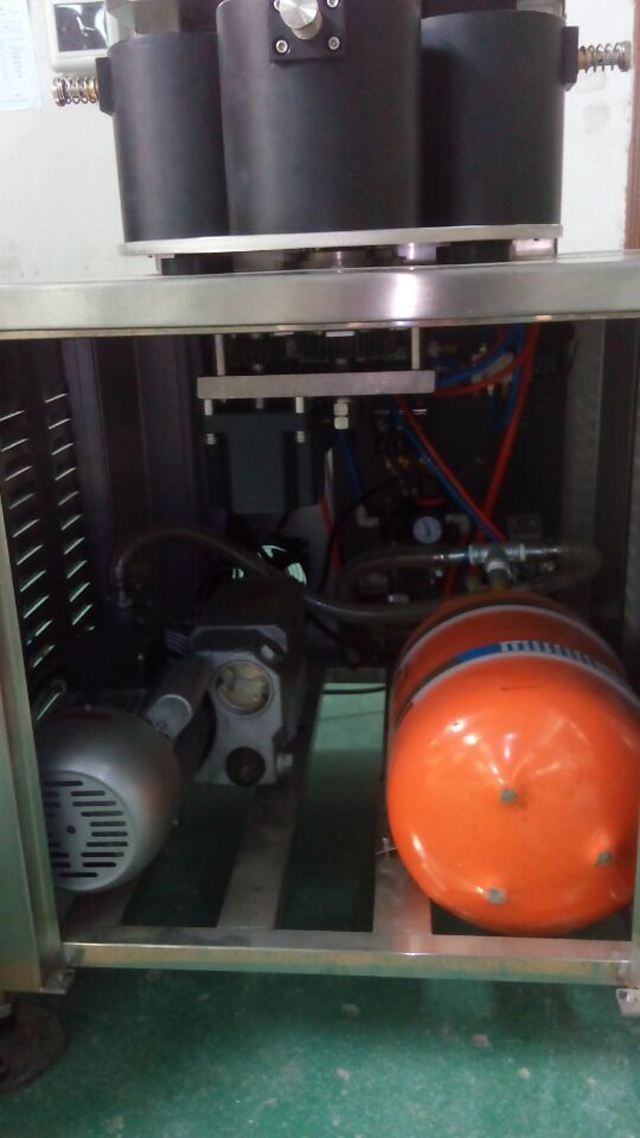

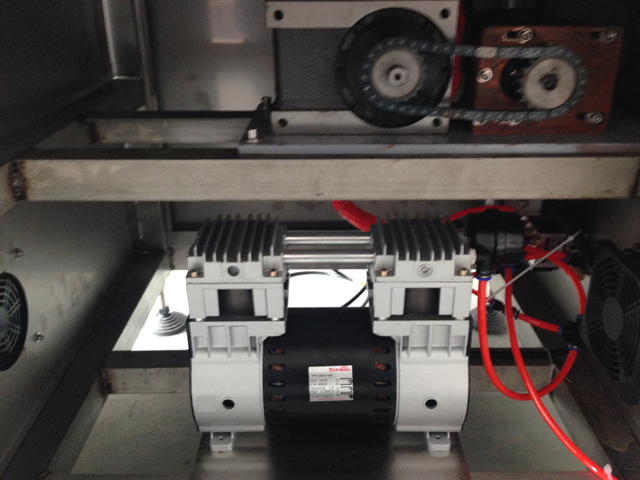

Slika 2 Vakum spremnik i vakuum pumpa

Spojite vakuumsku pumpu i vakuumski spremnik kao na gornjoj slici i napajajte

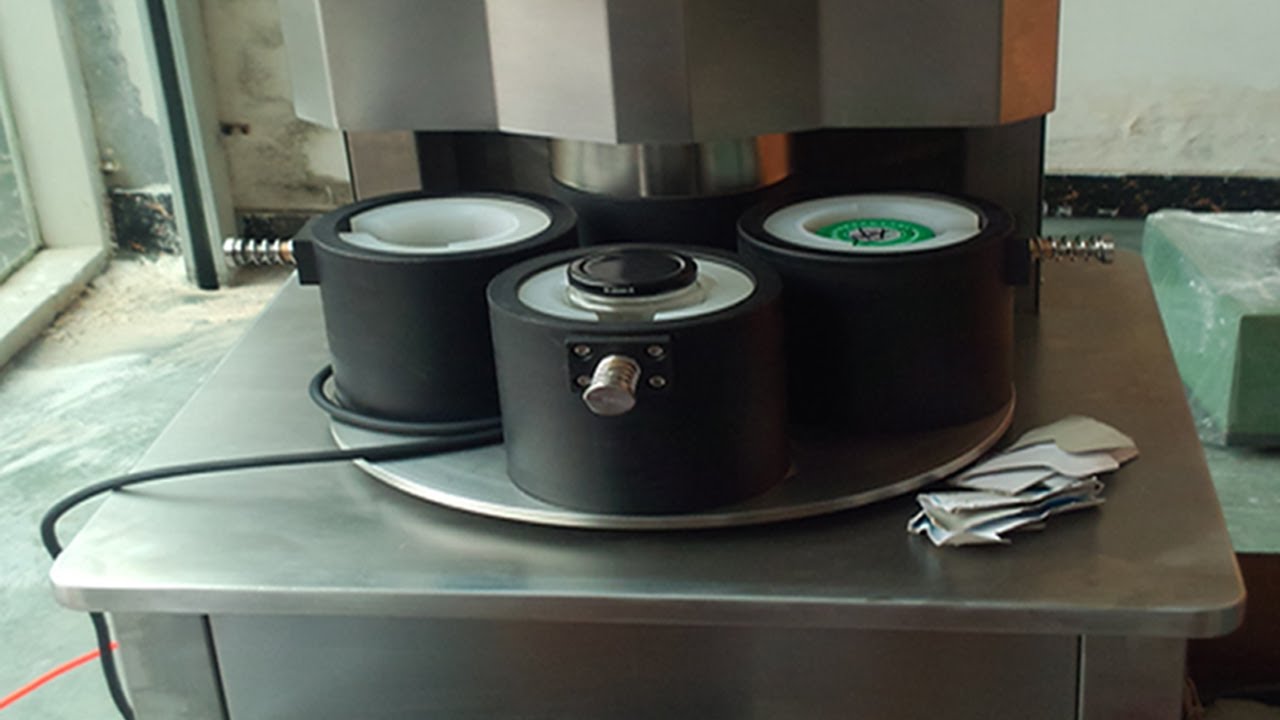

Struktura rotacijske ploče

Slika 3

Ova se rotacijska ploča pomiče u 4 koraka

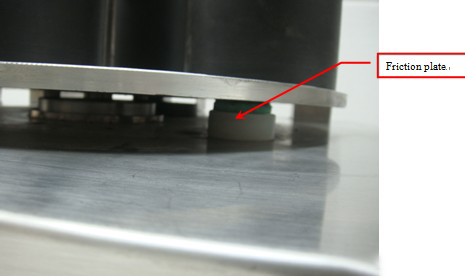

Kako bi se osiguralo stabilno kretanje rotacijske ploče, ova rotacijska ploča ima 3 tarne ploče za pružanje otpora kako bi se osiguralo stabilno kretanje. Morate održavati stroj čistim tijekom rada, a tarne ploče će se postupno istrošiti, redovito provjeravajte i redovito mijenjajte.

Slika 4

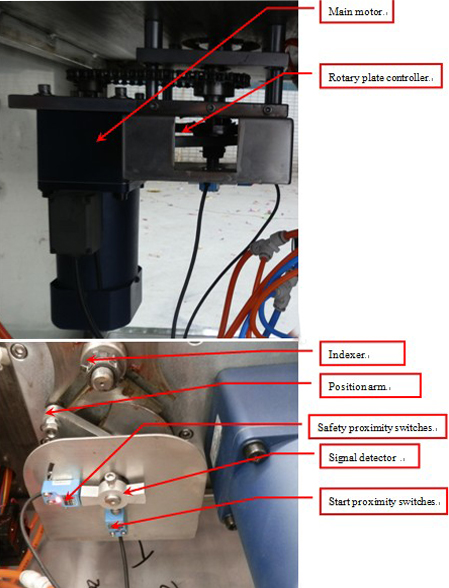

Rotacionu ploču pomiče glavni motor, kada se detektor signala pomakne na početne prekidače blizine i dobije signale (detektor signala i prekidači blizine su oko 2-3 mm), gornji kalup se pomiče na zatvaranje, kada se zatvara, motor i dalje radi , kada se detektor signala pomakne na sigurnosne prekidače blizine i dobije signal, motor prestaje raditi.

Slika 5

Bakreni setovi ruku će se istrošiti tijekom rada, moraju se redovito podmazivati i mijenjati kada se oštete. Prilikom promjene možete vidjeti sliku 5

Struktura zatvarača

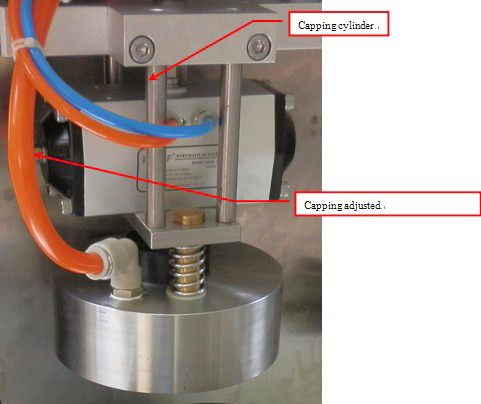

Zatvaranje glave

Glava za zatvaranje se pomiče pomoću cilindra za podizanje i dolje, kada se glava za zatvaranje spusti do zatvaranja i dostigne stupanj vakuuma kao što je prethodno postavljeno, glava za zatvaranje će se pomaknuti na sljedeći postupak. Zakretni moment zatvaranja može se prilagoditi gumbom za pritisak zatvaranja na upravljačkoj ploči (kao što možete vidjeti na upravljačkoj ploči)

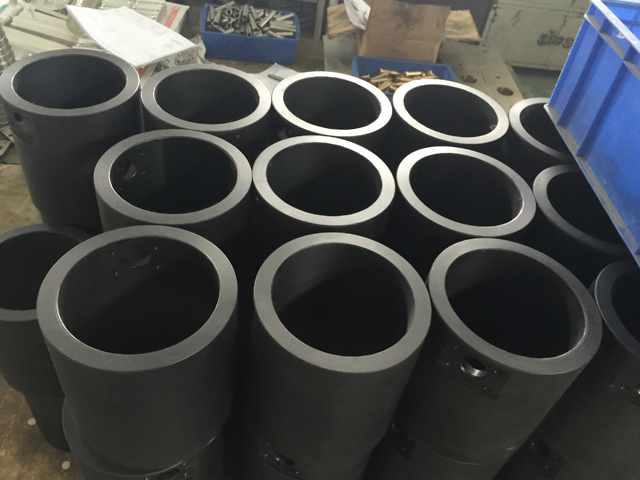

Crvena guma unutar glave za zatvaranje dio je koji se lako nosi, treba je često provjeravati i mijenjati. Prilikom zatvaranja, glava za pokrivanje mora biti čvrsto pričvršćena na poklopce, možete staviti nešto unutar kalupa za donje da biste postigli različite visine. Ali visina ne može biti prevelika, ili ako je prevelika, ne možete postići funkciju vakuuma, ali ako nije dovoljna visina, ne može se ograničiti. Obično je udaljenost za kape i vrh donjeg kalupa 16 mm-19 mm

Uređaj za klik na bocu

Slika 7

Uređaj za klik na bocu služi za fiksiranje boce tijekom zatvaranja, kada se rotirajuća ploča treba postaviti, cilindar za klik na bocu se pomiče kako bi se boca fiksirala kako bi se osiguralo dobro zatvaranje.

Montaža

1. Stroj mora biti na čistom i sigurnom mjestu

2. Provjerite je li dostupno zaustavljanje u nuždi (slika 5)

3. Opskrba strujom za provjeru

4. Spojite stroj s plinovodom na separator ulja i vode, podesite tlak zraka na 0,6Mpa

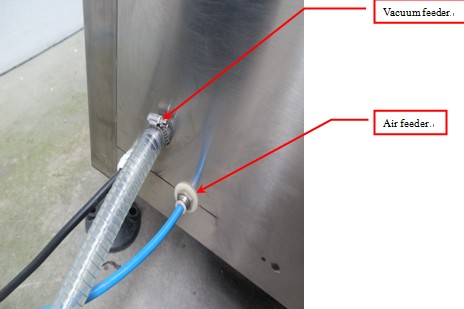

5. Spojite vakuumski spremnik na stroj. Provjerite nema curenja plina.

Slika 8

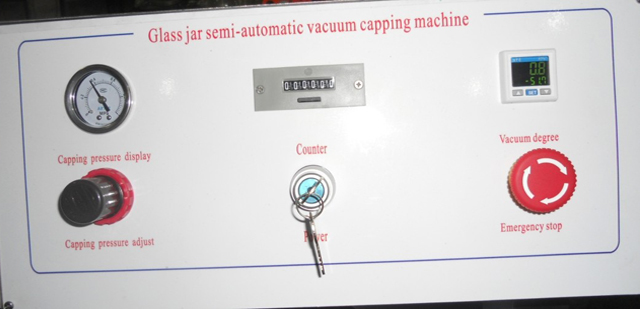

Rad upravljačke ploče

Slike

Upravljačka ploča sastoji se od tablice tlaka zatvaranja, podešavanja tlaka zatvaranja, brojača, prekidača napajanja, podešavanja vakuuma i zaustavljanja u nuždi.

1. Podešavanje tlaka zatvaranja može se koristiti za podešavanje momenta zatvaranja, kada je u smjeru kazaljke na satu, tlak se povećava, moment zatvaranja je jači, kada je u smjeru suprotnom od kazaljke na satu, tlak se smanjuje, moment zatvaranja je manji.
2. Zaustavljanje u nuždi, kada se dogodi nešto hitno, pritisnite prekidač za zaustavljanje u nuždi, tada će stroj biti u sigurnoj situaciji
3. Brojač služi za brojanje koliko ste čaša proizveli, ako stavite gumb za resetiranje, brojač će se brojati kao nula.
4. Ako je potrebno podesiti stupanj vakuuma, pritisnite "M" u tablici za podešavanje vakuuma i prikazat će se "St1", pritisnite "︽""︾" za podešavanje

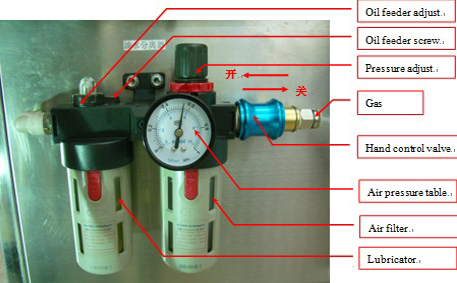

Separator ulja i vode te tlak i podešavanje (Slika 10)

Slika 10

Separator ulja i vode sastoji se od ručnog upravljačkog ventila, podešavanja tlaka, stola za tlak zraka, podešavanja ulja, zračnog filtra i podmazivača;

Ručni upravljački ventil uključuje i isključuje cijeli dovod zraka u stroj;

Podešavanje tlaka služi za dovod tlaka u stroj, kada je u smjeru kazaljke na satu, tlak se povećava, kada je u suprotnom smjeru, tlak se smanjuje;

Tablica tlaka zraka služi za prikaz radnog tlaka stroja;

Podešavanje ulja je dovod ulja u stroj, kada je u smjeru kazaljke na satu, ulje se smanjuje, kada je u suprotnom smjeru, ulje se povećava;

Zračni filtar služi za uklanjanje vode iz komprimiranog zraka, kada je tlak separatora ulja i vode jednak nuli, zračni filtar će automatski ukloniti vodu;

Mazalica služi za opskrbu stroja uljem, prvo je potrebno zatvoriti dovod zraka i staviti malo ulja u mazalicu, otprilike 2-3 mjeseca po vremenu.

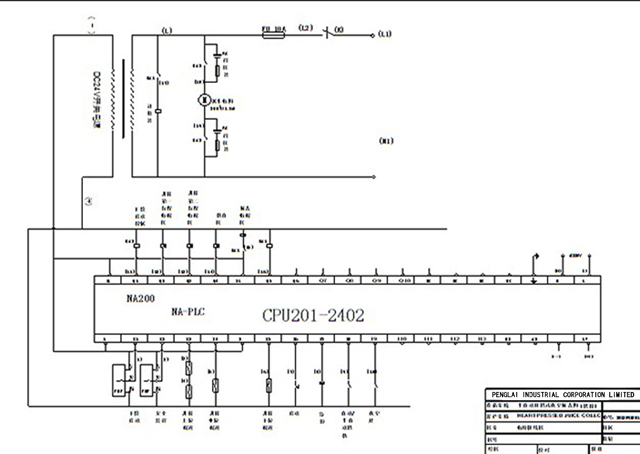

Električni crtež za stroj za vakuumsko zatvaranje
