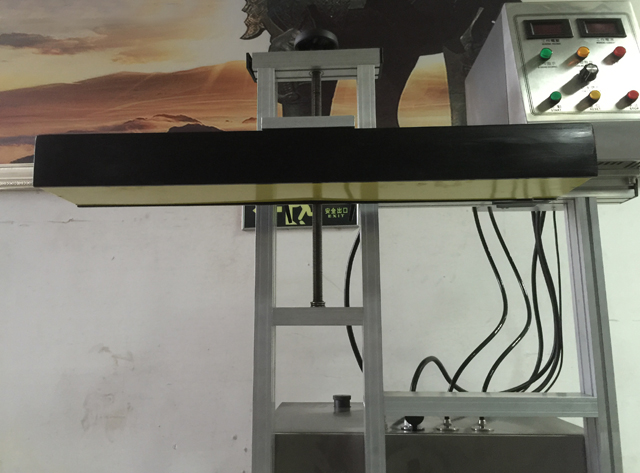

Vodeno hlađeni stroj za indukcijsko zavarivanje aluminijske folije tunelskog tipa

• Funkcija Stroj za elektromagnetsko indukcijsko brtvljenje
• Primjena Volumen Primjena

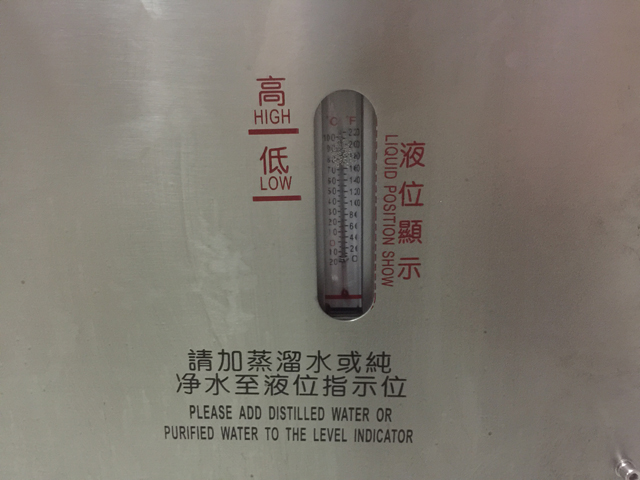

• Metoda hlađenja Vodeno hlađenje
• Brzina zatvaranja: 0-300 boca/min
• Promjer brtve (izbor raspona): 15 mm-60 mm ili 50 mm-121 mm
• Nazivna snaga: 3000 W
• Amper: 8,5 A
• Nazivni napon: AC 220V, 60/50Hz
• Materijal: Kućište od nehrđajućeg čelika
• Veličina stroja: 1800 mm x 400 mm x 1330 mm
• Težina stroja: 90 Kg
• Veličina pakiranja: 1945 mm x 545 mm x 1575 mm
• Remen za isporuku (opcionalno): 1500 × 250 × 750 mm

Pogledaj Video

Indukcijsko brtvljenje, inače poznato kao brtvljenje poklopca, beskontaktna je metoda zagrijavanja unutarnjeg zatvarača za hermetičko brtvljenje vrha plastičnih i staklenih posuda. Ovaj proces brtvljenja odvija se nakon što je spremnik napunjen i zatvoren.

Tehnologija elektromagnetskog indukcijskog zatvaranja s kompozitnim materijalima je napredna metoda brtvljenja koja je danas prepoznata u svijetu, a njena karakteristika bezkontaktnog zagrijavanja pogodna je za brtvljenje plastičnih boca (PP, PVC, PET, ABS, HDPE, PS i DURACON) , staklene boce i razna kompozitna plastična crijeva, tako da je to trenutno najnaprednija tehnologija za brtvljenje boca za industrije poput farmacije, hrane, masti, dnevne kemije, kućne kemije i poljoprivredne kemije.

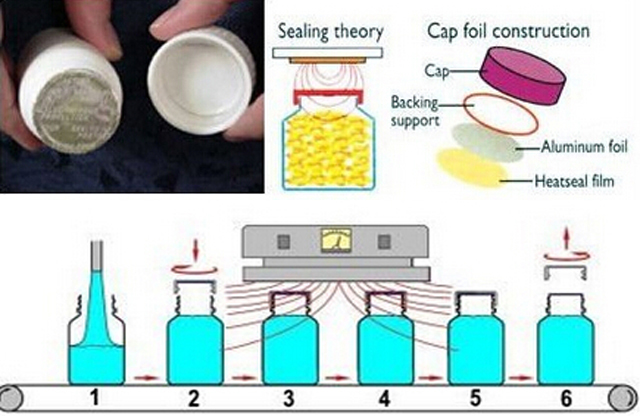

Princip rada i kako radi

Zatvarač se u punionicu isporučuje s već umetnutom oblogom od aluminijske folije. Iako postoje različiti košuljice koje možete izabrati, tipična indukcijska košuljica je višeslojna. Gornji sloj je papirna masa koja je obično točkasto zalijepljena na kapu. Sljedeći sloj je vosak koji se koristi za spajanje sloja aluminijske folije na pulpu. Donji sloj je polimerni film laminiran na foliju. Nakon postavljanja čepa ili zatvarača, spremnik prolazi ispod indukcijske zavojnice koja emitira oscilirajuće elektromagnetsko polje. Kako spremnik prolazi ispod indukcijske zavojnice (glava za brtvljenje), vodljiva obloga od aluminijske folije počinje se zagrijavati zbog vrtložnih struja. Toplina topi vosak, koji se apsorbira u podlogu od pulpe i oslobađa foliju s čepa. Polimerni film također se zagrijava i teče na rub spremnika. Kada se ohladi, polimer stvara vezu sa spremnikom što rezultira hermetički zatvorenim proizvodom. Ne utječe negativno niti na spremnik niti na njegov sadržaj; Stvorena toplina ne šteti sadržaju.

Moguće je pregrijavanje folije uzrokujući oštećenje brtvenog sloja i svih zaštitnih barijera. To bi moglo rezultirati neispravnim brtvama, čak i tjednima nakon početnog procesa brtvljenja, stoga je pravilno dimenzioniranje indukcijskog brtvljenja ključno za određivanje točnog sustava potrebnog za rad određenog proizvoda.

Brtvljenje se može obaviti ili ručnom jedinicom ili na pokretnoj traci.

Noviji razvoj (koji bolje odgovara malom broju primjena) omogućuje korištenje indukcijskog brtvljenja za postavljanje folije na spremnik bez potrebe za zatvaranjem. U ovom slučaju, folija se isporučuje već izrezana ili u kolutu. Ako se isporučuje u kolutu, izrezuje se i prenosi na grlo spremnika. Kada je folija na mjestu, glava brtve je pritisne prema dolje, aktivira se indukcijski ciklus i brtva se zalijepi za spremnik. Ovaj postupak je poznat kao izravna primjena ili ponekad indukcijsko brtvljenje "bez poklopca".

Osnovni parametar

Karakteristike brtvljenja:

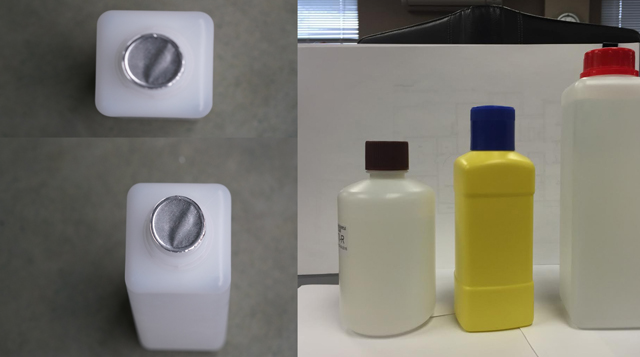

1) Beskontaktno zagrijavanje, pogodno za brtvljenje plastičnih boca, staklenih boca i raznih kompozitnih plastičnih crijeva, te u skladu s GMP standardom.

2) Visoka učinkovitost brtvljenja i praktičan rad.

3) Imajući široku prilagodljivost, trenutno je to najnaprednija tehnologija za brtvljenje proizvoda u farmaciji, hrani, piću, zdravstvenim proizvodima, kozmetici i takvim kemijskim proizvodima kao što su masti.

Radni koraci:

Prije nego što uključite stroj, stavite bocu koju želite zatvoriti ispod "kutije za brtvljenje", podesite "uspravljač" tako da razmak između dna "kutije za brtvljenje" i poklopca boce bude oko 2 mm i podesite "zaustavnik boce poluga" da poravnate bocu sa središtem bočne strane "kutije za brtvljenje". Uključite "prekidač za upravljanje pokretnom trakom" i podesite "regulaciju brzine vrtnje 8" kako bi pokretna traka radila odgovarajućom brzinom. Zatim neka gore spomenuta boca prođe ispod "kutije za brtvljenje" da vidite dodiruje li "kutiju za brtvljenje". Najbolji uvjet je da ne dodiruje dno s najmanjim razmakom. Zatim umetnite spojnu žicu "kutije za brtvljenje" u "izlaznu utičnicu kutije za brtvljenje" glavnog stroja.

Brzina pokretne trake može se podesiti pomoću gumba "regulacija brzine vrtnje 8". Nepropusnost brtve od aluminijske folije povezana je s brzinom i snagom pokretne trake. Prvo stavite nekoliko boca s aluminijskim folijama na pokretnu traku, uključite "prekidač napajanja 3" i neka boca koju treba zatvoriti prođe ispod "kutije za brtvljenje" kako biste proveli eksperiment brtvljenja. Stroj će raditi normalno pri brzini kada je čep čvrsto zatvoren.

Kako odabrati stroj za indukcijsko brtvljenje?

Ako tablete ili kapsule pakirate u boce, indukcijsko zatvaranje može vam dati prednost. Indukcijsko brtvljenje stvara vidljivu brtvu koja potrošačima jamči sigurnost proizvoda. Kao posljedica toga, veća je vjerojatnost da ćete zaraditi njihov ponovni posao. Ovaj članak govori o komponentama za indukcijsko brtvljenje, odabiru i ugradnji.

Korištenje indukcijskog zatvarača zahtijeva zatvaranje boca zatvaračem koji uključuje unutarnju brtvu od folije, koja se ponekad naziva i podstava. Dok zatvorene boce putuju duž pokretne trake, indukcijski uređaj za brtvljenje spaja unutarnje brtve s otvorima boce pomoću elektromagnetskog polja. Nakon što boca izađe iz elektromagnetskog polja, folija se hladi. Hermetička, hermetička unutarnja brtva pruža vizualni dokaz neovlaštenog otvaranja, sprječava curenje, potiče otpornost djece i štiti vaš proizvod od prašine, magle, para, para i plinova. U nekim slučajevima, unutarnja brtva također produljuje vijek trajanja.

Komponenta stroja za indukcijsko zatvaranje

Dvije glavne komponente indukcijskog aparata za brtvljenje su napajanje i zavojnica za brtvljenje.

Napajanje - Napajanje (inverter) pretvara ulaznu snagu u snagu i frekvenciju potrebnu za zatvaranje boca. Nazivna snaga napajanja u kilovatima pokazuje njegovu prikladnost za primjenu. Općenito, što više boca treba zatvoriti (a time i brža linija za punjenje) i što je veći otvor boce, potrebna je veća snaga u kilovatu. Ručni ili ručni sustavi zahtijevaju samo 0,5 kilovata, dok linije velike brzine mogu zahtijevati 6 kilovata, što je najveća jedinica na tržištu. Radni konj u industriji ima snagu od 2 kilovata.

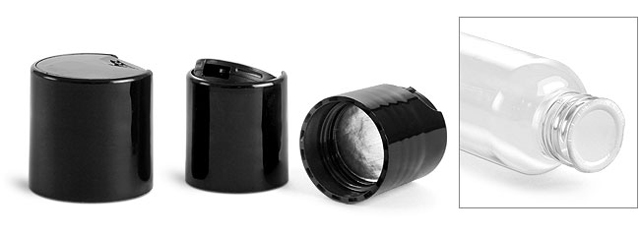

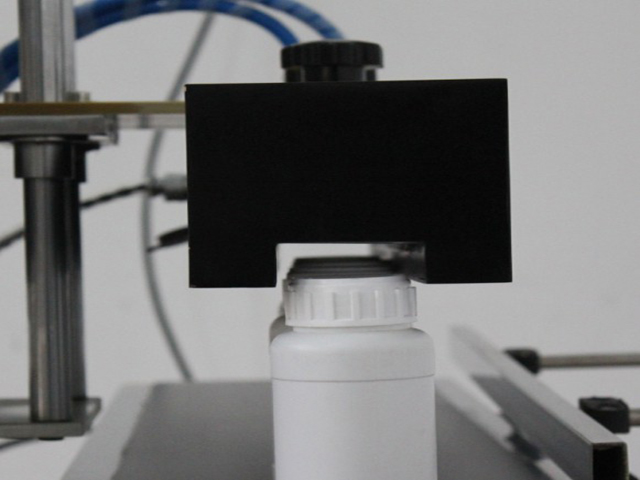

Brtveni svitak - Brtveni svitak je metalni vodič okružen feritima i zatvoren u nevodljivom kućištu. Feriti usmjeravaju i fokusiraju elektromagnetsko polje za učinkovitost brtvljenja. Gotovo svaka konfiguracija zavojnice je moguća, ali dvije osnovne izvedbe su ravne zavojnice i tunelske (ili kanalne) zavojnice. Ravne zavojnice koriste se za unutarnje brtve sigurnosnih za djecu ili standardnih ravnih čepova promjera od 20 do 120 milimetara. Tunelske zavojnice koriste se s čepovima s izljevom, doziranjem, push-pull, yorker ili fliptop čepovima, od kojih se većina ne koristi za pakiranje krutih oblika doziranja. Možete montirati bilo koji dizajn zavojnice preko postojeće pokretne trake ili možete objediniti sustav postavljanjem zavojnice i napajanja na kolica za jednostavno premještanje s linije na liniju.

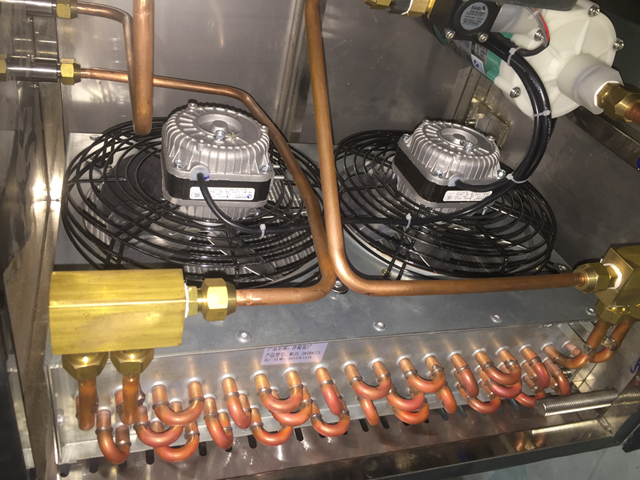

Sustavi bez vode (zračno hlađeni) zamijenili su vodeno hlađene sustave kao najpopularniju vrstu indukcijskog brtvila. Dok su prilagođeni sustavi s vodenim hlađenjem još uvijek preferirani izbor u okruženjima ispiranja ili specijaliziranim opasnim kemijskim postrojenjima, sustavi bez vode većinom zamjenjuju standardne jedinice s vodenim hlađenjem. Zašto? Budući da su bezvodne (zračno hlađene) brtve upola manje i eliminiraju potrebu za recirkulacijom vode, filtrom vode, crijevima, radijatorima, pumpama i prekidačima protoka. Ukratko, zrakom hlađeni sustavi minimiziraju održavanje, pouzdaniji su i manje koštaju posjedovanje i rad.

Isplatite vrijednost svog novca

Kada procjenjujete kupnju indukcijskog brtvila, trebali biste shvatiti da povrat ulaganja uglavnom leži u dugoročnoj koristi od dodavanja unutarnjeg brtvila, što je teško kvantificirati. Ali kada uspoređujete indukcijske aparate za brtvljenje, pogledajte vijek trajanja koji možete očekivati od stroja i kvalitetu usluge koju možete očekivati od dobavljača.

Prvo morate odlučiti hoće li dodavanje unutarnjeg zatvarača vašoj boci značajno poboljšati vaše pakiranje. Zatim, pogledajte elektroniku brtvila, koja obično diktira očekivani životni vijek. Indukcijska brtvila se proizvode da traju dugo. Zapravo, neki brtvila koja se danas svakodnevno koriste stari su više od 25 godina. Međutim, dostupnost elektronike koja se koristi za izradu opreme uvijek je faktor. Kako se elektronika nadograđuje, zamjenske dijelove je teže pronaći. Renomirani proizvođači dizajniraju opremu na temelju komponenti koje mogu zamijeniti godinama.

Prilikom ispitivanja usluge dobavljača (podrška nakon prodaje), pitajte hoće li dobavljač:

• Rješavanje problema sa sustavom putem telefona ili slanjem servisnog tehničara ili morate vratiti sustav u tvornicu na servis?
• Opremiti napajanje neovisno o zavojnici za brtvljenje? Ako su dvije komponente odvojene, kvar jedne neće vas prisiliti da uklonite cijeli sustav iz upotrebe.
• Brzo nabaviti zamjenske dijelove? U idealnom slučaju, dijelovi će stići u vašu tvornicu dan nakon što ih naručite.

Konačno, možda ćete htjeti odabrati sustav koji je dovoljno velik da primi mnoge oblike i veličine čepova i boca, kao i onaj koji može podnijeti velike brzine linije. Na taj način nećete morati zamijeniti jedinicu ako se vaša aplikacija promijeni ili se vaš učinak poveća. Plaćanje malo više sada za veće napajanje ili fleksibilniji dizajn svitka može vam uštedjeti novac u budućnosti. Ako znate da će se primjena promijeniti, potražite sustav koji vam omogućuje izmjenu zavojnica za brtvljenje bez alata. Pakiri po ugovoru često kupuju više od jedne zavojnice za brtvljenje kako bi mogli brtviti različite veličine i stilove čepova.

Dodatna oprema

Najpopularnije opcije uključuju

• Detektor integriteta pečata. One detektiraju foliju koja nedostaje, labave čepove, napete čepove i zaustavljene boce.
• Pneumatski uređaj za odbacivanje. Ovo radi u tandemu s detektorom integriteta brtvila, izbacujući potencijalno nezapečaćene proizvode na pladanj tako da boce s neispravnim brtvama ne dođu do kraja linije.
• Vidljivi ili zvučni alarmi. Obavještavaju vas o problemu čak i ako ste udaljeni od sustava.
• Podrška za provjeru valjanosti. IQ/OQ je obavezan na većini farmaceutskih linija za pakiranje, a kvalifikacija ugradnje i radna kvalifikacija također postaju popularne u industriji dodataka prehrani i prehrambenoj industriji.

Montaža

Indukcijski brtvila se lako postavljaju. Uređaj za brtvljenje zahtijeva 3 do 5 stopa ravnog, neometanog transportera za montažu ili postavljanje zavojnice za brtvljenje. Zavojnica je uvijek postavljena paralelno s transporterom. Kako biste spriječili slučajno zagrijavanje, držite brtvenu zonu dalje od metalnih dijelova.
